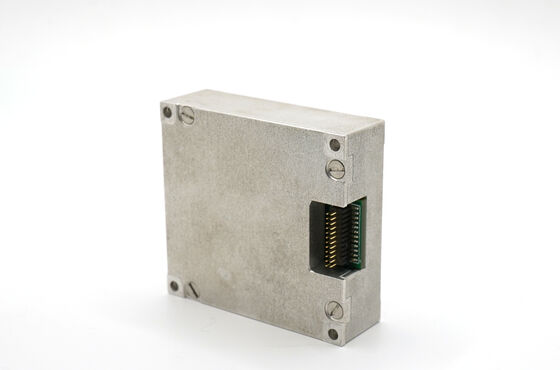

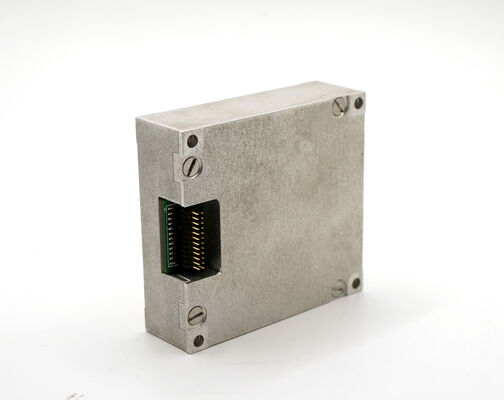

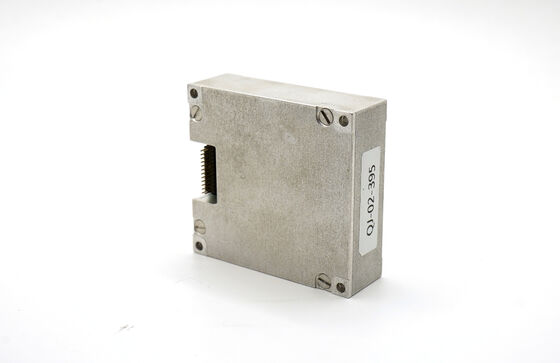

16488HB MEMS traagheidsmeeteenheid IMU met 0,8 graden/uur Gyro, 0,06 mg versnellingsmeter en 200 Hz bandbreedte voor landmeetkundige kaartapparatuur

Name: 16488HB MEMS traagheidsmeeteenheid IMU met 0,8 graden/uur Gyro, 0,06 mg versnellingsmeter en 200 Hz bandbreedte voor landmeetkundige kaartapparatuur
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Biasstabiliteit:

0,8 graden/uur

Bandbreedte:

200 Hz

Dynamisch meetbereik:

500/2000 graden/sec

Hoekige willekeurige wandeling:

0,15 graden/rt-uur

Maat:

47x44x14mm

Versnellingsmeterwaaier:

16/200g

Accelerometer Bias Stabiliteit:

00,06 mg

Gewicht:

50g

Markeren:

MEMS inertial measurement unit IMU

surveying mapping equipment sensor

0.8 deg/h gyro 16488HB accelerometer

Productbeschrijving

AIdis16488 MEMS Traagheidsmeeteenheid IMU 0,8 graden/uur Gyro-versnellingsmeter voor landmeetkundige kaartapparatuur

Productoverzicht

De 16488HB MEMS-traagheidsmeeteenheid is geoptimaliseerd voor landmeet- en karteringsapparatuur die nauwkeurige bewegingscompensatie vereist. De gyro van 0,8 graden/uur en de versnellingsmeter van 0,06 mg bieden nauwkeurige oriëntatie- en snelheidsgegevens voor mobiele LiDAR-, fotogrammetrie- en GNSS/IMU-geïntegreerde systemen. Volledige temperatuurcompensatie zorgt voor betrouwbare metingen in buitenomstandigheden van -40 tot +70°C.

Producteigenschappen

0,8 graden/uur gyro en 0,06 mg accelerometer voor nauwkeurige bewegingsdetectie
Geïntegreerde magnetometer en barometer voor volledige georeferentie
200 Hz bandbreedte voor dynamische platformbewegingscompensatie
SPI bij 2460 Hz voor snelle data-acquisitie
Werkbereik -40 tot +70°C voor veldgebruik onder alle weersomstandigheden
47x44x14mm compact formaat voor draagbare onderzoeksinstrumenten

Toepassingsgebied

Mobiele LiDAR- en laserscansystemen
Luchtfotogrammetrie en orthomozaïsche kartering
GNSS/IMU geïntegreerde positionering voor geospatiale onderzoeken
3D stadsmodellering en infrastructuurinspectie
In kaart brengen van ondergrondse nutsvoorzieningen en pijpleidingen

16488HB-productspecificaties

Parameter	Testomstandigheden	Min	Typisch	Max	Eenheid
Gyroscoop
Dynamisch meetbereik			500	2000	graden/s
Geen bias-stabiliteit	Allan-variantie, Z-as		0,8		graden/u
Geen bias-stabiliteit	Allan-variantie, X/Y-as		1.6		graden/u
Geen bias-stabiliteit	10s gemiddeld, -40~+70°C, Z-as		3		graden/u
Hoekige willekeurige wandeling			0,15		graden/rt-uur
Niet-lineariteit van de schaalfactor	Z-as		0,01		%FS
Bandbreedte			200		Hz
Versnellingsmeter
Dynamisch meetbereik			16	200	G
Geen bias-stabiliteit	Allan variantie		0,06		mg
Bandbreedte			200		Hz
Magnetometer
Dynamisch meetbereik			2.5		gauss
Nauwkeurigheid van koers	30μT, 25°C		±2,5		gr
Barometer
Dynamisch meetbereik		300		1100	mbar
Mededeling
1-weg-SPI	Baudsnelheid			15	MHz
1-weg KAN	Baudsnelheid			1	MHz
Bemonsteringsfrequentie	SPI		2460		Hz
Elektrisch
Spanning		3.0	3.3	3.6	V
Stroomverbruik				1.5	W
Fysiek
Maat			474414		mm
Gewicht			50		G
Omgeving
Bedrijfstemperatuur		-40		70	°C
Trillingen			20-2000 Hz, 6,06 g
Invloed			1000 g, 0,5 ms
Betrouwbaarheid
MTBF			20000		H

Snelheid temperatuurverandering ≤ 1°C/min, bereik -40°C tot +70°C
Trillingsconditie: 6.06G, 20Hz ~ 2000Hz
