Compacte en lichtgewicht IMU-inertiasensoren

Name: Compacte en lichtgewicht IMU-inertiasensoren
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200G-B0
Price: 3,003.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	GI200G-B0
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

IMU Gyro voor UAV's

gyro Zero bias-stabiliteit:

10 °/h (GJB, 10s), 2,0 °/h (ALLAN)

Gyroscoopwaaier:

±500º/s

Accelerometer met nul-bias-tabiliteit:

0.5mg

Versnellingsmeterwaaier:

± 16 g

Werktemperatuur:

-40~+80℃

Vibratie:

20~2000 Hz

Bandbreedte:

200HZ

Verpakking Details:

spons + doos

Levering vermogen:

500/maand

Markeren:

Compacte IMU traagheidssensor

UAV IMU traagheidssensor

Inertiesensor voor IMU met een laag gewicht

Productbeschrijving

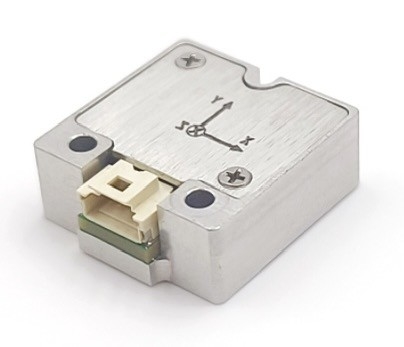

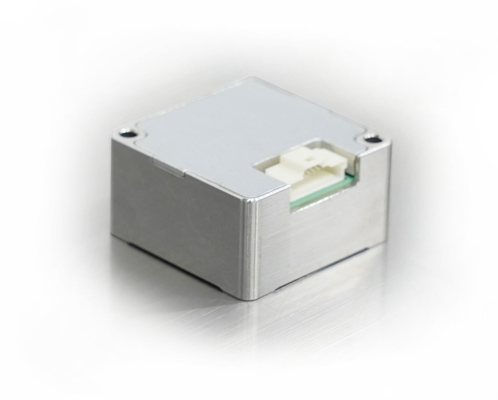

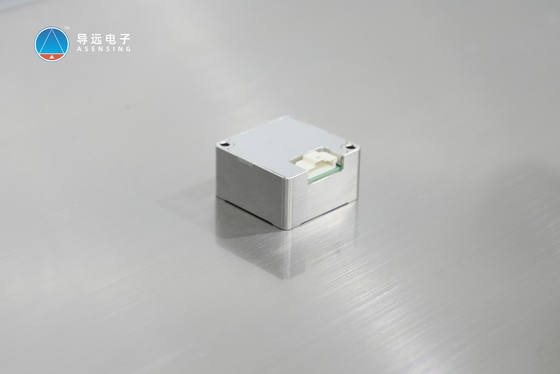

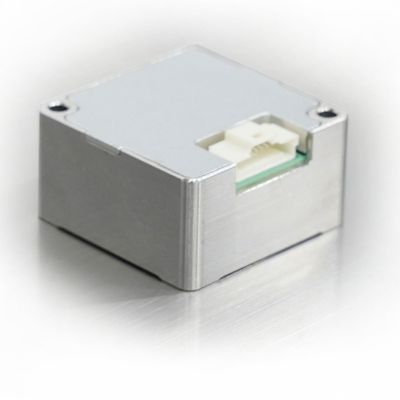

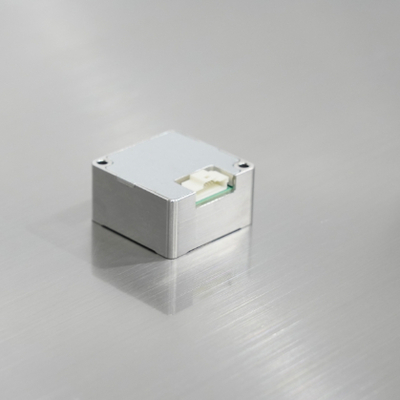

Compacte en lichtgewicht IMU-inertiasensoren

Productbeschrijving

De GI200G-B0-IMU is een traagheidsmetingseenheid (IMU) gebaseerd op micromachinetechnologie (MEMS), met een ingebouwde MEMS-gyroscoop met hoge prestaties en een MEMS-versnellingsmeter,met 3 hoeksnelheden en 3 versnellingen.

GI200G-B0-IMU heeft een hoge betrouwbaarheid en een sterke aanpassingsvermogen voor het milieu.Zoeker en andere velden.

Hoofdfuncties

Digitale gyroscoop met drie assen:
1. een dynamisch meetbereik van ±500o/s (MAX:±2000 °/s);
2. Null biasstabiliteit: 10 °/h (GJB, 10 s), 2,0 °/h (ALLAN);
Digitale drieassige versnellingsmeter:
1. een dynamisch meetbereik van ±16 g (MAX:±200 g);
2. Stabiliteit bij nulbias: 0,5 mg (GJB, 10 s), 0,1 mg (ALLAN);
Hoge betrouwbaarheid: MTBF > 20000h;
Gewaarborgde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C ~ 80 °C): ingebouwde hoogwaardige temperatuurkalibratie- en compensatiealgoritme;
met een gewicht van niet meer dan 10 kg
Interface 1-kanaal UART

Technische indicatoren

Parameter			Testomstandigheden	Typische waarde	Eenheid
Hoeksnelheid	Bereik		Draaiplaat	50,010,002,000	°/s
	Nul vooroordelen	Stabiliteit	Gemiddeld 10 s, + 70 °C, + 20 °C, -40 °C	10	°/h
		Stabiliteit	Allan-variantie, + 20 °C	2	°/h
		Totaal temperatuurverschillen zonder vooroordelen	-40 °C ~ + 70 °C, 1 °C/min, gemiddeld 10 s, 1σ	±0.05	°/s
		Nul vooroordelen	Nul-biasbereik	±0.1	°/s
	Schaalfactor	Niet-lineariteit	+20°C	0.01	% FS
	Schaalfactor	Accuraatheid van de schaalfactor	Levenscycluswijziging, versnelde testen	0.2	% FS
	Versnellingsgevoelige term			8	°/h/g
	Bandbreedte		3 dB	200	Hz
	Datavertraging		Met uitzondering van de verzendtijd	< 5	ms
Versnelling	Bereik			16,200	g
	Nul vooroordelen	Stabiliteit	Gemiddeld 10 s, + 70 °C, + 20 °C, -40 °C	0.5	- mg
		Stabiliteit	Allan-variantie, + 20 °C	0.1	- mg
		Totaal temperatuurverschillen zonder vooroordelen	-40 °C ~ + 70 °C, variatie van 1 °C/min	1	- mg
		Nul vooroordelen	Nul-biasbereik	5	- mg
	Schaalfactor	Herhaalbaarheid van opeenvolgende starts	+70°C+,20°C,-40°C	100	ppm
		Niet-lineariteit	+20°C	0.02	% FS
		Accuraatheid van de schaalfactor	Levenscycluswijziging, in plaats daarvan versnelde test	0.3	% FS
	Bandbreedte		3 dB	200	Hz
Starttijd			Tijd van het inschakelen tot het uitvoeren van geldige gegevens	500	ms
3 gyroassen en 3 versnellingsassen			+70°C+,20°C,-40°C	0.05	°
De graad van niet-orthogonaliteit tussen twee assen			+70°C+,20°C,-40°C	0.05	°
Algemene afmetingen			LxWxH	22.4×24×9	mm
Gewicht				10	g
Stroomvoorziening				5 ± 0.5	V
Ripple			P-p	100	mV
Energieverbruik				0.5	W
Gebruiksomgeving			Operatietemperatuur	-40~+80	°C
			Bergingstemperatuur	-45 ~ +85	°C
			Gevolgen	1000 g,0.5 ms
			Vibratie	20 tot en met 2000 Hz,
			Vibratie	6.06 g
Communicatie-updatepercentage			1-kanaals UART	500 (standaard)	Hz
Communicatie-updatepercentage			1-kanaals UART	1000 (maximaal)	Hz
Communicatie baudrate			1-kanaals UART	460.8 (standaard)	kbps
Communicatie baudrate			1-kanaals UART	921.6 (maximaal)	kbps
Betrouwbaarheid			MTBF	20000	h
Betrouwbaarheid			Continu werktijd	120	h

Elektrische interface

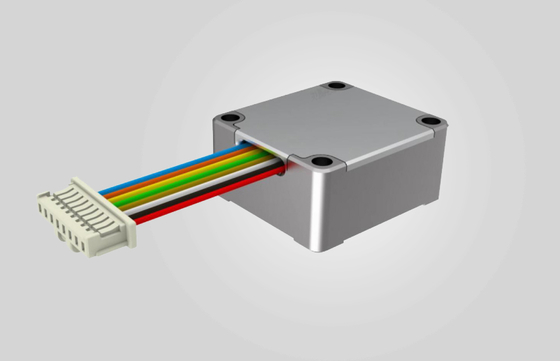

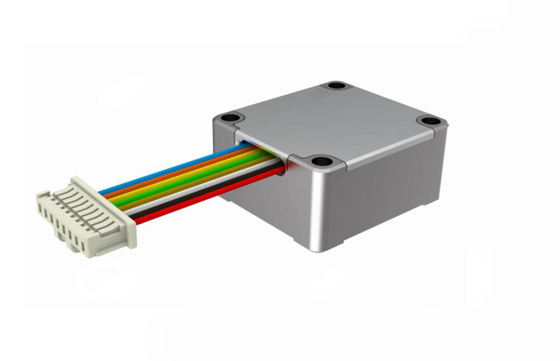

GI200G-B0-IMU heeft een 6PIN-interne connector met vergrendelingsfunctie voor onderlinge verbinding.

Interface model: A1008 WR-S-6P, de aanbevolen paringsterminal is A1008H-6P + A1008-T/G of 5013300600 (6p) + 5013340000.

Compacte en lichtgewicht IMU-inertiasensoren 0

Productdimensie

L22.4mm x W24mm x H9mm ((L x W x H))
