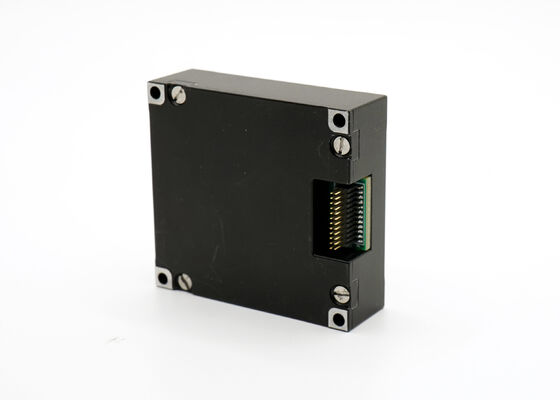

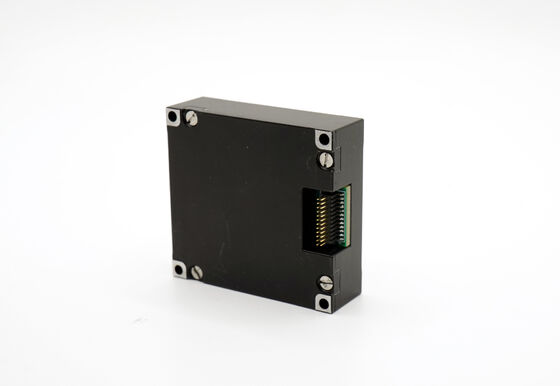

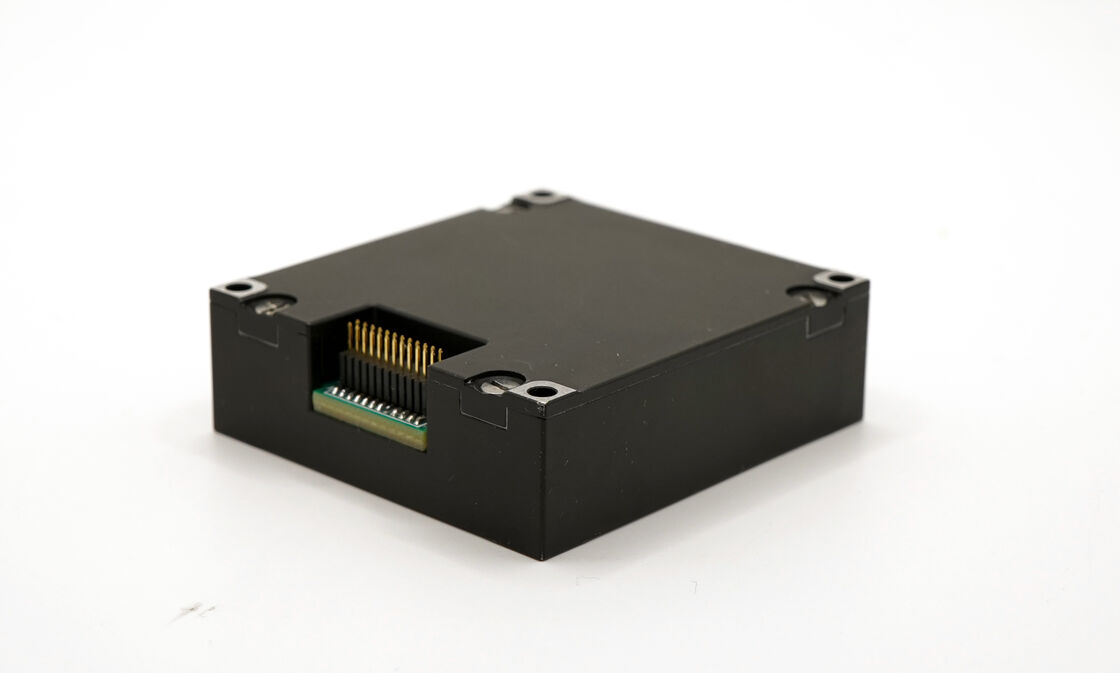

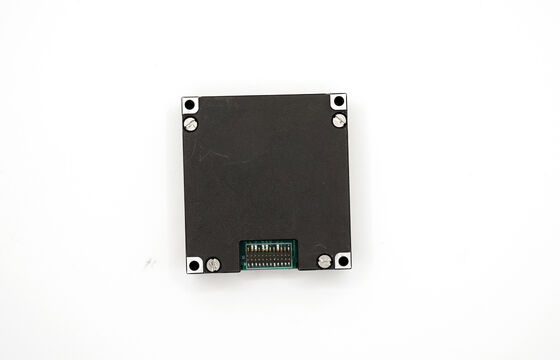

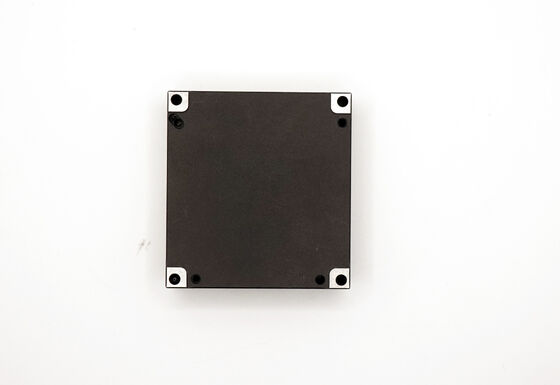

Glasvezelgyroscoop Inertial Measurement Units voor Attitude Heading Reference System

Name: Glasvezelgyroscoop Inertial Measurement Units voor Attitude Heading Reference System
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Prijs:	600$
Betalingsvoorwaarden:	D/a, t/t
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Dynamisch meetbereik:

500/2000°/sec

Biasstabiliteit:

0,8°/u

Hoekige willekeurige wandeling:

0,15°/√uur

Bandbreedte:

200 Hz

Versnellingsmeterwaaier:

16/200g

Accelerometer Bias Stabiliteit:

00,06 mg

Maat:

47×44×14mm

gewicht:

50g

Verpakking Details:

Carton+ spons

Levering vermogen:

500/maand

Productbeschrijving

Fiber Optische Gyroscoop Inertial Measurement Units voor Attitude Heading Reference System

Productoverzicht

De hoogwaardige MEMS IMU 16488HB is ontworpen voor onbemande bewegende dragers, landmeting en stabiliserende platforms. Het geeft 3 hoeksnelheden en 3 versnellingen weer, met een nulbiasstabiliteit (gyroscoop 3°/h GJB, Z-as; accelerometer 0,4 mg GJB) en een sterke omgevingsaanpassing. Het compacte formaat en het lage stroomverbruik maken het geschikt voor een breed scala aan mobiele en industriële toepassingen.

Productkenmerken

Drie-assige digitale gyroscoop:
- ±2000°/s dynamisch meetbereik
- Nulbiasstabiliteit: 3°/h (GJB, 10S, Z-as), 0,8°/h (ALLAN, Z-as)
Triaxiale digitale accelerometer:
- ±200g dynamisch meetbereik
- Nulbiasstabiliteit: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Triaxiale digitale magnetometer:2,5 gauss
Digitale barometer:300 mbar ~ 1100 mbar
Hoge betrouwbaarheid:MTBF 20000 uur
Gegarandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40°C ~ +80°C):Ingebouwd hoogwaardig temperatuurkalibratie- en compensatiealgoritme
Geschikt voor gebruik onder sterke trillingen:6,06 G, 20 ~ 2000 Hz
Geschikt voor gebruik onder grote schokomstandigheden:1000 G, 0,5 ms

Toepassingsgebied

Onbemande bewegende drager
Communicatie in beweging
Landmeting en kartering
Stabiliserend platform

Productindicatoren

16488HB Productindex

Parameter	Testcondities	Minimumwaarde	Typische waarde	Maximumwaarde	Eenheid
Gyroscoop
Dynamisch meetbereik			500	2000	°/s
Nulbiasstabiliteit	Allan-variantie, Z-as		0,8		°/h
Nulbiasstabiliteit	Allan-variantie, X- en Y-as		1,6		°/h
Nulbiasstabiliteit	10 s gemiddelde (-40°C ~ +70°C, constante temperatuur), Z-as		3		°/h
Nulbiasstabiliteit	10 s gemiddelde (-40°C ~ +70°C, constante temperatuur), X- en Y-as		6		°/h
Nulbias	Nulbiasbereik, Z-as		±0,07		°/s
Nulbias	Nulbiasbereik, X- en Y-as		±0,2		°/s
Nulbiasverandering over het volledige temperatuurbereik, Z-as ①			±0,02		°/s
Nulbiasverandering over temperatuur, X- en Y-as ①			±0,06		°/s
Herhaalbaarheid van opeenvolgende starts, Z-as			0,002
Herhaalbaarheid van opeenvolgende starts, X- en Y-as			0,006
Dagelijkse startherhaalbaarheid, Z-as			0,003		/s
Dagelijkse startherhaalbaarheid, X- en Y-as			0,009		°/s
Invloed van lineaire versnelling op bias			0,002		°/s/g
Invloed van trillingen op nulbias, verandering voor en na trillingen ②			0,002		°/s/g
Invloed van trillingen op nulbias, verandering voor en tijdens trillingen ②			0,002		°/s/g
Schaalfactor	Nauwkeurigheid schaalfactor, Z-as		0,3		%
Schaalfactor	Nauwkeurigheid schaalfactor, X- en Y-as		0,6		%
Niet-lineariteit schaalfactor, Z-as			0,01		%FS
Niet-lineariteit schaalfactor, X- en Y-as			0,02		%FS
Angular random walk			0,15		°/√hr
Ruisdichtheid			0,001		°/s/√Hz
Resolutie			3,052×10⁻⁷		/s/LSB
Bandbreedte			200		Hz
Accelerometer
Dynamisch meetbereik			16	200	g
Nulbiasstabiliteit	Allan-variantie		0,06		mg
Nulbiasstabiliteit	10 s gemiddelde (-40°C ~ +70°C, constante temperatuur)		0,4		mg
Nulbias	Nulbiasbereik		2		mg
Verandering van nulbias binnen het volledige temperatuurbereik, piek-tot-piekwaarde ①			4		mg
Herhaalbaarheid van opeenvolgende starts			0,5		mg
Herhaalbaarheid op dagelijkse basis			0,8		mg
Nulbias temperatuurcoëfficiënt		0,05	0,1		mg/°C
Schaalfactor	Nauwkeurigheid schaalfactor		0,5		%
Niet-lineariteit schaalfactor			0,1		%FS
Speed random walk			0,029		m/s/√hr
Ruisdichtheid			0,025		mg/√Hz
Resolutie			1,221×10⁻⁸		g/LSB
Bandbreedte			200		Hz
Magnetometer
Magnetisch veldbereik	Brg,xy		±13		gauss
Magnetisch veldbereik	Brg,z		±25		gauss
Resolutie			0,3		μT
Koersnauwkeurigheid	30 μT horizontale geomagnetische component, 25°C		±2,5		graden
Dynamisch meetbereik			2,5		gauss
Nulbias	Niet-magnetische omgeving		15		mgauss
Barometer
Dynamisch meetbereik		300		1100	mbar
Nulbias			4,5		mbar
Communicatie-interface
1-weg SPI	Baudrate			15	MHz
1-weg CAN	Baudrate			1	MHz
Bemonsteringsfrequentie	SPI	2460	2460		Hz
Bemonsteringsfrequentie	CAN	200
Elektrische kenmerken
Spanning		3,0	3,3	3,6	V
Stroomverbruik				1,5	W
Rimpel	P-P			100	mV
Insteltijd	Van 0V tot 3,3V			80	ms
Structurele kenmerken
Afmetingen			47×44×14		mm
Gewicht			50		g
Gebruiksomgeving
Bedrijfstemperatuur		-40		70	°C
Opslagtemperatuur		-45		75	°C
Trillingen			20~2000Hz, 6,06g
Schok			1000g, 0,5ms
Betrouwbaarheid
MTBF			20000		uur
Continue werktijd			120		uur

①: Bereken de nulafwijking van het gehele temperatuurveranderingsproces, de temperatuurveranderingssnelheid is ≤ 1°C/min, en het temperatuurbereik is -40°C ~ +70°C

②: Trillingsconditie is 6,06 G, 20Hz ~ 2000Hz
