9DOF Inertial Measurement Unit met magnetometer voor gimbalstabilisatie

Name: 9DOF Inertial Measurement Unit met magnetometer voor gimbalstabilisatie
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Prijs:	600$
Betalingsvoorwaarden:	D/a, t/t
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Dynamisch meetbereik:

500/2000°/sec

Biasstabiliteit:

0,8°/u

Hoekige willekeurige wandeling:

0,15°/√uur

Bandbreedte:

200 Hz

Versnellingsmeterwaaier:

16/200g

Accelerometer Bias Stabiliteit:

00,06 mg

Maat:

47×44×14mm

gewicht:

50g

Verpakking Details:

Carton+ spons

Levering vermogen:

500/maand

Productbeschrijving

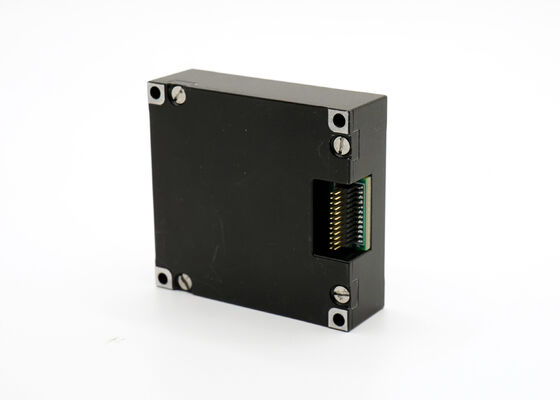

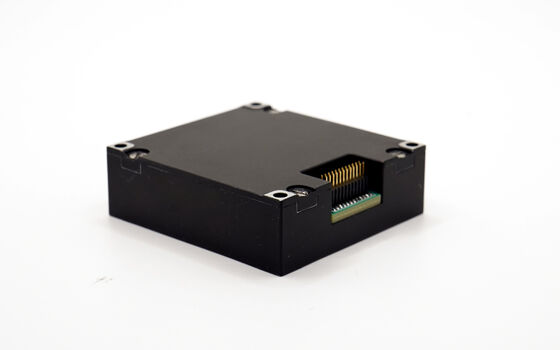

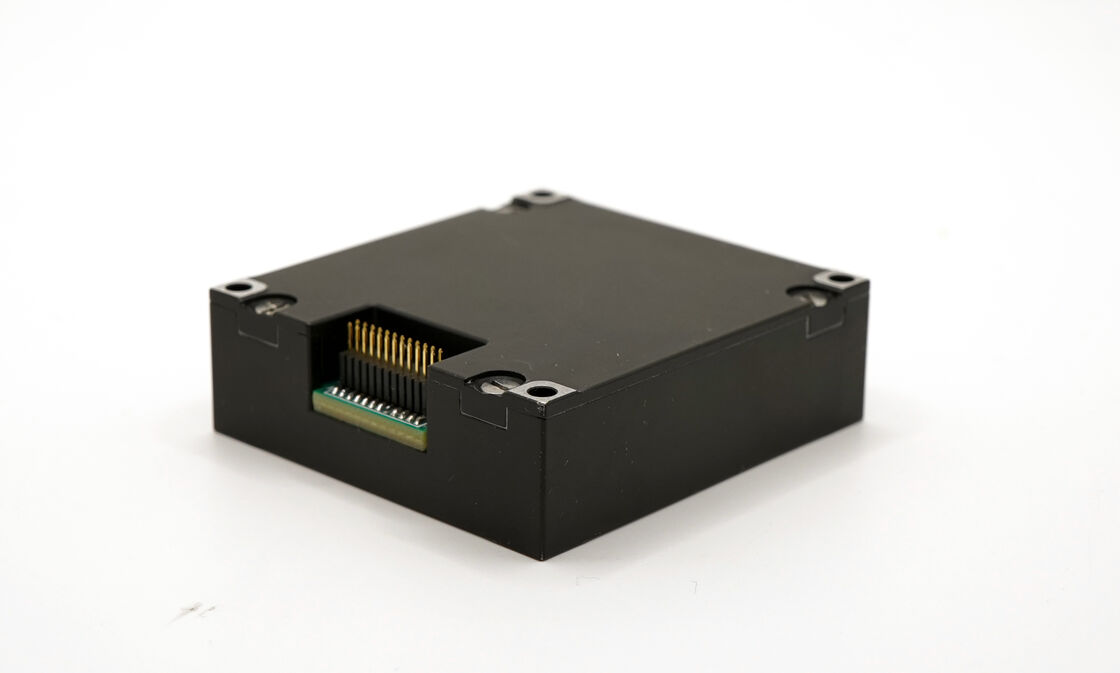

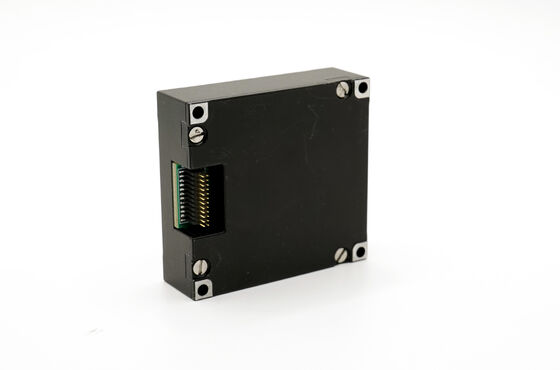

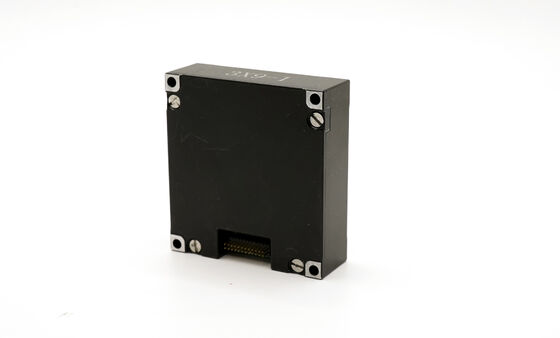

9DOF Inertial Measurement Unit met magnetometer voor gimbalstabilisatie

Productoverzicht

De 16488HB is een veelzijdige MEMS-inertie-metingseenheid die is ontworpen om nauwkeurige 3-assige hoeksnelheids- en versnellingsgegevens te leveren voor verschillende toepassingen.Het ondersteunt SPI (2460Hz sampling) en CAN (200Hz sampling) interfacesHet is zeer geschikt voor onbemande dragers, stabilisatieplatforms en mobiele communicatiesystemen.

Productkenmerken

Digitale gyroscoop met drie assen:
A) ±2000o/s dynamisch meetbereik

B) Stabiliteit van nulverschil: 3°/H (GJB, 10S, Z-as), 0,8°/H (ALLAN, Z-as)
Digitale drieassige versnellingsmeter:
A) Dynamisch meetbereik van ±200 g

B) Nul biasstabiliteit: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Digitale magnetometer met drieaxel:2.5 gauss
Digitale barometer:300mbar ~ 1100mbar
Hoge betrouwbaarheid:MTBF 20000h
Gegarandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C ~ +80 °C):Ingebouwde hoogwaardige temperatuurkalibratie- en compensatiealgoritme
Geschikt voor werking onder sterke trillingen (6,06 G, 20~2000 Hz)
Geschikt voor het werken onder omstandigheden van grote schokken (1000 G, 0,5 ms)

Toepassingsgebied

Onbemande voertuigdrager

Communicatie in beweging

Landmeting en kartografie

Stabilisatieplatform

Productspecificaties

Parameter	Testomstandigheden	Minimaal	Typisch	Maximaal	Eenheid
Gyroscoop
Dynamisch meetbereik			500	2000	°/s
Stabiliteit van nul bias	Allan-variantie, Z-as		0.8		°/h
Stabiliteit van nul bias	Allan-variantie, X- en Y-as		1.6		°/h
Stabiliteit van nul bias	10 seconden gemiddeld (-40°C~+70°C, constante temperatuur), Z-as		3		°/h
Stabiliteit van nul bias	10s gemiddelde (-40°C~+70°C, constante temperatuur), as X en as Y		6		°/h
Accuraatheid van de schaalfactor	Z-as		0.3		%
Accuraatheid van de schaalfactor	X- en Y-as		0.6		%
Hoekige willekeurige wandeling			0.15		°/√ uur
Bandbreedte			200		Hz
Accelerometer
Dynamisch meetbereik			16	200	g
Stabiliteit van nul bias	Allan-variantie		0.06		- mg
Accuraatheid van de schaalfactor			0.5		%
Bandbreedte			200		Hz
Magnetometer
Magnetische veldbereik	Brg, sexy.		±13		Gauss
Magnetische veldbereik	Brg,z.		± 25		Gauss
Precies van de koers	30 μT horizontale geomagnetische component, 25°C		±2.5		de
Elektrische kenmerken
Spanning		3.0	3.3	3.6	V
Energieverbruik				1.5	W
Verrekeningstijd	van 0 V tot en met 3,3 V			80	ms
Structurele kenmerken
Grootte			47 × 44 × 14		mm
Gewicht			50		g
Gebruik van het milieu
Werktemperatuur		-40		70	°C
Vibratie			20~2000 Hz, 6,06 g
Gevolgen			1000 g, 0,5 ms
Betrouwbaarheid
MTBF			20000		h
Continu werktijd			120		h

①: Berekenen van de nuldeviatie van het gehele temperatuurveranderingsproces, waarbij de temperatuurverandering ≤1°C/min is en het temperatuurbereik -40°C~+70°C is

②: Trillingsconditie is 6.06G, 20Hz~2000Hz

Ontwerp van de lijn
