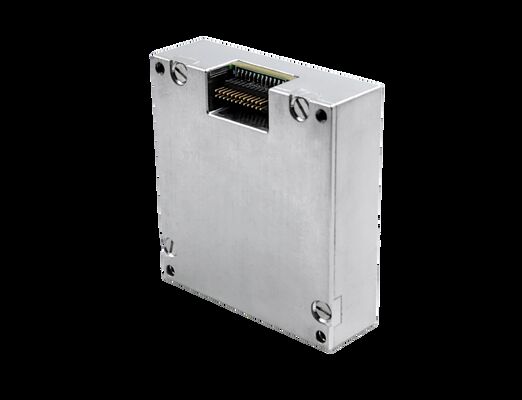

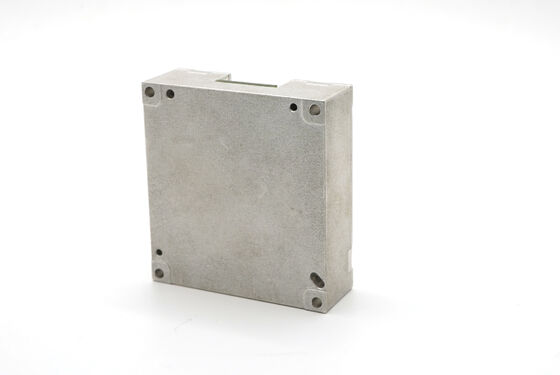

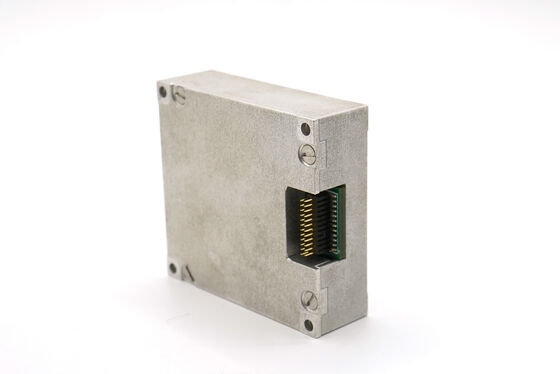

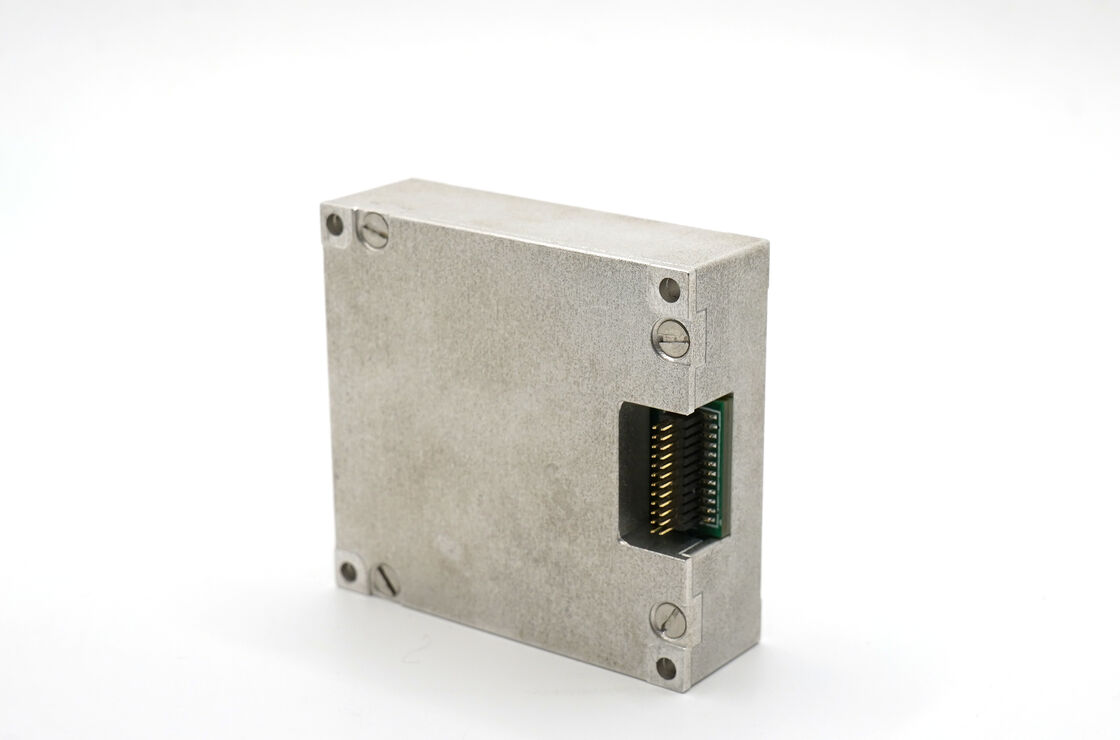

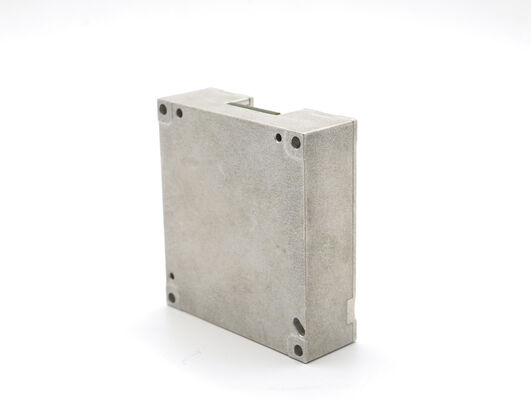

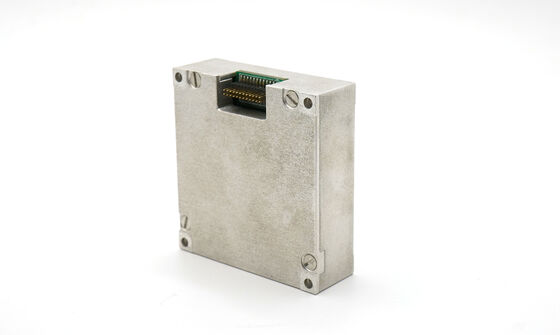

ADIS16495 Tactische Graad 10-DOF Inertial Measurement Unit voor Inertial Navigation System

Name: ADIS16495 Tactische Graad 10-DOF Inertial Measurement Unit voor Inertial Navigation System
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Prijs:	600$
Betalingsvoorwaarden:	D/a, t/t
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Dynamisch meetbereik:

500/2000°/sec

Biasstabiliteit:

0,8°/u

Hoekige willekeurige wandeling:

0,15°/√uur

Bandbreedte:

200 Hz

Versnellingsmeterwaaier:

16/200g

Accelerometer Bias Stabiliteit:

00,06 mg

Maat:

47×44×14mm

gewicht:

50g

Verpakking Details:

Carton+ spons

Levering vermogen:

500/maand

Productbeschrijving

ADIS16495 Tactische 10-DOF Inertial Measurement Unit voor Inertial Navigation System

Productoverzicht

De ADIS16488HB, een MEMS IMU met hoge betrouwbaarheid, integreert een 3-assige gyroscoop, accelerometer, magnetometer en barometer voor uitgebreide bewegingsdetectie. De uitzonderlijke nulbiasstabiliteit (gyroscoop 0,8°/u, accelerometer 0,06mg) en weerstand tegen sterke trillingen (20~2000Hz, 6,06G) en schokken (1000G, 0,5ms) maken hem perfect voor onbemande bewegingsdragers en industriële stabilisatietaken.

Productkenmerken

Drie-assige digitale gyroscoop:
- ±2000°/s dynamisch meetbereik
- Nulbiasstabiliteit: 3°/H (GJB, 10S, Z-as), 0,8°/H (ALLAN, Z-as)
Drie-assige digitale accelerometer:
- ±200g dynamisch meetbereik
- Nulbiasstabiliteit: 0,4mg (GJB, 10S), 0,06mg (ALLAN)
Drie-assige digitale magnetometer:2,5g auss
Digitale barometer:300mbar ~ 1100mbar
Hoge betrouwbaarheid:MTBF 20000u
Gegarandeerde nauwkeurigheid binnen volledig temperatuurbereik (-40℃ ~ +80℃):Ingebouwd hoogwaardig algoritme voor temperatuurkalibratie en -compensatie
Geschikt voor gebruik onder sterke trillingen (6,06G, 20~2000Hz)
Geschikt voor gebruik onder grote schokomstandigheden (1000G, 0,5ms)

Toepassingsgebied

Onbemande bewegingsdrager
Communicatie in beweging
Landmeten en kartering
Stabilisatieplatform

Productspecificaties

Parameter	Testcondities	Minimumwaarde	Typische waarde	Maximumwaarde	Eenheid
Gyroscoop
Dynamisch meetbereik			500	2000	°/s
Nulbiasstabiliteit	Allan-variantie, Z-as		0,8		°/h
Nulbiasstabiliteit	Allan-variantie, X- en Y-as		1,6		°/h
Nulbiasstabiliteit	10s gemiddelde (-40℃~+70℃, constante temperatuur), Z-as		3		°/h
Nulbiasstabiliteit	10s gemiddelde (-40℃~+70℃, constante temperatuur), X- en Y-as		6		°/h
Nulbias	Nulbiasbereik, Z-as		±0,07		°/s
Nulbias	Nulbiasbereik, X- en Y-as		±0,2		°/s
Nulbiasverandering over volledig temperatuurbereik, Z-as			±0,02		°/s
Nulbiasverandering over temperatuur, X- en Y-as			±0,06		°/s
Herhaalbaarheid opeenvolgende starts, Z-as			0,002
Herhaalbaarheid opeenvolgende starts, X- en Y-as			0,006
Dagelijkse startherhaalbaarheid, Z-as			0,003		/s
Dagelijkse startherhaalbaarheid, X- en Y-as			0,009		°/s
Invloed van lineaire versnelling op bias			0,002		°/s/g
Invloed van trillingen op nulbias, verandering voor en na trillingen			0,002		°/s/g
Invloed van trillingen op nulbias, verandering voor en tijdens trillingen			0,002		°/s/g
Schaalfactor	Nauwkeurigheid schaalfactor, Z-as		0,3		%
Schaalfactor	Nauwkeurigheid schaalfactor, X- en Y-as		0,6		%
Niet-lineariteit schaalfactor, Z-as			0,01		%FS
Niet-lineariteit schaalfactor, X- en Y-as			0,02		%FS
Hoekmatige willekeurige loop			0,15		°/√hr
Geluidsdichtheid			0,001		°/s/√Hz
Resolutie			3,052×10⁻⁷		/s/LSB
Bandbreedte			200		Hz
Accelerometer
Dynamisch meetbereik			16	200	g
Nulbiasstabiliteit	Allan-variantie		0,06		mg
Nulbiasstabiliteit	10s gemiddelde (-40℃~+70℃, constante temperatuur)		0,4		mg
Nulbias	Nulbiasbereik		2		mg
Verandering van nulbias binnen volledig temperatuurbereik, piek-piekwaarde			4		mg
Herhaalbaarheid van opeenvolgende starts			0,5		mg
Dagelijkse startherhaalbaarheid			0,8		mg
Nulbias temperatuurcoëfficiënt		0,05	0,1		mg/℃
Schaalfactor	Nauwkeurigheid schaalfactor		0,5		%
Niet-lineariteit schaalfactor			0,1		%FS
Snelheid willekeurige loop			0,029		m/s/√hr
Geluidsdichtheid			0,025		mg/√Hz
Resolutie			1,221×10⁻⁸		g/LSB
Bandbreedte			200		Hz
Magnetometer
Magnetisch veldbereik	Brg,xy		±13		gauss
Magnetisch veldbereik	Brg,z		±25		gauss
Resolutie			0,3		μT
Heading nauwkeurigheid	30μT horizontale geomagnetische component, 25℃		±2,5		deg
Dynamisch meetbereik			2,5		gauss
Nulbias	Niet-magnetische omgeving		15		mgauss
Barometer
Dynamisch meetbereik		300		1100	mbar
Nulbias			4,5		mbar
Communicatie-interface
1-weg SPI	Baudrate			15	MHz
1-weg CAN	Baudrate			1	MHz
Samplefrequentie	SPI	2460	2460		Hz
Samplefrequentie	CAN	200
Elektrische kenmerken
Spanning		3,0	3,3	3,6	V
Stroomverbruik				1,5	W
Rimpel	P-P			100	mV
Insteltijd	Van 0V tot 3,3V			80	ms
Structurele kenmerken
Afmetingen			47×44×14		mm
Gewicht			50		g
Gebruiksomgeving
Bedrijfstemperatuur		-40		70	℃
Opslagtemperatuur		-45		75	℃
Trillingen			20~2000Hz, 6,06g
Schokken			1000g, 0,5ms
Betrouwbaarheid
MTBF			20000		h
Continue werktijd			120		h

①: Bereken de nulafwijking van het gehele temperatuurwisselproces, de temperatuurwisselsnelheid is ≤1℃/min, en het temperatuurbereik is -40℃~+70℃

②: Trillingsconditie is 6,06G, 20Hz~2000Hz
