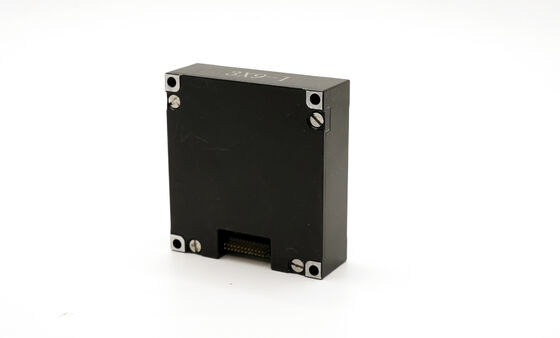

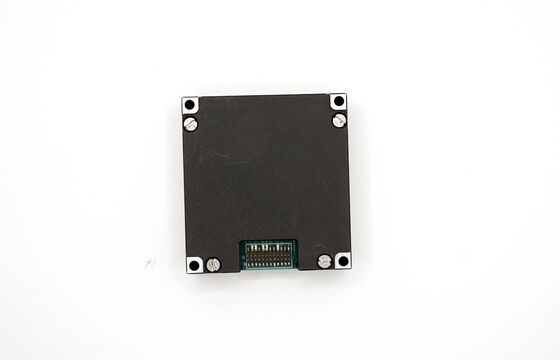

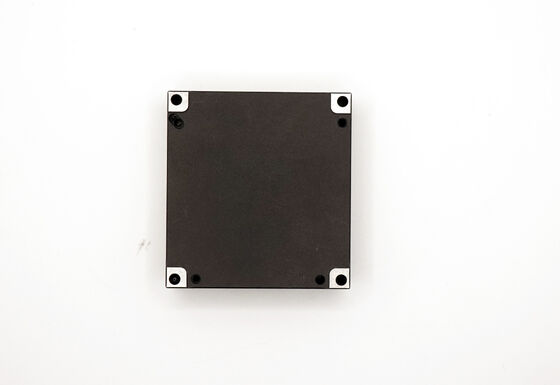

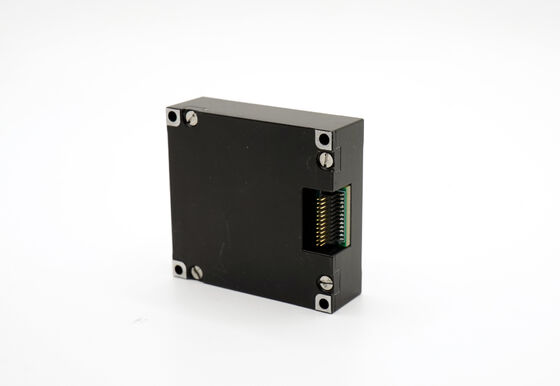

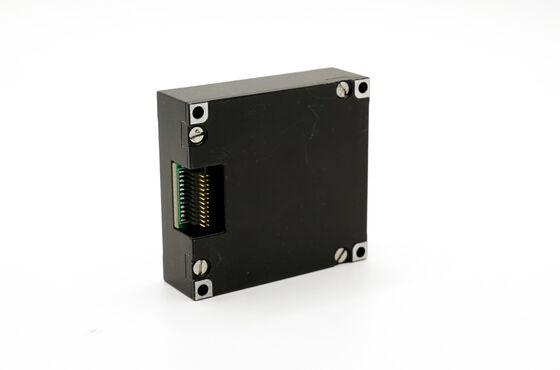

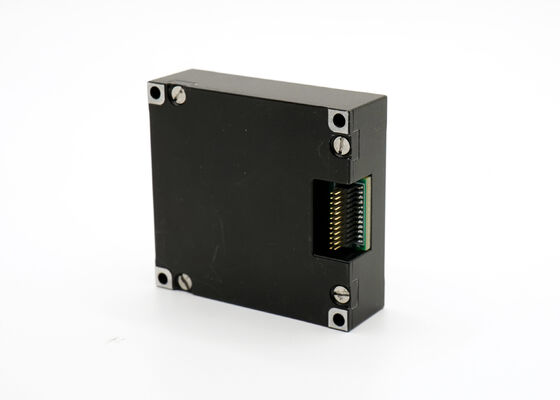

Miniatuur MEMS Inertial Measurement Unit met 3-assige Gyroscoop & Accelerometer voor UAV

Name: Miniatuur MEMS Inertial Measurement Unit met 3-assige Gyroscoop & Accelerometer voor UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Prijs:	600$
Betalingsvoorwaarden:	D/a, t/t
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Dynamisch meetbereik:

500/2000°/sec

Biasstabiliteit:

0,8°/u

Hoekige willekeurige wandeling:

0,15°/√uur

Bandbreedte:

200 Hz

Versnellingsmeterwaaier:

16/200g

Accelerometer Bias Stabiliteit:

00,06 mg

Maat:

47×44×14mm

gewicht:

50g

Verpakking Details:

Carton+ spons

Levering vermogen:

500/maand

Productbeschrijving

Productoverzicht

De 16488HB traagheidsmetingseenheid combineert geavanceerde MEMS-technologie met een robuust ontwerp om te voldoen aan de eisen van harde industriële omgevingen.Het geeft 3 hoeksnelheden en 3 versnellingen., met een gyrodynamisch bereik van ±2000o/s en een versnellingsmeterbereik van ±200g. Met een MTBF van 20000h en een volledige temperatuurnauwkeurigheidsgarantie, is het de beste keuze voor onbemande systemen, mobiele communicatie,en cartografie.

Productkenmerken

Digitale gyroscoop met drie assen:
- ± 2000o/s dynamisch meetbereik;
- Nul biasstabiliteit: 3 °/H (GJB, 10S, Z-as), 0,8 °/H (ALLAN, Z-as);
Digitale drieassige versnellingsmeter:
- ± 200 g dynamisch meetbereik;
- Nul biasstabiliteit: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Digitale drieassige magnetometer: 2,5 g auss
Digitale barometer: 300mbar ~ 1100mbar
Hoge betrouwbaarheid: MTBF 20000h;
Gegarandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C ~ + 80 °C):
- een ingebouwd hoogwaardig temperatuurkalibratie- en compensatiealgoritme;
geschikt voor gebruik onder sterke trillingen (6,06 G, 20 ~ 2000 Hz);
geschikt voor het werken onder grote slagomstandigheden (1000 G, 0,5 ms);

Toepassingsgebied

Onbemande voertuigdrager
Communicatie in beweging
Landmeting en kartografie
Stabilisatieplatform

Productindicatoren

16488HB Productindex

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Gyroscoop	Dynamisch meetbereik			500	2000	°/s
	Stabiliteit van nul bias	Allan-variantie, Z-as		0.8		°/h
		Allan-variantie, X- en Y-as		1.6		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), Z-as		3		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), X-as en Y-as		6		°/h
	Nul vooroordelen	Nul-biasbereik, Z-as		±0.07		°/s
		Nul-biasbereik, X-as en Y-as		±0.2		°/s
		0-biasverandering in het volledige temperatuurbereik, piek-tot-piekwaarde 1		±0.02		°/s
		Zero Bias Change Over Temperature, X en Y As 1		±0.06		°/s
		Succesieve startherhaalbaarheid, Z-as		0.002
		Succesieve startherhaalbaarheid, X-as en Y-as		0.006		°/s
	Dag-na-dag startherhaalbaarheid, Z-as		0.003		/s
	Begin herhaling dag voor dag, X-as en Y-as		0.009		°/s
	Effect van lineaire versnelling op de bias		0.002		°/s/g
	Invloed van trillingen op zero bias, verandering voor en na trillingen 2		0.002		°/s/g
	Invloed van trillingen op zero bias, verandering vóór en tijdens trillingen 2		0.002		°/s/g
	Schaalfactor	Accuraatheid van de schaalfactor, Z-as		0.3		%
		Accuraatheid van schaalfactor, X- en Y-as		0.6		%
		Niet-lineaire schaalfactor, Z-as		0.01		% FS
		Niet-lineariteit van schaalfactor, X- en Y-as		0.02		% FS
	Hoekige willekeurige wandeling			0.15		°/ √ uur
	Ruisdichtheid			0.001		°/s/ √Hz
	Resolutie			3.052×10-7		/s/LSB
	Bandbreedte			200		Hz
Accelerometer	Dynamisch meetbereik			16	200	g
	Stabiliteit van nul bias	Allan-variantie		0.06		- mg
	Stabiliteit van nul bias	10 s gemiddeld (-40 °C ~ + 70 °C, constante temperatuur)		0.4		- mg
	Nul vooroordelen	Nul-biasbereik		2		- mg
		Verandering van de neiging tot nul binnen het gehele temperatuurbereik, piek-tot-piekwaarde 1		4		- mg
		Herhaalbaarheid van opeenvolgende starts		0.5		- mg
		De herhaalbaarheid wordt dagelijks geïnitieerd		0.8		- mg
		Temperatuurcoëfficiënt met nul-bias		0.05	0.1		mg/°C
Schaalfactor	Accuraatheid van de schaalfactor		0.5		%
Niet-lineariteit van schaalfactoren		0.1		% FS
Snelheid willekeurige wandeling			0.029		m/s/ √hr
Ruisdichtheid			0.025		mg/ √Hz
Resolutie			1.221×10-8		g/LSB
Bandbreedte			200		Hz

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Magnetometer	Magnetische veldbereik	Brg, sexy.		±13		Gauss
	Magnetische veldbereik	Brg,z.		± 25		Gauss
	Resolutie			0.3		μT
	Precies van de koers	30 μT horizontale geomagnetische component, 25 °C		±2.5		de
	Dynamisch meetbereik			2.5		Gauss
	Nul vooroordelen	Niet-magnetische omgeving		15		- Ja.
Barometer	Dynamisch meetbereik		300		1100	mbar
Barometer	Nul vooroordelen			4.5		mbar
Communicatie-interface	Eenrichtingsverkeer	Baud-tarief			15	MHz
	Eenrichting C A N	Baud-tarief			1	MHz
	Frequentie van de bemonstering	SPI		2460	2460		Hz
	Frequentie van de bemonstering	KAN		200
Elektrische kenmerken	Spanning		3.0	3.3	3.6	V
	Energieverbruik				1.5	W
	Ripple	P-P			100	mV
	Verrekeningstijd	Van 0 V tot 3 V.			80	ms
Structurele kenmerken	Grootte			47 × 44 × 14		mm
Structurele kenmerken	Gewicht			50		g
Gebruiksomgeving	Werktemperatuur		-40		70	°C
	Bergingstemperatuur		-45		75	°C
	Vibratie			20 tot en met 2000 Hz, 6.06 g
	Gevolgen			1000 g,0.5 ms
Betrouwbaarheid	MTBF			20000		h
Betrouwbaarheid	Continu werktijd			120		h
①: Bereken de nuldeviatie van het gehele temperatuurveranderingsproces, waarbij de temperatuurverandering ≤ 1 °C/min is en het temperatuurbereik -40 °C ~ + 70 °C is ②: Trillingsconditie is 6,06 G, 20Hz ~ 2000Hz

Ontwerp van de lijn

Miniatuur MEMS Inertial Measurement Unit met 3-assige Gyroscoop & Accelerometer voor UAV 0
