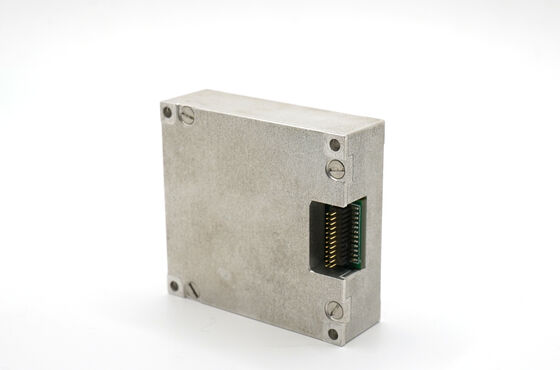

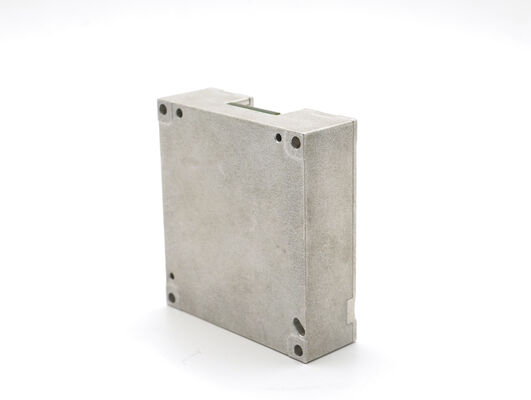

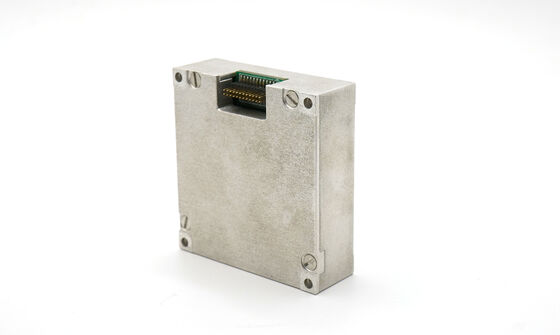

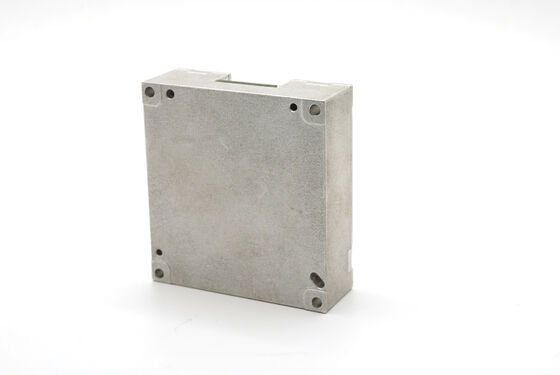

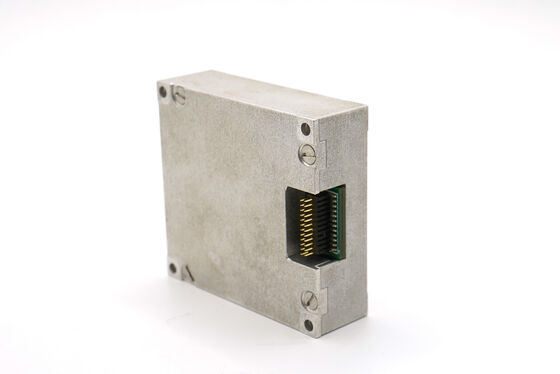

ADIS16488 10-assige Inertial Measurement Unit met 0,8°/uur biasstabiliteit voor onbemande voertuigen

Name: ADIS16488 10-assige Inertial Measurement Unit met 0,8°/uur biasstabiliteit voor onbemande voertuigen
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 600 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Prijs:	600$
Betalingsvoorwaarden:	D/a, t/t
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Dynamisch meetbereik:

500/2000°/sec

Biasstabiliteit:

0,8°/u

Hoekige willekeurige wandeling:

0,15°/√uur

Bandbreedte:

200 Hz

Versnellingsmeterwaaier:

16/200g

Accelerometer Bias Stabiliteit:

00,06 mg

Maat:

47×44×14mm

gewicht:

50g

Verpakking Details:

Carton+ spons

Levering vermogen:

500/maand

Productbeschrijving

Productoverzicht

De 16488HB IMU is ontworpen met geavanceerde MEMS-technologie en levert nauwkeurige 3-assige hoek snelheids- en 3-assige versnellingsgegevens voor industriële en commerciële toepassingen.Uitgerust met een triaxiale magnetometer (2.5 gauss) en digitale barometer (300-1100mbar), ondersteunt het een zeer nauwkeurige positionering en bewegingsopsporing.Het is uitstekend in onbemande vliegtuigen., communicatie in beweging en kaartvormingsprojecten.

Productkenmerken

Digitale gyroscoop met drie assen:
1. ± 2000o/s dynamisch meetbereik;
2. Nul biasstabiliteit: 3 °/H (GJB, 10S, Z-as), 0,8 °/H (ALLAN, Z-as);
Digitale drieassige versnellingsmeter:
1. ± 200 g dynamisch meetbereik;
2. Nul biasstabiliteit: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN);
Digitale drieassige magnetometer: 2,5 g auss
Digitale barometer: 300mbar ~ 1100mbar
Hoge betrouwbaarheid: MTBF 20000h;
Gegarandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C ~ + 80 °C):

een ingebouwd hoogwaardig temperatuurkalibratie- en compensatiealgoritme;
geschikt voor gebruik onder sterke trillingen (6,06 G, 20 ~ 2000 Hz);
geschikt voor het werken onder grote slagomstandigheden (1000 G, 0,5 ms);

Toepassingsgebied

Onbemande voertuigdrager
Communicatie in beweging
Landmeting en kartografie
Stabilisatieplatform

Productindicatoren

16488HB Productindex

Parameter		Testomstandigheden	Typische waarde	Maximale waarde	Eenheid
Gyroscoop	Dynamisch meetbereik		500	2000	°/s
	Stabiliteit van nul bias	Allan-variantie, Z-as	0.8		°/h
		Allan-variantie, X- en Y-as	1.6		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), Z-as	3		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), X-as en Y-as	6		°/h
	Nul vooroordelen	Nul-biasbereik, Z-as	±0.07		°/s
		Nul-biasbereik, X-as en Y-as	±0.2		°/s
		Null-biasverandering in het volledige temperatuurbereik, Z-as 1	±0.02		°/s
		Zero Bias Change Over Temperature, X en Y As 1	±0.06		°/s
		Succesieve startherhaalbaarheid, Z-as	0.002
		Succesieve startherhaalbaarheid, X-as en Y-as	0.006
		Dag-na-dag startherhaalbaarheid, Z-as	0.003		/s
		Begin herhaling dag voor dag, X-as en Y-as	0.009		°/s
		Effect van lineaire versnelling op de bias	0.002		°/s/g
		Invloed van trillingen op zero bias, verandering voor en na trillingen 2	0.002		°/s/g
		Invloed van trillingen op zero bias, verandering vóór en tijdens trillingen 2	0.002		°/s/g
	Schaalfactor	Accuraatheid van de schaalfactor, Z-as	0.3		%
		Accuraatheid van schaalfactor, X- en Y-as	0.6		%
		Niet-lineaire schaalfactor, Z-as	0.01		% FS
		Niet-lineariteit van schaalfactor, X- en Y-as	0.02		% FS
	Hoekige willekeurige wandeling		0.15		°/ √ uur
	Ruisdichtheid		0.001		°/s/ √Hz
	Resolutie		3.052*10-7		/s/LSB
	Bandbreedte		200		Hz

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Accelerometer	Dynamisch meetbereik			16	200	g
	Stabiliteit van nul bias	Allan-variantie		0.06		- mg
	Stabiliteit van nul bias	10 s gemiddeld (-40 °C ~ + 70 °C, constante temperatuur)		0.4		- mg
	Nul vooroordelen	Nul-biasbereik		2		- mg
		Verandering van de neiging tot nul binnen het gehele temperatuurbereik, piek-tot-piekwaarde 1		4		- mg
		Herhaalbaarheid van opeenvolgende starts		0.5		- mg
De herhaalbaarheid wordt dagelijks geïnitieerd			0.8		- mg
Temperatuurcoëfficiënt met nul-bias			0.05	0.1	mg/°C
Magnetometer	Magnetische veldbereik	Brg, sexy.		±13		Gauss
	Magnetische veldbereik	Brg,z.		± 25		Gauss
	Resolutie			0.3		μT
	Precies van de koers	30 μT horizontale geomagnetische component, 25 °C		±2.5		de
	Dynamisch meetbereik			2.5		Gauss
	Nul vooroordelen	Niet-magnetische omgeving		15		- Ja.
Barometer	Dynamisch meetbereik		300		1100	mbar
Barometer	Nul vooroordelen			4.5		mbar
Communicatie-interface	Eenrichtingsverkeer	Baud-tarief			15	MHz
	Eenrichtingsverkeer	Frequentie van de bemonstering	SPI		2460	2460	Hz
	Eenrichting C A N	Baud-tarief			1	MHz
	Eenrichting C A N	KAN			200
Elektrische kenmerken	Spanning		3.0	3.3	3.6	V
	Energieverbruik				1.5	W
	Ripple	P-P			100	mV
	Verrekeningstijd	Van 0 V tot 3 V.			80	ms
Structurele kenmerken	Grootte			474414		mm
Structurele kenmerken	Gewicht			50		g
Gebruiksomgeving	Werktemperatuur		-40		70	°C
	Bergingstemperatuur		-45		75	°C
	Vibratie			20 tot en met 2000 Hz, 6.06 g
	Gevolgen			1000 g,0.5 ms
Betrouwbaarheid	MTBF			20000		h
Betrouwbaarheid	Continu werktijd			120		h
①: Bereken de nuldeviatie van het gehele temperatuurveranderingsproces, waarbij de temperatuurverandering ≤ 1 °C/min is en het temperatuurbereik -40 °C ~ + 70 °C is ②: Trillingsconditie is 6,06 G, 20Hz ~ 2000Hz
