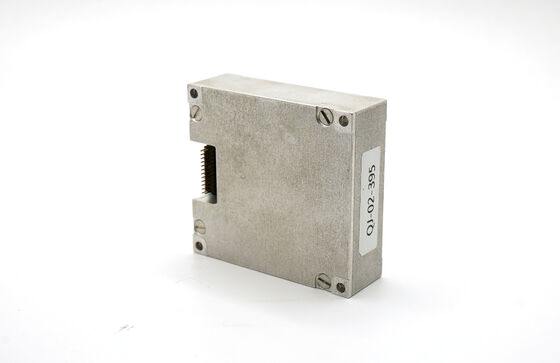

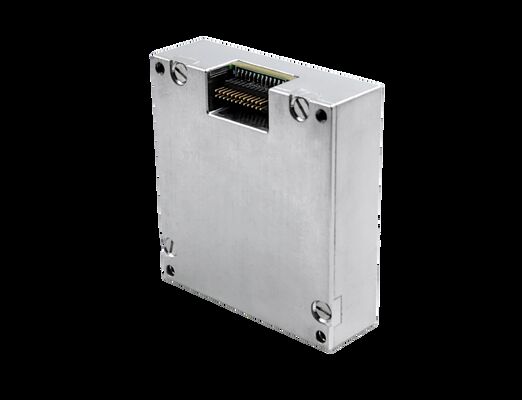

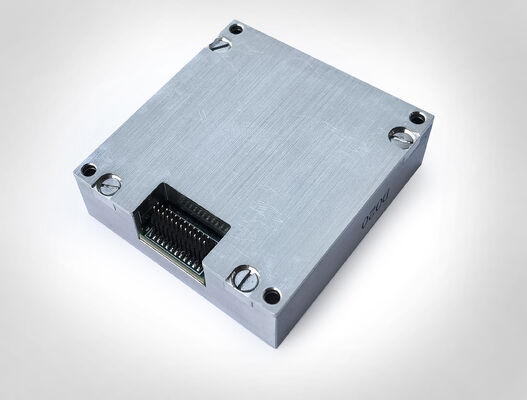

10-Assen IMU Sensor ±0.8°/h Bias Stabiliteit Lage Ruis voor Drone Houdingsregeling

Name: 10-Assen IMU Sensor ±0.8°/h Bias Stabiliteit Lage Ruis voor Drone Houdingsregeling
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Prijs:	500$
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Gyroscoopwaaier:

500/2000 º/s

Geen bias-stabiliteit:

0,8°/u

Versnellingsmeter bias:

00,06 mg

Interface:

SPI/KAN

gewichten:

50 g

Stroomverbruik:

1.5W

Productnaam:

IMU Gyro voor UAV's

Afmetingen:

47×44×14mm

Verpakking Details:

spons + doos

Levering vermogen:

500/maand

Markeren:

10-assige IMU sensor voor drones

lage ruis IMU gyroscoop

hoge stabiliteit drone houdingsregeling

Productbeschrijving

10-Assige IMU-sensor met ±0.8°/h Bias Stabiliteit

Hoogwaardige traagheidsmeeteenheid ontworpen voor drone-attituderegelingstoepassingen die uitzonderlijke precisie en lage ruiskenmerken vereisen.

Productoverzicht

De 16488HB Traagheidsmeeteenheid levert uitzonderlijke prestaties met zijn drie-assige gyroscoop en versnellingsmeter. Deze eenheid is ontworpen voor precisietoepassingen en biedt verbeterde stabiliteit en betrouwbaarheid, waardoor het een ideale vervanging is voor de Adis 16497 in toepassingen die hoge precisie en aanpassingsvermogen vereisen.

Belangrijkste kenmerken

Drie-assige digitale gyroscoop: ±2000°/s dynamisch meetbereik met nul-bias stabiliteit van 3°/h (GJB, 10S, Z-as) en 0.8°/h (ALLAN, Z-as)
Triaxiale digitale versnellingsmeter: ±200g dynamisch meetbereik met nul-bias stabiliteit van 0.4mg (GJB, 10S) en 0.06mg (ALLAN)
Triaxiale digitale magnetometer: 2.5 gauss dynamisch meetbereik
Digitale barometer: 300mbar tot 1100mbar werkbereik
Hoge betrouwbaarheid: MTBF 20.000 uur
Volledige temperatuurbereiknauwkeurigheid: Gegarandeerde prestaties van -40℃ tot +80℃ met ingebouwde temperatuurkalibratie en compensatie
Trillingsbestendigheid: Geschikt voor gebruik onder sterke trillingen (6.06G, 20-2000Hz)
Schokbestendigheid: Bestand tegen grote schokken (1000G, 0.5ms)

Technische specificaties

Gyroscoop parameters

Parameter	Testcondities	Typische waarde	Maximale waarde	Eenheid
Dynamisch meetbereik		500	2000	°/s
Nul-bias stabiliteit	Allan variantie, Z-as	0.8		°/h
Nul-bias stabiliteit	Allan variantie, X- en Y-as	1.6		°/h
Nul-bias stabiliteit	10s gemiddelde (-40℃~+70℃, constante temperatuur), Z-as	3		°/h
Nul-bias stabiliteit	10s gemiddelde (-40℃~+70℃, constante temperatuur), X-as en Y-as	6		°/h
Nul-bias	Nul-bias bereik, Z-as	±0.07		°/s
Nul-bias	Nul-bias bereik, X-as en Y-as	±0.2		°/s
Nul-bias verandering in volledig temperatuurbereik	Z-as	±0.02		°/s
Nul-bias verandering over temperatuur	X- en Y-as	±0.06		°/s
Herhaalbaarheid van opeenvolgende starts	Z-as	0.002
Herhaalbaarheid van opeenvolgende starts	X-as en Y-as	0.006
Herhaalbaarheid van dagelijkse start	Z-as	0.003		/s
Herhaling van start dagelijks	X-as en Y-as	0.009		°/s
Effect van lineaire versnelling op bias		0.002		°/s/g
Invloed van trillingen op nul-bias	Verandering voor en na trillingen	0.002		°/s/g
Invloed van trillingen op nul-bias	Verandering voor en tijdens trillingen	0.002		°/s/g
Nauwkeurigheid van de schaalfactor	Z-as	0.3		%
Nauwkeurigheid van de schaalfactor	X- en Y-as	0.6		%
Niet-lineariteit van de schaalfactor	Z-as	0.01		%FS
Niet-lineariteit van de schaalfactor	X- en Y-as	0.02		%FS
Hoekige willekeurige wandeling		0.15		°/√hr
Ruisdichtheid		0.001		°/s/√Hz
Resolutie		3.052*10⁻⁷		/s/LSB
Bandbreedte		200		Hz

Versnellingsmeter parameters

Parameter	Testcondities	Typische waarde	Maximale waarde	Eenheid
Dynamisch meetbereik		16	200	g
Nul-bias stabiliteit	Allan variantie	0.06		mg
Nul-bias stabiliteit	10s gemiddelde (-40℃~+70℃, constante temperatuur)	0.4		mg
Nul-bias bereik		2		mg
Verandering van nul-bias binnen het hele temperatuurbereik	Piek-tot-piek waarde	4		mg
Herhaalbaarheid van opeenvolgende starts		0.5		mg
Herhaalbaarheid dagelijks geïnitieerd		0.8		mg
Nul-bias temperatuurcoëfficiënt		0.05	0.1	mg/℃
Nauwkeurigheid van de schaalfactor		0.5		%
Niet-lineariteit van de schaalfactor		0.1		%FS
Snelheid willekeurige wandeling		0.029		m/s/√hr
Ruisdichtheid		0.025		mg/√Hz
Resolutie		1.221*10⁻⁸		g/LSB
Bandbreedte		200		Hz

Aanvullende parameters

Parameter	Testcondities	Minimale waarde	Typische waarde	Maximale waarde	Eenheid
Magnetisch veldbereik	Brg,xy		±13		gauss
Magnetisch veldbereik	Brg,z		±25		gauss
Resolutie			0.3		μT
Nauwkeurigheid van de koers	30μT horizontale geomagnetische component, 25℃		±2.5		deg
Dynamisch meetbereik			2.5		gauss
Nul-bias	Niet-magnetische omgeving		15		mgauss
Dynamisch meetbereik		300		1100	mbar
Nul-bias			4.5		mbar
Baudrate	SPI			15	MHz
Baudrate	CAN			1	MHz
Bemonsteringsfrequentie	SPI	2460	2460		Hz
Bemonsteringsfrequentie	CAN		200		Hz
Spanning		3.0	3.3	3.6	V
Stroomverbruik			1.5		W
Rimpel	P-P		100		mV
Settling time	Van 0V tot 3.3V		80		ms
Afmeting			474414		mm
Gewicht			50		g
Bedrijfstemperatuur		-40		70	℃
Opslagtemperatuur		-45		75	℃
Trillingen	20~2000Hz, 6.06g
Impact	1000g, 0.5ms
MTBF			20000		h
Continue werktijd			120		h

Opmerking ①: Bereken de nulafwijking van het hele temperatuurveranderingsproces, de temperatuurveranderingssnelheid is ≤1℃/min en het temperatuurbereik is -40℃~+70℃
Opmerking ②: Trillingsconditie is 6.06G, 20Hz~2000Hz

Schets tekening
