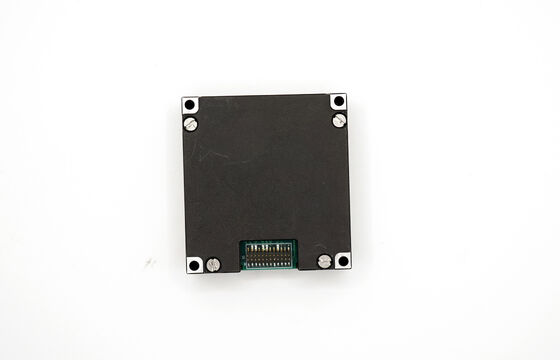

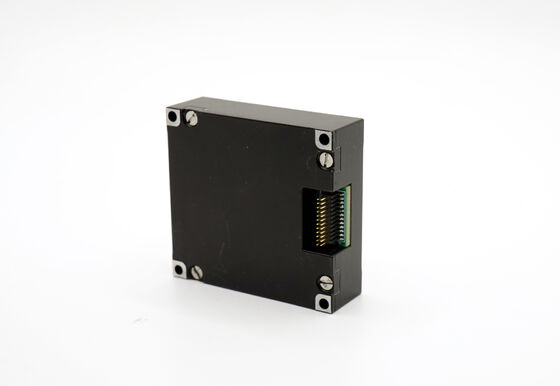

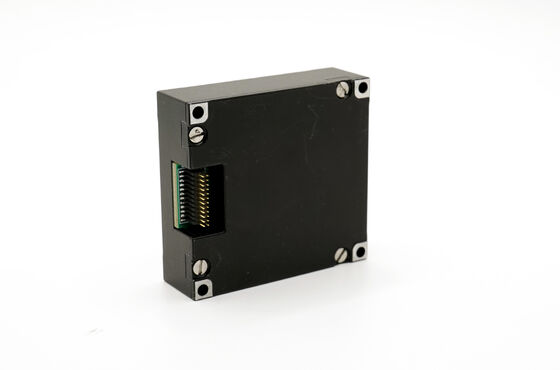

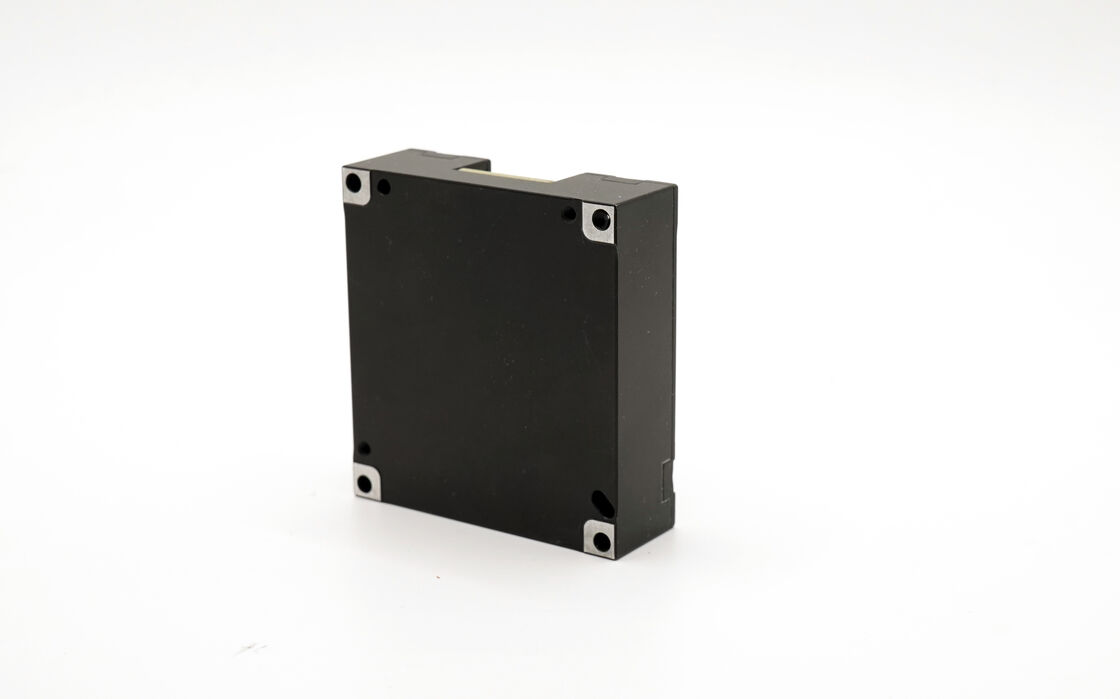

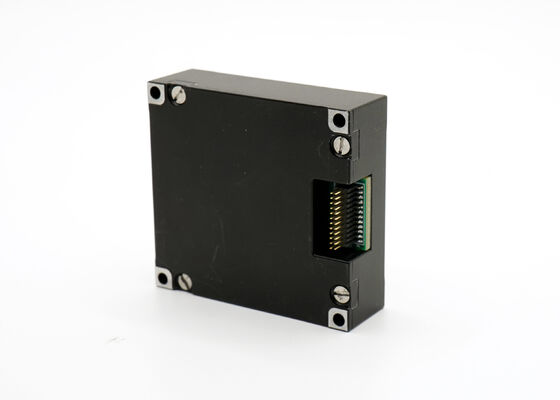

Hoge stabiliteit Adis16497 10-assige traagheidsmeeteenheid voor positionering van autonome voertuigen

Name: Hoge stabiliteit Adis16497 10-assige traagheidsmeeteenheid voor positionering van autonome voertuigen
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Prijs:	500$
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Kalibratie:

In de fabriek gekalibreerd

Gryo Allan variantie:

0.8°/h

Gyroscoopwaaier:

500/2000 °/sec

Maat:

47×44×14mm

Barometer:

300mbar

Communicatie-interface:

1-kanaals SPI/CAN

Verpakking Details:

spons + doos

Levering vermogen:

500/maand

Markeren:

Adis16497 10-assige IMU

traagheidsmeeteenheid met hoge stabiliteit

IMU voor positionering van autonome voertuigen

Productbeschrijving

Hoge Stabiliteit ADIS16497 10-Assige Traagheidsmeeteenheid

Ontworpen voor positionering van autonome voertuigen en hoogwaardige toepassingen

Productoverzicht

De 16488HB IMU is een op MEMS gebaseerde traagheidsmeeteenheid, ontworpen voor veeleisende toepassingen die precisie en betrouwbaarheid vereisen. Met een dynamisch bereik van ±2000º/s en ±200g is deze eenheid ideaal voor onbemande bewegingsdragers, mobiele communicatiesystemen en stabilisatieplatforms. Het dient als een directe vervanging voor de ADIS16497 en levert verbeterde nauwkeurigheid en superieure prestaties.

Belangrijkste kenmerken

Drie-assige digitale gyroscoop

±2000º/s dynamisch meetbereik
Nul-bias stabiliteit: 3°/h (GJB, 10S, Z-as), 0,8°/h (Allan, Z-as)

Triaxiale digitale versnellingsmeter

±200g dynamisch meetbereik
Nul-bias stabiliteit: 0,4 mg (GJB, 10S), 0,06 mg (Allan)

Extra sensoren

Triaxiale digitale magnetometer: 2,5 gauss
Digitale barometer: 300-1100 mbar bereik

Prestaties & Betrouwbaarheid

Hoge betrouwbaarheid: MTBF 20.000 uur
Gegarandeerde nauwkeurigheid over het volledige temperatuurbereik (-40℃ tot +80℃)
Ingebouwde hoogwaardige temperatuurkalibratie en -compensatie
Werkt onder sterke trillingen (6,06G, 20-2000Hz)
Bestand tegen grote impactomstandigheden (1000G, 0,5ms)

Technische specificaties

Parameter	Testomstandigheden	Minimale waarde	Typische waarde	Maximale waarde	Eenheid
Gyroscoop
Dynamisch meetbereik		500		2000	°/s
Nul-bias stabiliteit	Allan variantie, Z-as		0,8		°/h
Nul-bias stabiliteit	Allan variantie, X- en Y-as		1,6		°/h
Nul-bias stabiliteit	10s gemiddelde (-40℃~+70℃), Z-as		3		°/h
Nul-bias stabiliteit	10s gemiddelde (-40℃~+70℃), X- en Y-as		6		°/h
Nul-bias	Nul-bias bereik, Z-as		±0,07		°/s
Nul-bias	Nul-bias bereik, X- en Y-as		±0,2		°/s
Nul-bias verandering	Volledig temperatuurbereik, Z-as		±0,02		°/s
Nul-bias verandering	Volledig temperatuurbereik, X- en Y-as		±0,06		°/s
Herhaalbaarheid opeenvolgende starts	Z-as		0,002
Herhaalbaarheid opeenvolgende starts	X- en Y-as		0,006
Herhaalbaarheid dagelijkse starts	Z-as		0,003		°/s
Herhaalbaarheid dagelijkse starts	X- en Y-as		0,009		°/s
Effect van lineaire versnelling op bias			0,002		°/s/g
Invloed van trillingen op nul-bias	Verandering voor en na trillingen		0,002		°/s/g
Invloed van trillingen op nul-bias	Verandering voor en tijdens trillingen		0,002		°/s/g
Nauwkeurigheid schaalfactor	Z-as		0,3		%
Nauwkeurigheid schaalfactor	X- en Y-as		0,6		%
Niet-lineariteit schaalfactor	Z-as		0,01		%FS
Niet-lineariteit schaalfactor	X- en Y-as		0,02		%FS
Willekeurige hoekbeweging			0,15		°/√hr
Ruisdichtheid			0,001		°/s/√Hz
Resolutie			3,052*10⁻⁷		°/s/LSB
Bandbreedte			200		Hz
Versnellingsmeter
Dynamisch meetbereik		16		200	g
Nul-bias stabiliteit	Allan variantie		0,06		mg
Nul-bias stabiliteit	10s gemiddelde (-40℃~+70℃)		0,4		mg
Nul-bias bereik			2		mg
Nul-bias verandering	Volledig temperatuurbereik, piek-tot-piek		4		mg
Herhaalbaarheid opeenvolgende starts			0,5		mg
Herhaalbaarheid dagelijkse starts			0,8		mg
Temperatuurcoëfficiënt nul-bias		0,05	0,1		mg/℃
Nauwkeurigheid schaalfactor			0,5		%
Niet-lineariteit schaalfactor			0,1		%FS
Willekeurige snelheidsbeweging			0,029		m/s/√hr
Ruisdichtheid			0,025		mg/√Hz
Resolutie			1,221*10⁻⁸		g/LSB
Bandbreedte			200		Hz
Magnetometer
Magnetisch veldbereik	Brg,xy		±13		gauss
Magnetisch veldbereik	Brg,z		±25		gauss
Resolutie			0,3		μT
Nauwkeurigheid richting	30μT horizontale geomagnetische component, 25℃		±2,5		deg
Dynamisch meetbereik			2,5		gauss
Nul-bias	Niet-magnetische omgeving		15		mgauss
Barometer
Dynamisch meetbereik		300		1100	mbar
Nul-bias			4,5		mbar
Communicatie-interface
Baudrate	1-weg SPI			15	MHz
Baudrate	1-weg CAN			1	MHz
Bemonsteringsfrequentie	SPI	2460	2460		Hz
Bemonsteringsfrequentie	CAN		200		Hz
Elektrische kenmerken
Spanning		3,0	3,3	3,6	V
Stroomverbruik				1,5	W
Rimpel	P-P			100	mV
Settling time	Van 0V tot 3,3V			80	ms
Structurele kenmerken
Afmetingen			474414		mm
Gewicht			50		g
Gebruiksomgeving
Bedrijfstemperatuur		-40		70	℃
Opslagtemperatuur		-45		75	℃
Trillingen	20-2000Hz, 6,06g
Impact	1000g, 0,5ms
Betrouwbaarheid
MTBF			20000		h
Continue werktijd			120		h

①: Bereken de nulafwijking van het gehele temperatuurveranderingsproces, temperatuurveranderingssnelheid ≤1℃/min, temperatuurbereik -40℃~+70℃

②: Trillingsconditie is 6,06G, 20Hz~2000Hz

Overzichtstekening
