Volgende generatie 10-assige traagheidsmetingseenheid voor nauwkeurige navigatie

Name: Volgende generatie 10-assige traagheidsmetingseenheid voor nauwkeurige navigatie
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Prijs:	500$
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Dynamisch meetbereik:

500/2000 °/sec

Gyro bias stabiliteit:

0,8°/u

Willekeurige wandeling:

0.15°/√h

Acceleromete-bereik:

16/200g

Algemene afmetingen:

47×44×14

Interface:

KAN/SPI

Verpakking Details:

spons + doos

Levering vermogen:

500/maand

Markeren:

10-assige IMU voor nauwkeurige navigatie

inertiële meeteenheid met gyroscoop

een hoge nauwkeurigheid van de IMU-versnellingsmeter

Productbeschrijving

Volgende generatie 10-assige traagheidsmetingseenheid voor nauwkeurige navigatie

Productoverzicht

De...16488HB IMUHet heeft ingebouwde MEMS-sensoren met hoge prestaties die uitzonderlijke bewegingsdetectiemogelijkheden bieden.Geavanceerde temperatuurkalibratie- en compensatiealgoritmen zorgen voor een hoge nauwkeurigheid in dynamische omgevingenDeze eenheid dient als een ideaal alternatief voor deAdis 16497, die een superieure prestatie biedt voor onbemande voertuigen en kaartsystemen.

Productkenmerken

Digitale gyroscoop met drie assen:±2000°/s dynamisch meetbereik; nulverschilstabiliteit: 3°/h (GJB, 10S, Z-as), 0,8°/h (ALLAN, Z-as)
Digitale drieassige versnellingsmeter:±200 g dynamisch meetbereik; nul-biasstabiliteit: 0,4 mg (GJB, 10S), 0,06 mg (ALLAN)
Digitale magnetometer met drieaxel:2.5 gauss
Digitale barometer:300mbar ~ 1100mbar
Hoge betrouwbaarheid:MTBF 20.000 uur
Gegarandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C tot +80 °C):Ingebouwde hoogwaardige temperatuurkalibratie- en compensatiealgoritme
Vibratieweerstand:geschikt voor gebruik onder sterke trillingen (6,06 G, 20-2000 Hz)
Schokvastheid:Geschikt voor werkzaamheden onder grote slagomstandigheden (1000 G, 0,5 ms)

Technische specificaties

Parameter	Testomstandigheden	Minwaarde	Typische waarde	Maximale waarde	Eenheid
Gyroscoop
Dynamisch meetbereik			500	2000	°/s
Stabiliteit van nul bias	Allan-variantie, Z-as		0.8		°/h
Stabiliteit van nul bias	Allan-variantie, X- en Y-as		1.6		°/h
Stabiliteit van nul bias	10 seconden gemiddeld (-40°C tot +70°C, constante temperatuur), Z-as		3		°/h
Stabiliteit van nul bias	10 seconden gemiddelde (-40 °C tot +70 °C, constante temperatuur), as X en as Y		6		°/h
Nul vooroordelen	Nul-biasbereik, Z-as		±0.07		°/s
Nul vooroordelen	Nul-biasbereik, X-as en Y-as		±0.2		°/s
Nul vervorming in het volledige temperatuurbereik, Z-as			±0.02		°/s
Nul vervorming van de temperatuur, as X en Y			±0.06		°/s
Vervangende startherhaalbaarheid, Z-as			0.002
Volgende startherhaalbaarheid, X-as en Y-as			0.006
Dag-na-dag startherhaalbaarheid, Z-as			0.003		/s
Begin herhaling dag voor dag, X-as en Y-as			0.009		°/s
Effect van lineaire versnelling op bias			0.002		°/s/g
Invloed van trillingen op nulverschillen, verandering vóór en na trillingen			0.002		°/s/g
Invloed van trillingen op nulverschillen, veranderingen vóór en tijdens trillingen			0.002		°/s/g
Accuraatheid van de schaalfactor, Z-as			0.3		%
Accuraatheid van de schaalfactor, X- en Y-as			0.6		%
Niet-lineaire schaalfactor, Z-as			0.01		% FS
Niet-lineariteit van schaalfactor, as X en Y			0.02		% FS
Hoekige willekeurige wandeling			0.15		°/√ uur
Ruisdichtheid			0.001		°/s/√Hz
Resolutie			3.052*10−7		/s/LSB
Bandbreedte			200		Hz
Accelerometer
Dynamisch meetbereik			16	200	g
Stabiliteit van nul bias	Allan-variantie		0.06		- mg
Stabiliteit van nul bias	10 seconden gemiddeld (-40°C tot +70°C, constante temperatuur)		0.4		- mg
Nul-biasbereik			2		- mg
Verandering van de neiging tot nul binnen het gehele temperatuurbereik, piek-tot-piek waarde		4		- mg
Herhaalbaarheid van opeenvolgende starts			0.5		- mg
Dagelijks geïnitieerde herhaalbaarheid			0.8		- mg
Temperatuurcoëfficiënt met nul-bias		0.05	0.1		mg/°C
Accuraatheid van de schaalfactor			0.5		%
Niet-lineariteit van schaalfactoren			0.1		% FS
Snelheid willekeurige wandeling			0.029		m/s/√hr
Ruisdichtheid			0.025		mg/√Hz
Resolutie			1.221*10−8		g/LSB
Bandbreedte			200		Hz
Magnetometer
Magnetische veldbereik	Brg, sexy.		±13		Gauss
Magnetische veldbereik	Brg,z.		± 25		Gauss
Resolutie			0.3		μT
Precies van de koers	30 μT horizontale geomagnetische component, 25°C		±2.5		de
Dynamisch meetbereik			2.5		Gauss
Nul vooroordelen	Niet-magnetische omgeving		15		- Ja.
Barometer
Dynamisch meetbereik		300		1100	mbar
Nul vooroordelen			4.5		mbar
Communicatie-interface
Eenrichtingsverkeer	Baud-tarief			15	MHz
Eenrichtingsvermogen	Baud-tarief			1	MHz
Frequentie van de bemonstering	SPI	2460	2460		Hz
Frequentie van de bemonstering	KAN	200
Elektrische kenmerken
Spanning		3.0	3.3	3.6	V
Energieverbruik				1.5	W
Ripple	P-P			100	mV
Verrekeningstijd	van 0 V tot en met 3,3 V			80	ms
Structurele kenmerken
Grootte			474414		mm
Gewicht			50		g
Gebruik van het milieu
Werktemperatuur		-40		70	°C
Bergingstemperatuur		-45		75	°C
Vibratie			20-2000 Hz, 6,06 g
Gevolgen			1000 g, 0,5 ms
Betrouwbaarheid
MTBF			20000		h
Continu werktijd			120		h

①: Berekenen van de nuldeviatie van het gehele temperatuurveranderingsproces, waarbij de temperatuurverandering ≤1°C/min is en het temperatuurbereik -40°C tot +70°C is

②: Trillingsconditie is 6,06 G, 20 Hz tot 2000 Hz

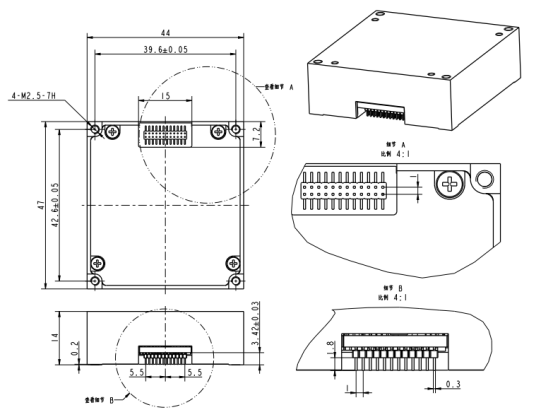

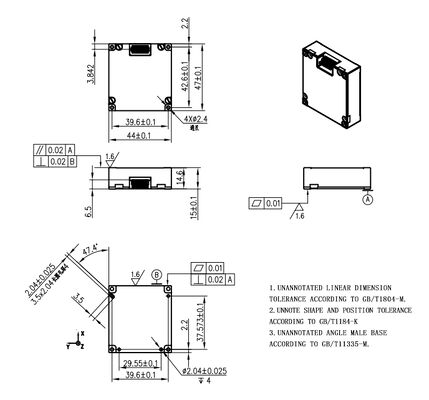

Ontwerp van de lijn

Technical outline drawing and dimensions of the 16488HB IMU unit measuring 47Ã44Ã14 mm
