ADIS16475 Volledig gekalibreerde IMU met temperatuur- en misalignementcompensatie

Name: ADIS16475 Volledig gekalibreerde IMU met temperatuur- en misalignementcompensatie
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 500 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Prijs:	500$
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Hoekige willekeurige wandeling:

0.15°/√h

Geen bias-stabiliteit:

0,8°/u

Communicatie-interface:

1 kanaal SPI/KAN

Accelerometer willekeurige wandeling:

0,05~0,07 m/s/h-², 1 sigma

Maximale hoeksnelheid:

±500/2000°/s

Nauwkeurigheid van de gyroschaalfactor:

0,3%

Versnellingsmeterbereik:

±16/200g

Maat:

47×44×14mm

Verpakking Details:

spons + doos

Levering vermogen:

500/maand

Markeren:

Volledig gekalibreerde IMU-sensor

IMU met temperatuurcompensatie

Misalignementgecompenseerde IMU-versnellingsmeter

Productbeschrijving

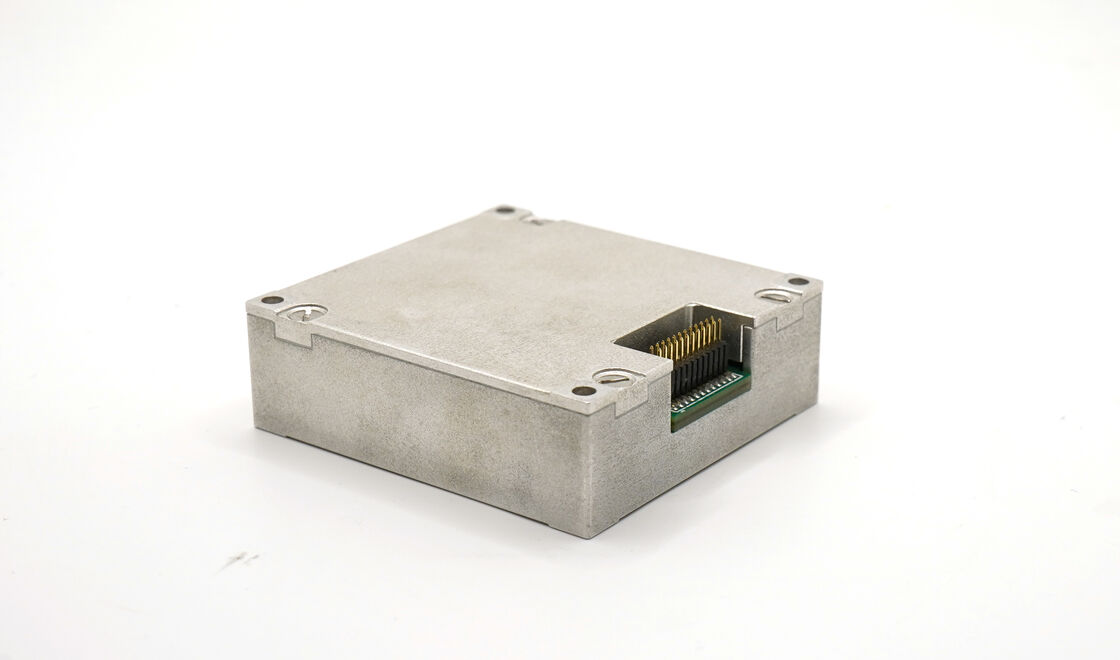

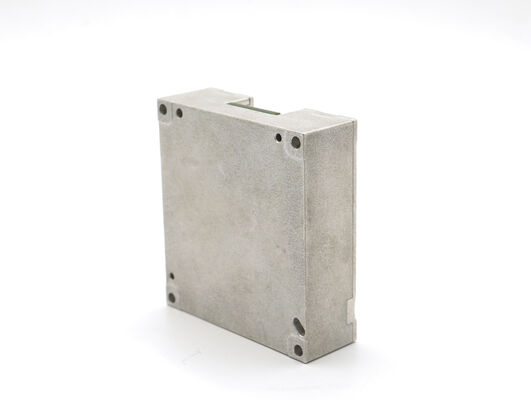

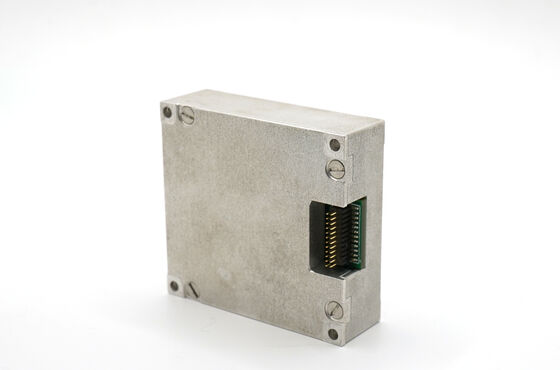

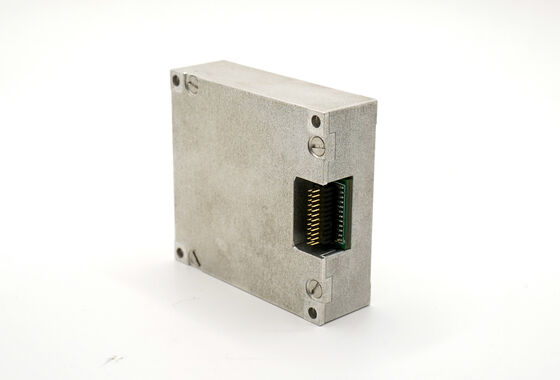

ADIS16475 Volledig Gekalibreerde IMU met Temperatuur- en Misalignementcompensatie

De 16488HB IMU levert zeer nauwkeurige bewegingsdetectie, met een drie-assige MEMS-gyroscoop en -versnellingsmeter. Met een hoge MTBF en een robuust ontwerp kan deze eenheid de Adis 16497 vervangen in toepassingen die betrouwbare bewegingstracking vereisen, zoals landmeten, onbemande voertuigen en communicatie in beweging.

Producteigenschappen

Drie-assige Digitale Gyroscoop

±2000°/s dynamisch meetbereik
Nul-bias stabiliteit: 3°/h (GJB, 10S, Z-as), 0,8°/h (ALLAN, Z-as)

Triaxiale Digitale Versnellingsmeter

±200g dynamisch meetbereik
Nul-bias stabiliteit: 0,4mg (GJB, 10S), 0,06mg (ALLAN)

Extra Sensoren

Triaxiale digitale magnetometer: 2,5 gauss
Digitale barometer: 300 mbar ~ 1100 mbar

Prestaties & Betrouwbaarheid

Hoge betrouwbaarheid: MTBF 20.000 uur
Gegarandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40℃ tot +80℃)
Ingebouwd hoogwaardig temperatuurkalibratie- en compensatiealgoritme
Geschikt voor gebruik onder sterke trillingen (6,06G, 20-2000Hz)
Geschikt voor gebruik onder grote impactcondities (1000G, 0,5ms)

Technische Specificaties

Parameter	Testcondities	Minimum	Typisch	Maximum	Eenheid
Gyroscoop
Dynamisch meetbereik			500	2000	°/s
Nul-bias stabiliteit	Allan variantie, Z-as		0,8		°/h
Nul-bias stabiliteit	Allan variantie, X- en Y-as		1,6		°/h
Nul-bias stabiliteit	10s gemiddelde (-40℃ tot +70℃, constante temperatuur), Z-as		3		°/h
Nul-bias stabiliteit	10s gemiddelde (-40℃ tot +70℃, constante temperatuur), X-as en Y-as		6		°/h
Nul-bias	Nul-bias bereik, Z-as		±0,07		°/s
Nul-bias	Nul-bias bereik, X-as en Y-as		±0,2		°/s
Nul-bias verandering in volledig temperatuurbereik	Z-as		±0,02		°/s
Nul-bias verandering over temperatuur	X- en Y-as		±0,06		°/s
Herhaalbaarheid van opeenvolgende starts	Z-as		0,002
Herhaalbaarheid van opeenvolgende starts	X-as en Y-as		0,006
Herhaalbaarheid van dagelijkse start	Z-as		0,003		/s
Herhaling van start dagelijks	X-as en Y-as		0,009		°/s
Effect van lineaire versnelling op bias			0,002		°/s/g
Invloed van trillingen op nul-bias	Verandering voor en na trillingen		0,002		°/s/g
Invloed van trillingen op nul-bias	Verandering voor en tijdens trillingen		0,002		°/s/g
Nauwkeurigheid van de schaalfactor	Z-as		0,3		%
Nauwkeurigheid van de schaalfactor	X- en Y-as		0,6		%
Niet-lineariteit van de schaalfactor	Z-as		0,01		%FS
Niet-lineariteit van de schaalfactor	X- en Y-as		0,02		%FS
Willekeurige hoekbeweging			0,15		°/√hr
Ruisdichtheid			0,001		°/s/√Hz
Resolutie			3,052*10⁻⁷		/s/LSB
Bandbreedte			200		Hz
Versnellingsmeter
Dynamisch meetbereik			16	200	g
Nul-bias stabiliteit	Allan variantie		0,06		mg
Nul-bias stabiliteit	10s gemiddelde (-40℃ tot +70℃, constante temperatuur)		0,4		mg
Nul-bias bereik			2		mg
Verandering van nul-bias binnen het gehele temperatuurbereik	Piek-tot-piek waarde		4		mg
Herhaalbaarheid van opeenvolgende starts			0,5		mg
Herhaalbaarheid dagelijks geïnitieerd			0,8		mg
Temperatuurcoëfficiënt van nul-bias		0,05	0,1		mg/℃
Nauwkeurigheid van de schaalfactor			0,5		%
Niet-lineariteit van de schaalfactor			0,1		%FS
Willekeurige snelheidsbeweging			0,029		m/s/√hr
Ruisdichtheid			0,025		mg/√Hz
Resolutie			1,221*10⁻⁸		g/LSB
Bandbreedte			200		Hz
Magnetometer
Magnetisch veldbereik	Brg,xy		±13		gauss
Magnetisch veldbereik	Brg,z		±25		gauss
Resolutie			0,3		μT
Nauwkeurigheid van de koers	30μT horizontale geomagnetische component, 25℃		±2,5		deg
Dynamisch meetbereik			2,5		gauss
Nul-bias	Niet-magnetische omgeving		15		mgauss
Barometer
Dynamisch meetbereik		300		1100	mbar
Nul-bias			4,5		mbar
Communicatie-interface
Baudrate	1-weg SPI			15	MHz
Baudrate	1-weg CAN			1	MHz
Bemonsteringsfrequentie	SPI	2460	2460		Hz
Bemonsteringsfrequentie	CAN		200		Hz
Elektrische Kenmerken
Spanning		3,0	3,3	3,6	V
Stroomverbruik			1,5		W
Rimpel	P-P			100	mV
Settling time	Van 0V tot 3,3V			80	ms
Structurele Kenmerken
Afmetingen			474414		mm
Gewicht			50		g
Gebruiksomgeving
Bedrijfstemperatuur		-40		70	℃
Opslagtemperatuur		-45		75	℃
Trillingen			20-2000Hz, 6,06g
Impact			1000g, 0,5ms
Betrouwbaarheid
MTBF			20000		h
Continue werktijd			120		h

Opmerking ①: Bereken de nulafwijking van het gehele temperatuurveranderingsproces, de temperatuurveranderingssnelheid is ≤1℃/min en het temperatuurbereik is -40℃ tot +70℃
Opmerking ②: Trillingsconditie is 6,06G, 20Hz-2000Hz
