De Sensor van de versnellingsmetergyroscoop

10-assige hoge precisie IMU met gyro, versnellingsmeter, magnetometer & barometer

Name: 10-assige hoge precisie IMU met gyro, versnellingsmeter, magnetometer & barometer
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 670.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	16488HB
MOQ:	1
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

500/2000°/sec

nul bias stabiliteit:

0,8°/u

bandbreedte:

200 Herz

Willekeurige wandelcoëfficiënt:

≤ 0,15°/Vh

Geen biasverandering over temperatuur, X- en Y-as:

±0,06°/s

Ruisdichtheid:

0,001°/s/√Hz

Verpakking Details:

spons + doos

Levering vermogen:

500/maand

Markeren:

10-assige hoge precisie IMU

IMU met gyro en versnellingsmeter

Hoge precisie magnetometer en barometer

Productbeschrijving

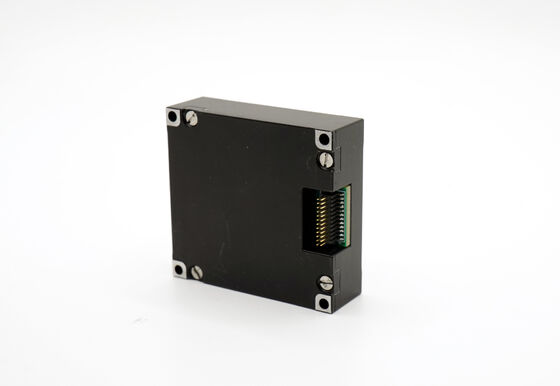

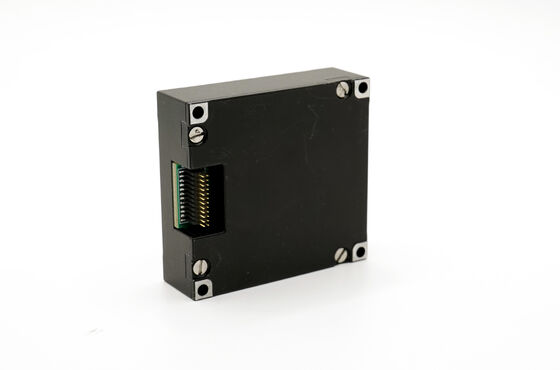

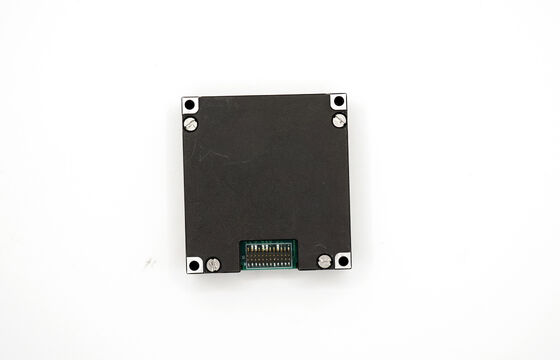

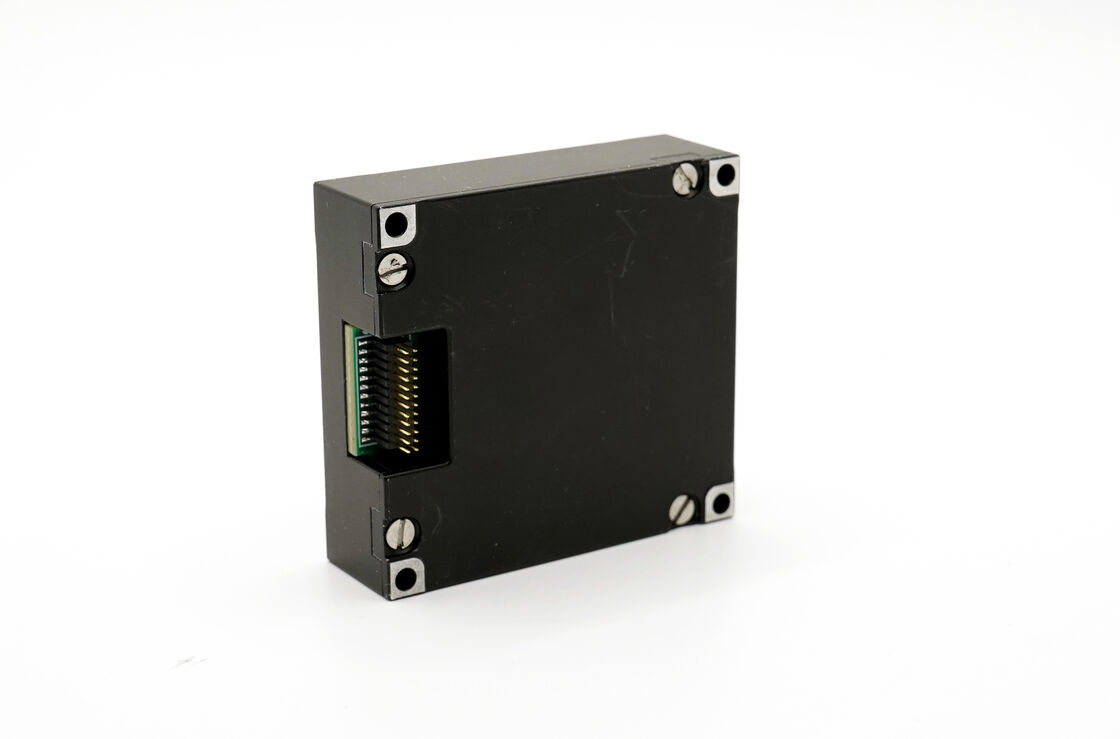

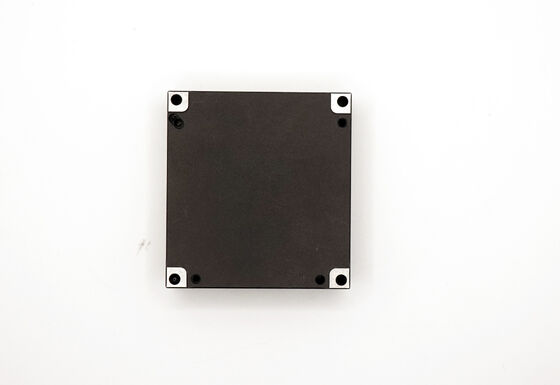

10 Axis High Precision IMU met gyro, versnellingsmeter, magnetometer en barometer

Productoverzicht

De 16488HB Inertial Measurement Unit (IMU) is een MEMS-gebaseerde IMU met hoge prestaties met een drieassige digitale gyroscoop, accelerometer en magnetometer.Deze nauwkeurige navigatie-eenheid biedt een dynamisch bereik van ±2000o/s voor de gyroscoop en ±200g voor de versnellingsmeterMet zijn uitzonderlijke betrouwbaarheid en aanpassingsvermogen is het een ideale oplossing voor onbemande dragers, mobiele communicatie en landmeting.Dit model dient als een volledige vervanging voor de Adis 16497, waardoor de nauwkeurigheid en stabiliteit voor kritieke operaties worden verbeterd.

Productkenmerken

Digitale gyroscoop met drie assen:±2000o/s dynamisch meetbereik met een stabiliteit van nul bias van 3°/H (GJB, 10S, Z-as) en 0,8°/H (ALLAN, Z-as)
Digitale drieassige versnellingsmeter:±200 g dynamisch meetbereik met een nul-biasstabiliteit van 0,4 mg (GJB, 10S) en 0,06 mg (ALLAN)
Digitale magnetometer met drieaxel:2.5 gauss meetbereik
Digitale barometer:300mbar tot 1100mbar
Hoge betrouwbaarheid:MTBF 20.000 uur
Volledige temperatuurbereik nauwkeurigheid:Gegarandeerde prestaties van -40 °C tot +80 °C met ingebouwde temperatuurkalibratie en compensatie
Vibratieweerstand:geschikt voor gebruik onder sterke trillingen (6,06 G, 20-2000 Hz)
Schokvastheid:Geschikt voor werkzaamheden onder grote slagomstandigheden (1000 G, 0,5 ms)

Technische specificaties

Parameter	Testomstandigheden	Minwaarde	Typische waarde	Maximale waarde	Eenheid
Gyroscoop
Dynamisch meetbereik		500		2000	°/s
Stabiliteit van nul bias	Allan-variantie, Z-as		0.8		°/h
Stabiliteit van nul bias	Allan-variantie, X- en Y-as		1.6		°/h
Stabiliteit van nul bias	10 seconden gemiddeld (-40°C~+70°C, constante temperatuur), Z-as		3		°/h
Stabiliteit van nul bias	10 seconden gemiddelde (-40°C~+70°C, constante temperatuur), as X en Y		6		°/h
Nul vooroordelen	Nul-biasbereik, Z-as		±0.07		°/s
Nul vooroordelen	Zero-biasbereik, X- en Y-as		±0.2		°/s
Nul vooringenomenheid in het volledige temperatuurbereik	Z-as		±0.02		°/s
Nul vooringenomenheid over temperatuur	X- en Y-as		±0.06		°/s
Accuraatheid van de schaalfactor	Z-as		0.3		%
Accuraatheid van de schaalfactor	X- en Y-as		0.6		%
Hoekige willekeurige wandeling			0.15		°/√ uur
Ruisdichtheid			0.001		°/s/√Hz
Accelerometer
Dynamisch meetbereik		16		200	g
Stabiliteit van nul bias	Allan-variantie		0.06		- mg
Stabiliteit van nul bias	Gemiddeld 10 seconden (-40°C~+70°C, constante temperatuur)		0.4		- mg
Nul-biasbereik			2		- mg
Accuraatheid van de schaalfactor			0.5		%
Ruisdichtheid			0.025		mg/√Hz
Magnetometer
Magnetische veldbereik	Brg, sexy.		±13		Gauss
Precies van de koers	30 μT horizontale geomagnetische component, 25°C		±2.5		de
Elektrische kenmerken
Spanning		3.0	3.3	3.6	V
Energieverbruik			1.5		W
Structurele kenmerken
Grootte			474414		mm
Gewicht			50		g

Opmerking: bij berekeningen met nulverschillen voor het volledige temperatuurveranderingsproces wordt aangenomen dat de temperatuurverandering ≤ 1°C/min is binnen het bereik van -40°C tot +70°C. De trillingsomstandigheden zijn 6,06 G, 20Hz-2000Hz.

Ontwerp van de lijn
