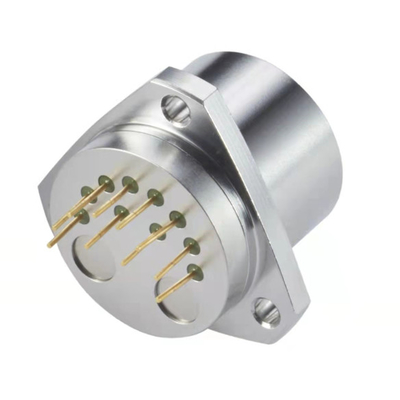

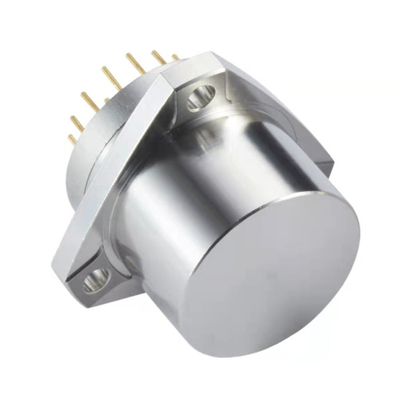

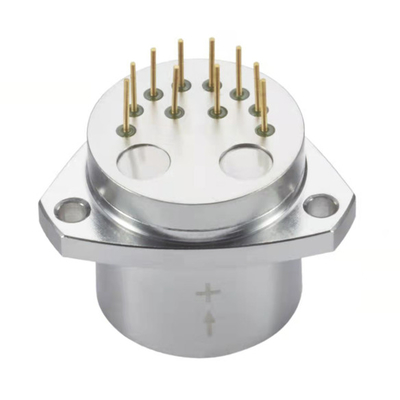

Tactische kwaartsversnellingsmeter Q-Flex QA3000 vervanging Honeywell voor ruimtevaart en luchtvaart

Tactische kwaartsversnellingsmeter Q-Flex QA3000 vervanging Honeywell voor ruimtevaart en luchtvaart

• Productbeschrijving

  ACC1-serievIbratiea.cversnellingsbeveiligingis een hoogprecisieversnellingsmeter met een uitstekende langetermijnstabiliteit, herhaalbaarheid, startprestaties, aanpassingsvermogen voor het milieu en hoge betrouwbaarheid.Het kan worden gebruikt voor zowel statische als dynamische testsHet is ook een standaard trillings- en kantelsensor.

  De uitgangsstroom van het product heeft een lineaire relatie met de kracht of versnelling,en de gebruiker kan de juiste bemonsteringsweerstand selecteren door middel van berekeningen om een hoge precisie output te bereikenDe ingebouwde temperatuursensor kan worden gebruikt om de vertekening en schaalfactor te compenseren en de invloed van de omgevingstemperatuur te verminderen volgens de vereisten van de gebruiker.

• Technische parameter

  Reeksennummer	Parameter	ACC1-01	ACC1-02	ACC1-03
  1	Bereik	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g	± 50 g,± 60 g,± 70 g
  2	Takspercentage	5 μg	5 μg	5 μg
  3	Bias K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
  4	Schaalfactor K1	10,0 tot 1,30 mA/g	10,0 tot 1,30 mA/g	10,0 tot 1,30 mA/g
  5	Niet-lineaire coëfficiënt K2 van klasse II	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
  6	0g Stabiliteit op korte termijn van 4 uur	≤ 10 μg	≤ 10μg	≤10 μg
  7	1g Stabiliteit op korte termijn van 4 uur	≤ 10 ppm	≤ 10 ppm	≤10 ppm
  8	Bias c.omvattende herhaalbaarheid σK0 (1σ, 1 maand)	≤ 10 μg	≤15μg	≤25 μg
  9	Schaalfactorc.alomvattendHerhaalbaarheid σ K1/K1 (1σ, 1 maand)	≤ 10ppm	≤20 ppm	≤30 ppm
  10	Niet-lineaire coëfficiëntc.omvattende herhaalbaarheid K2/K1 (1σ, 1 maand)	≤ ± 10 μg/g2	≤ ±15 μg /g2	≤ ±20 μg /g2
  11	Biastemperatuurcoëfficiënt (gemiddelde volle temperatuur)	≤ ± 10 μg /°C	≤ ±20 μg /°C	≤ ±30 μg /°C
  12	Temperatuur van de schaalfactor Coëfficiënt (gemiddeld over)  Temperatuur)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
  13	Ruis (840 Ω bemonsteringsweerstand)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
  14	Natuurlijke frequentie	400 tot 800 Hz	400 tot 800 Hz	400 tot 800 Hz
  15	Bandbreedte	800 tot 2500 Hz	800 tot 2500 Hz	800 tot 2500 Hz
  16	Willekeurige trillingen	6g ((20-2000 Hz)	6g ((20-2000 Hz)	6g ((20-2000 Hz)
  17	Gevolgen	100 g,8ms,1/2sin	100 g,8ms,1/2sin	100 g,8ms,1/2sin
  18	Werktemperatuurbereik	-55°C tot +85°C	-55°C tot +85°C	-55°C tot +85°C
  19	Bergingstemperatuurbereik	-60°C tot +120°C	-60°C tot +120°C	-60°C tot +120°C
  20	Stroomvoorziening	±12~±15V	±12~±15V	±12~±15V
  21	Huidig verbruik	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
  22	Temperatuursensor	Optie	Optie	Optie
  23	Grootte	F25.4x30 mm	F25.4x30 mm	F25.4x30 mm
  24	Gewicht	≤ 80 g	≤ 80 g	≤ 80 g

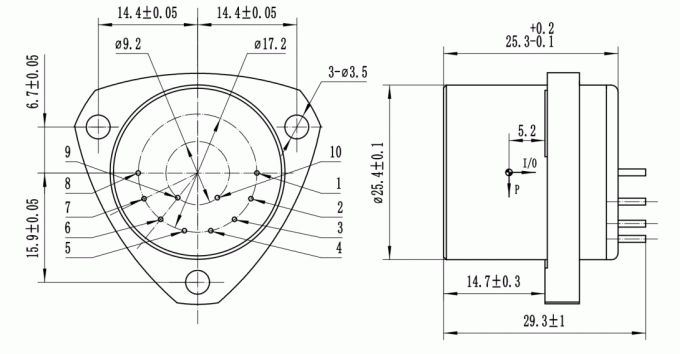

  Afmeting tekening
