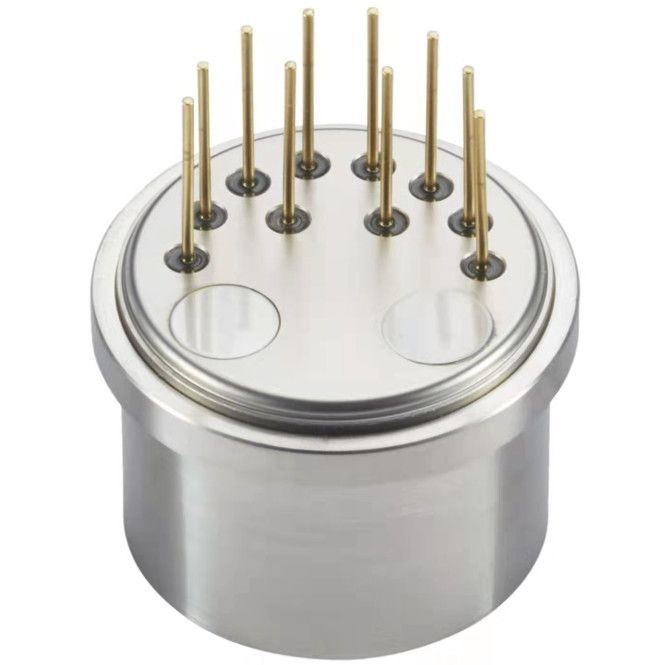

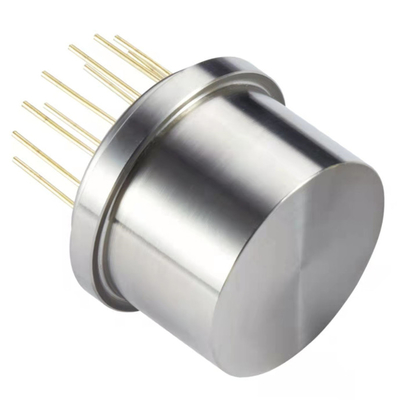

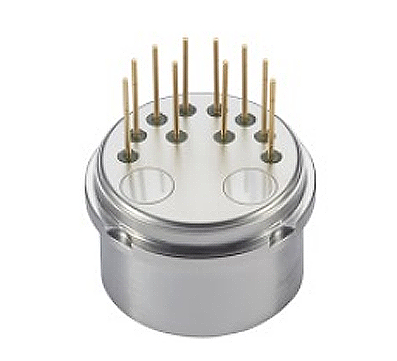

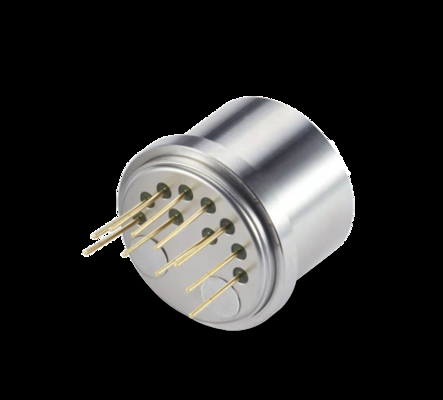

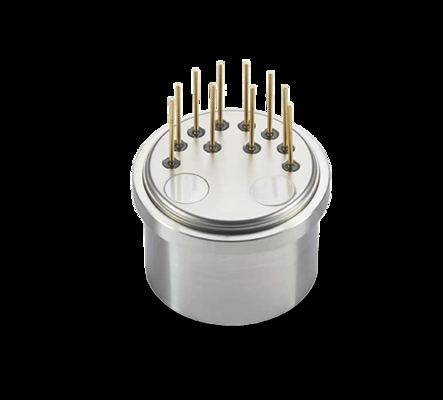

Vibratiesensor met een enkelassige kwartsversnellingsmeter Honeywell Q-Flex QA-750

Vibratiesensor met een enkelassige kwartsversnellingsmeter Honeywell Q-Flex QA-750

• Productbeschrijving

De ACC3-serie trillingsversnellingssensoris een compacte, zeer nauwkeurige versnellingsmeter met een breed bereik, ontworpen voor zowel statische als dynamische metingen.sterke aanpassingsvermogen tegen het milieuHet werkt ook effectief als een standaard trillings- of kantelsensor.de ACC3-serie biedt een lineaire stroomuitgang die overeenkomt met de toegepaste kracht of versnellingGebruikers kunnen een geschikte bemonsteringsweerstand berekenen en selecteren om zeer nauwkeurige resultaten te verkrijgen.de sensor integreert een temperatuursensor om compensatie van bias en schaalfactor te ondersteunen, waarbij de invloed van de omgevingstemperatuur wordt geminimaliseerd in overeenstemming met de specifieke eisen van de gebruiker.

• Technische parameter




  Reeksennummer	Parameter	ACC3-01	ACC3-02	ACC3-03
  1	Bereik	± 60 g	± 60 g	± 70 g /± 100 g
  2	Takspercentage	5 μg	5 μg	5 μg
  3	Bias K0/K1	≤ ± 5 mg	≤ ± 5 mg	≤ ± 5 mg
  4	Schaalfactor K1	1.0±0,2 mA/g	1.0±0,2 mA/g	00,6 ± 0,2 mA/g
  5	Niet-lineaire coëfficiënt K2 van klasse II	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 20 μg/g2
  6	0 g Stabiliteit op korte termijn van 4 uur	≤ 10 μg	≤ 20 μg	≤ 20 μg
  7	1 g Stabiliteit op korte termijn van 4 uur	≤ 10 ppm	≤ 20 ppm	≤ 20 ppm
  8	Bias-omvattende herhaalbaarheid σK0 (1σ, 1 maand)	≤ 15 μg	≤ 50 μg	≤ 50 μg
  9	Omvattende herhaalbaarheid met schaalfactor σ K1/K1 (1σ, 1 maand)	≤ 15 ppm	≤ 50 ppm	≤ 50 ppm
  10	Niet-lineaire coëfficiënt omvattende herhaalbaarheid K2/K1 (1σ, 1 maand)	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 30 μg/g2
  11	Biastemperatuurcoëfficiënt (gemiddelde volle temperatuur)	≤ ± 15 μg /°C	≤ ± 50 μg /°C	≤ ± 50 μg /°C
  12	Temperatuurcoëfficiënt van de schaalfactor (gemiddeld op temperatuur)	≤ ± 15 ppm /°C	≤ ± 80 ppm /°C	≤ ± 50 ppm /°C
  13	Ruis (840 Ω bemonsteringsweerstand)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
  14	Natuurlijke frequentie	350 tot 800 Hz	350 tot 800 Hz	350 tot 800 Hz
  15	Bandbreedte	800 tot 2500 Hz	800 tot 2500 Hz	800 tot 2500 Hz
  16	Willekeurige trillingen	10 g ((20-2000 Hz)	10 g ((20-2000 Hz)	10 g ((20-2000 Hz)
  17	Gevolgen	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin
  18	Werktemperatuurbereik	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
  19	Bergingstemperatuurbereik	-60°C tot +120°C	-60°C tot +120°C	60°C tot + 120°C
  20	Stroomvoorziening	±12~±15V	±12~±15V	±12~±15V
  21	Huidig verbruik	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
  22	Temperatuursensor	Gebruiker aanpasbaar	Gebruiker aanpasbaar	Gebruiker aanpasbaar
  23	Grootte	F18.2x23mm	F18.2x23mm	F18.2x23mm
  24	Gewicht	≤ 30 g	≤ 30 g	≤ 30 g




  Afmeting tekening
