All-in-one 10-assige slimme IMU met geïntegreerd sensorfusiealgoritme

Name: All-in-one 10-assige slimme IMU met geïntegreerd sensorfusiealgoritme
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

3 °/u

Zero-bias bereik, Z-as:

±0,07°/s

Zero-bias bereik, X-as en Y-as:

±0,2°/s

Hoekige willekeurige wandeling:

0,15°/√uur

Ruisdichtheid:

0,001°/s/√Hz

Bandbreedte:

200 Hz

Verpakking Details:

spons + doos

Levering vermogen:

500/maand

Markeren:

10-assige slimme IMU-sensor

IMU met sensorfusie-algoritme

geïntegreerde gyromodule van de versnellingsmeter

Productbeschrijving

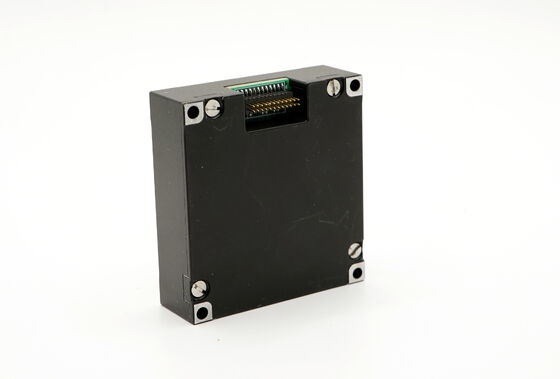

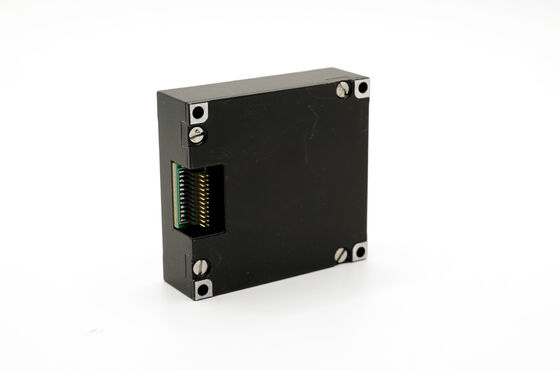

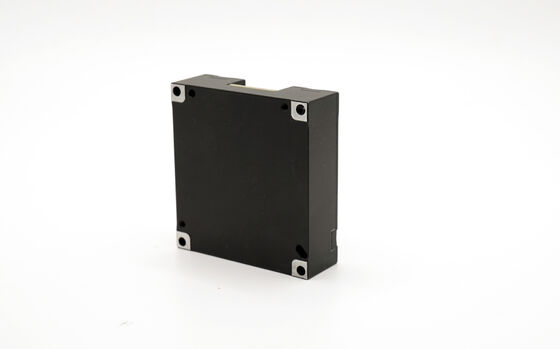

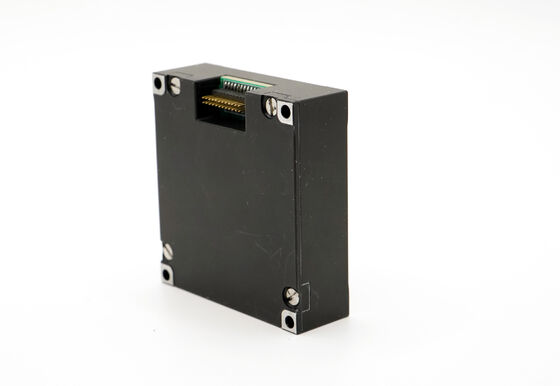

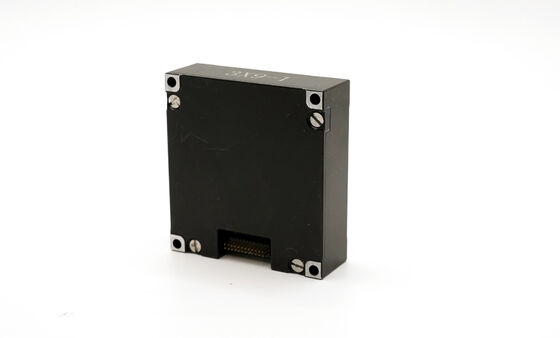

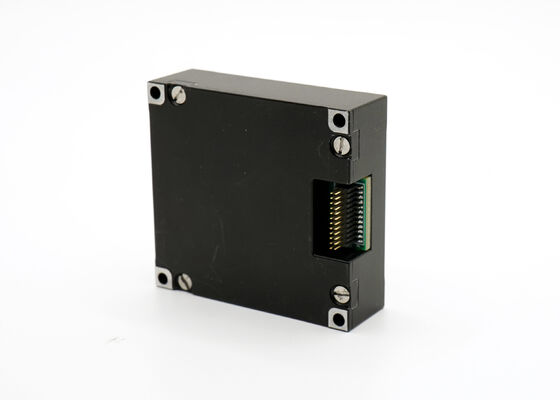

All-in-one 10-assige slimme IMU met geïntegreerd sensorfusiealgoritme

De 16488HB IMU is een compleet traagheidsmetingssysteem dat een drieassige gyroscoop, accelerometer, magnetometer en druksensor combineert.Verkeerde afstemming, en andere factoren, zorgt het voor nauwkeurige en betrouwbare metingen voor dynamische en statische analyse, waarbij gegevens via SPI of UART worden uitgebracht.

Technische specificaties

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Gyroscoop	Dynamisch meetbereik			500	2000	°/s
	Stabiliteit van nul bias	Allan-variantie, Z-as		0.8		°/h
		Allan-variantie, X- en Y-as		1.6		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), Z-as		3		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), X-as en Y-as		6		°/h
	Nul vooroordelen	Nul-biasbereik, Z-as		±0.07		°/s
		Nul-biasbereik, X-as en Y-as		±0.2		°/s
		Null-biasverandering in het volledige temperatuurbereik, Z-as 1		±0.02		°/s
		Zero Bias Change Over Temperature, X en Y As 1		±0.06		°/s
		Succesieve startherhaalbaarheid, Z-as		0.002
		Succesieve startherhaalbaarheid, X-as en Y-as		0.006
		Dag-na-dag startherhaalbaarheid, Z-as		0.003		/s
		Begin herhaling dag voor dag, X-as en Y-as		0.009		°/s
		Effect van lineaire versnelling op de bias		0.002		°/s/g
		Invloed van trillingen op zero bias, verandering voor en na trillingen 2		0.002		°/s/g
		Invloed van trillingen op zero bias, verandering vóór en tijdens trillingen 2		0.002		°/s/g
	Schaalfactor	Accuraatheid van de schaalfactor, Z-as		0.3		%
		Accuraatheid van schaalfactor, X- en Y-as		0.6		%
		Niet-lineaire schaalfactor, Z-as		0.01		% FS
		Niet-lineariteit van schaalfactor, X- en Y-as		0.02		% FS
	Hoekige willekeurige wandeling			0.15		°/ √ uur
	Ruisdichtheid			0.001		°/s/ √Hz
	Resolutie			3.052*10-7		/s/LSB
	Bandbreedte			200		Hz
Accelerometer	Dynamisch meetbereik			16	200	g
	Stabiliteit van nul bias	Allan-variantie		0.06		- mg
	Stabiliteit van nul bias	10 s gemiddeld (-40 °C ~ + 70 °C, constante temperatuur)		0.4		- mg
	Nul vooroordelen	Nul-biasbereik		2		- mg
		Verandering van de neiging tot nul binnen het gehele temperatuurbereik, piek-tot-piekwaarde 1		4		- mg
		Herhaalbaarheid van opeenvolgende starts		0.5		- mg
		De herhaalbaarheid wordt dagelijks geïnitieerd		0.8		- mg
		Temperatuurcoëfficiënt met nul-bias		0.05	0.1	mg/°C
Magnetometer	Magnetische veldbereik	Brg, sexy.		±13		Gauss
	Magnetische veldbereik	Brg,z.		± 25		Gauss
	Resolutie			0.3		μT
	Precies van de koers	30 μT horizontale geomagnetische component, 25 °C		±2.5		de
	Dynamisch meetbereik			2.5		Gauss
	Nul vooroordelen	Niet-magnetische omgeving		15		- Ja.
Barometer	Dynamisch meetbereik		300		1100	mbar
Barometer	Nul vooroordelen			4.5		mbar
Communicatie-interface	Eenrichtingsverkeer	Baud-tarief			15	MHz
	Eenrichting C A N	Baud-tarief			1	MHz
	Frequentie van de bemonstering	SPI		2460	2460	Hz
	Frequentie van de bemonstering	KAN		200
Elektrische kenmerken	Spanning		3.0	3.3	3.6	V
	Energieverbruik				1.5	W
	Ripple	P-P			100	mV
	Verrekeningstijd	Van 0 V tot 3 V.			80	ms
Structurele kenmerken	Grootte			474414		mm
Structurele kenmerken	Gewicht			50		g
Betrouwbaarheid	MTBF			20000		h
Betrouwbaarheid	Continu werktijd			120		h
①: Bereken de nuldeviatie van het hele temperatuurveranderingsproces, waarbij de temperatuurverandering ≤ 1 °C/min is en het temperatuurbereik -40 °C ~ + 70 °C is ②: Trillingsconditie is 6,06 G, 20Hz ~ 2000Hz

Tabel 1. 16488HB Productindex
