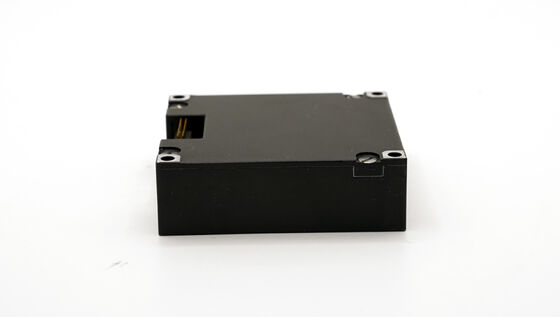

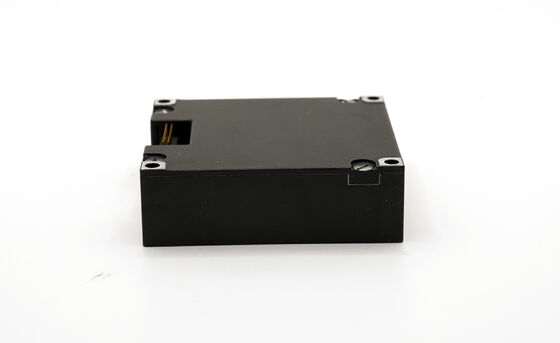

10-assige traagheidsnavigatiesensor IMU met 3-assige versnellingsmeter Gyro-magnetometerbarometer

Name: 10-assige traagheidsnavigatiesensor IMU met 3-assige versnellingsmeter Gyro-magnetometerbarometer
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16488HB
MOQ:	1
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Gyroscoopwaaier:

500/2000°/sec

nul bias stabiliteit:

0,8°/u

Schaalfactornauwkeurigheid, Z-as:

0,3%

Hoekige willekeurige wandeling:

0,15 °/√uur

Ruisdichtheid:

0,001°/s/√Hz

Bandbreedte:

200 Hz

Verpakking Details:

spons + doos

Levering vermogen:

500/maand

Markeren:

10-assige IMU-sensor met barometer

3-assige versnellingsmeter gyro magnetometer

met een diameter van niet meer dan 20 mm

Productbeschrijving

10-assige traagheidsnavigatiesensor IMU

Met een 3-assige versnellingsmeter, gyroscoop, magnetometer en barometer voor uitgebreide bewegings- en omgevingsdetectie.

All-in-one traagheidsmetingseenheid

De 16488HB IMU is een complete traagheidsmetingseenheid, uitgerust met een 3-assige gyroscoop, accelerometer, magnetometer en barometer.en niet-lineariteiten, waardoor een hoge nauwkeurigheid en betrouwbare gegevensuitvoer via SPI- of UART-communicatie voor kritieke systeemintegratie worden gewaarborgd.

Technische specificaties

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Gyroscoop	Dynamisch meetbereik			500	2000	°/s
	Stabiliteit van nul bias	Allan-variantie, Z-as		0.8		°/h
		Allan-variantie, X- en Y-as		1.6		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), Z-as		3		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), X-as en Y-as		6		°/h
	Nul vooroordelen	Nul-biasbereik, Z-as		±0.07		°/s
		Nul-biasbereik, X-as en Y-as		±0.2		°/s
		Null-biasverandering in het volledige temperatuurbereik, Z-as 1		±0.02		°/s
		Zero Bias Change Over Temperature, X en Y As 1		±0.06		°/s
		Succesieve startherhaalbaarheid, Z-as		0.002
		Succesieve startherhaalbaarheid, X-as en Y-as		0.006
		Dag-na-dag startherhaalbaarheid, Z-as		0.003		/s
		Begin herhaling dag voor dag, X-as en Y-as		0.009		°/s
		Effect van lineaire versnelling op de bias		0.002		°/s/g
		Invloed van trillingen op zero bias, verandering voor en na trillingen 2		0.002		°/s/g
		Invloed van trillingen op zero bias, verandering vóór en tijdens trillingen 2		0.002		°/s/g
	Schaalfactor	Accuraatheid van de schaalfactor, Z-as		0.3		%
		Accuraatheid van schaalfactor, X- en Y-as		0.6		%
		Niet-lineaire schaalfactor, Z-as		0.01		% FS
		Niet-lineariteit van schaalfactor, X- en Y-as		0.02		% FS
	Hoekige willekeurige wandeling			0.15		°/ √ uur
	Ruisdichtheid			0.001		°/s/ √Hz
	Resolutie			3.052*10-7		/s/LSB
	Bandbreedte			200		Hz
Accelerometer	Dynamisch meetbereik			16	200	g
	Stabiliteit van nul bias	Allan-variantie		0.06		- mg
	Stabiliteit van nul bias	10 s gemiddeld (-40 °C ~ + 70 °C, constante temperatuur)		0.4		- mg
	Nul vooroordelen	Nul-biasbereik		2		- mg
		Verandering van de neiging tot nul binnen het gehele temperatuurbereik, piek-tot-piekwaarde 1		4		- mg
		Herhaalbaarheid van opeenvolgende starts		0.5		- mg
		De herhaalbaarheid wordt dagelijks geïnitieerd		0.8		- mg
		Temperatuurcoëfficiënt met nul-bias		0.05	0.1	mg/°C

Tabel 1. 16488HB Productindex

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
	Schaalfactor	Accuraatheid van de schaalfactor		0.5		%
	Schaalfactor	Niet-lineariteit van schaalfactoren		0.1		% FS
	Snelheid willekeurige wandeling			0.029		m/s/ √hr
	Ruisdichtheid			0.025		mg/ √Hz
	Resolutie			1.221*10-8		g/LSB
	Bandbreedte			200		Hz
Magnetometer	Magnetische veldbereik	Brg, sexy.		±13		Gauss
	Magnetische veldbereik	Brg,z.		± 25		Gauss
	Resolutie			0.3		μT
	Precies van de koers	30 μT horizontale geomagnetische component, 25 °C		±2.5		de
	Dynamisch meetbereik			2.5		Gauss
	Nul vooroordelen	Niet-magnetische omgeving		15		- Ja.
Barometer	Dynamisch meetbereik		300		1100	mbar
Barometer	Nul vooroordelen			4.5		mbar
Communicatie-interface	Eenrichtingsverkeer	Baud-tarief			15	MHz
	Eenrichting C A N	Baud-tarief			1	MHz
	Frequentie van de bemonstering	SPI		2460	2460	Hz
	Frequentie van de bemonstering	KAN		200
Elektrische kenmerken	Spanning		3.0	3.3	3.6	V
	Energieverbruik				1.5	W
	Ripple	P-P			100	mV
	Verrekeningstijd	Van 0 V tot 3 V.			80	ms
Structurele kenmerken	Grootte			474414		mm
Structurele kenmerken	Gewicht			50		g
Gebruiksomgeving	Werktemperatuur		-40		70	°C
	Bergingstemperatuur		-45		75	°C
	Vibratie			20 tot en met 2000 Hz, 6.06 g
	Gevolgen			1000 g,0.5 ms
Betrouwbaarheid	MTBF			20000		h
Betrouwbaarheid	Continu werktijd			120		h
①: Bereken de nuldeviatie van het hele temperatuurveranderingsproces, waarbij de temperatuurverandering ≤ 1 °C/min is en het temperatuurbereik -40 °C ~ + 70 °C is ②: Trillingsconditie is 6,06 G, 20Hz ~ 2000Hz

Ontwerp van de lijn
