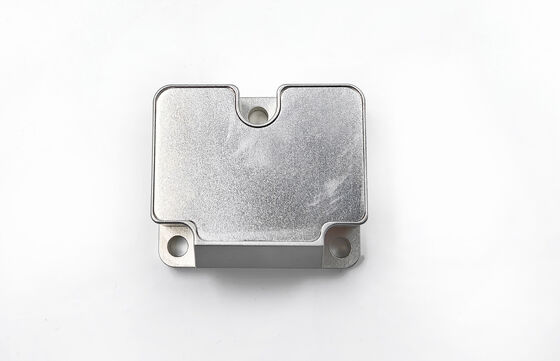

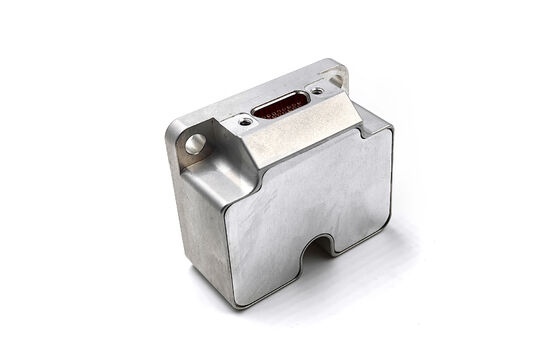

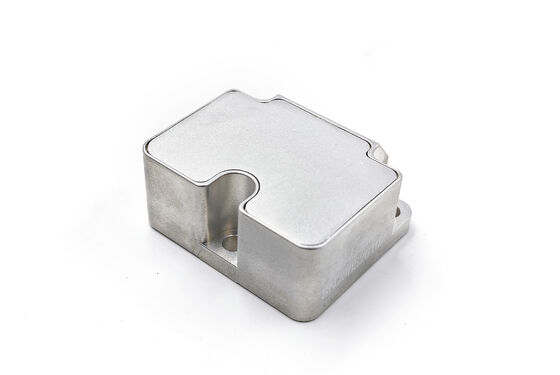

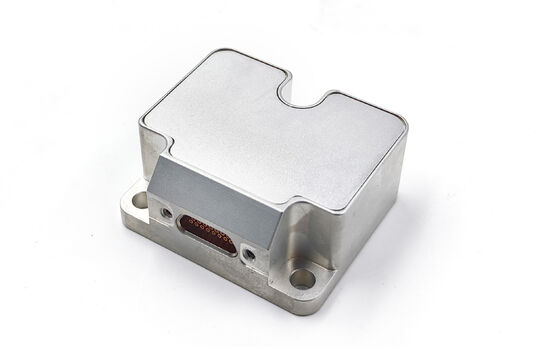

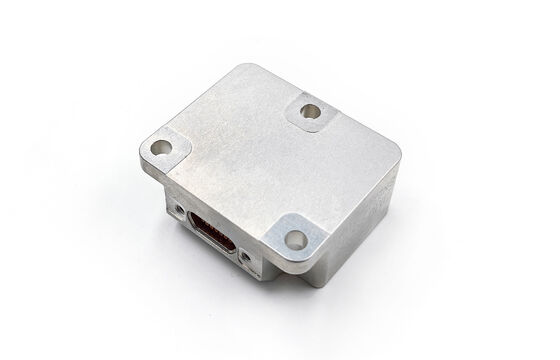

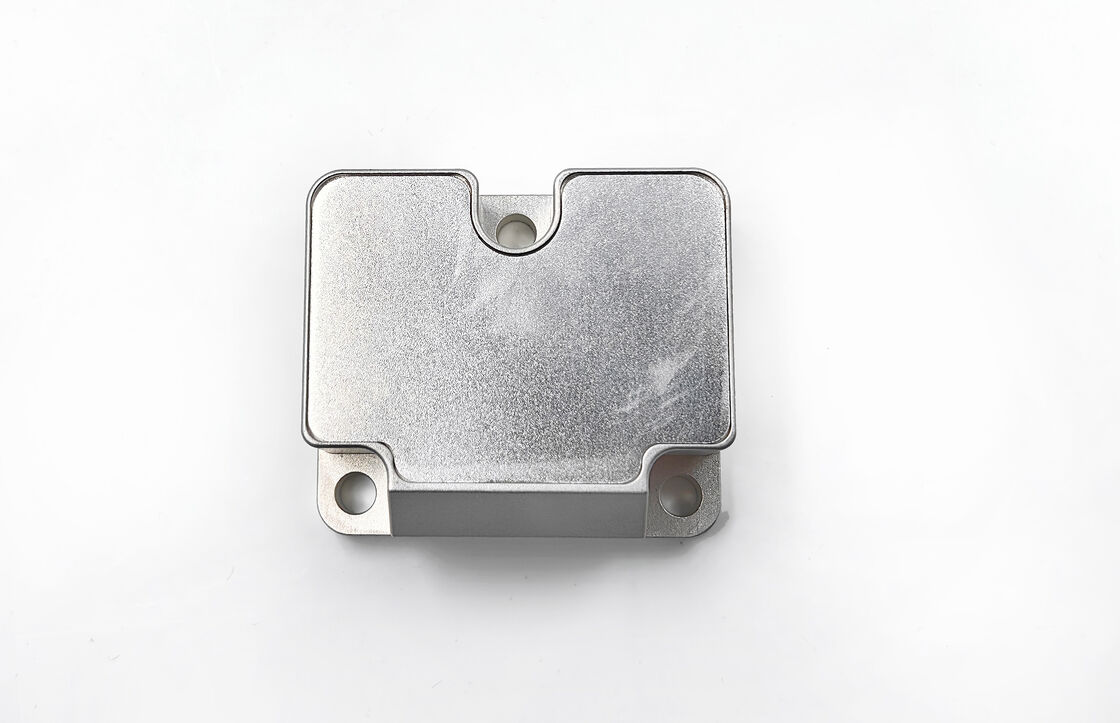

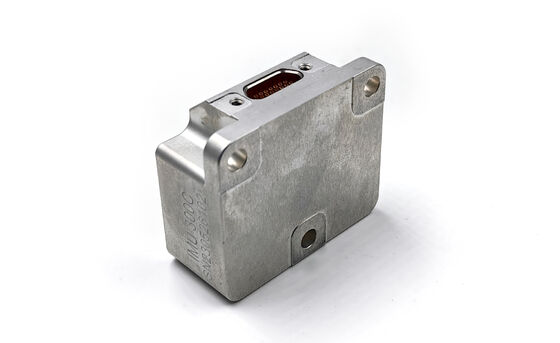

Navigatiegraad MEMS IMU met drieassige versnellingsmeter gyroscoop

Merknaam:	FIREPOWER
Modelnummer:	IMU6-4
MOQ:	1
Betalingsvoorwaarden:	L/C, T/T, Western Union
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Gewicht:

55 ± 5 g

Meetbereik:

± 400 °/s

Onstabiliteit met nul-bias:

1°/h

Willekeurige wandeling:

0,15。/√u

Nul-bias herhaalbaarheid:

10°/h

Nul bias versnellingsgevoeligheid:

1°/h/g

Niet-lineariteit van de schaalfactor:

300 ppm

Bandbreedte:

250hz

Verpakking Details:

spons + doos

Levering vermogen:

500/maand

Markeren:

navigatiegraad MEMS IMU-sensor

drieassige accelerometer gyroscoop

MEMS-IMU met gyroscoop

Productbeschrijving

Navigatiegraad MEMS IMU met drieassige versnellingsmeter en gyroscoop

Samenstelling en functie

De traagheidsmetingseenheid bevat meerdere precisie-sensoren en verwerkingscomponenten:

Gyroscoop met drie assen voor het meten van de hoeksnelheid
drieassige versnellingsmeter voor het meten van de versnelling
Trio-assige kantelhoeksensor (facultatief)
Temperatuursensor voor compensatie van het milieu
Signalverwerkingsbord met geavanceerde algoritmen
Robuuste mechanische structuur
Uitgebreide softwarepakket

Het systeem meet de drie-assige hoek snelheid, versnelling en kantelhoek van de drager, en geeft vervolgens gecompenseerde gegevens (inclusief temperatuurcompensatie, installatie misalignment compensatie,en niet-lineaire compensatie) via een RS-422 seriële poort met behulp van gestandaardiseerde communicatieprotocollen.

Technische specificaties van de gyroscoop

Parameter	Eenheid	Testomstandigheden	IMU6-4	IMU6-4A	IMU6-4B	IMU6-4C
Meetbereik	°/s		± 400	± 400	± 400	±2000
Onstabiliteit met nul-bias	°/h	Allan-variantie	1	0.1	0.05	3
Stabiliteit van nul bias	°/h	1s glad, RMS, normale temperatuur	10	5	1	20
Nul biasvariatie bij volle temperatuur	°/h	10 s glad, RMS, temperatuurverandering 1 °C/min	20	10	2	40
Willekeurige wandeling	./√h	Allan-variantie	0.15	0.05	0.02	0.3
Nul-bias herhaalbaarheid	°/h	Q = 6, normale temperatuur	10	5	1	20
Gevoeligheid voor versnelling met nul bias	°/h/g	Test bij ± 1 g	1	1	1	1
Resolutie	°/h		2	1	0.5	5
Uitgangsgeluid	°/s	Piek (halve piek, soa * 3)	0.3	0.25	0.15	0.45
Niet-lineariteit van schaalfactoren	ppm	Normale temperatuur	300
Herhaalbaarheid door schaalfactoren	ppm	Q = 3, normale temperatuur	300
Kruiskoppeling	%	Normale temperatuur	0.2
Bandbreedte	Hz		250	250	150	250

Technische specificaties van de versnellingsmeter

Parameter	Eenheid	Testomstandigheden	IMU6-4y-1	IMU6-4y-2	IMU6-4y
Meetbereik	g		± 10	± 20	± 40
Stabiliteit van nul bias	- mg	1s glad, RMS, normale temperatuur	0.1	0.2	0.3
Nul biasvariatie bij volle temperatuur	- mg	10 s glad, RMS, temperatuurverandering 1 °C/min	3	3	5
Nul-bias herhaalbaarheid	- mg	Q = 6, normale temperatuur	0.2	0.5	1
Resolutie	- mg		0.1	0.1	0.1
Niet-lineariteit van schaalfactoren	ppm	Normale temperatuur	500
Herhaalbaarheid door schaalfactoren	ppm	Q = 3, normale temperatuur	500
Kruiskoppeling	%	Normale temperatuur	0.2
Bandbreedte	Hz		150
