Real-time 6-assige IMU met volledige foutcompensatie voor navigatie

Name: Real-time 6-assige IMU met volledige foutcompensatie voor navigatie
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 200 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	IMU115
MOQ:	1
Prijs:	200$
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	2000/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Dynamisch meetbereik:

500º/s

Geen bias-stabiliteit:

3,0º/u

Zero bias-bereik:

±0,2º/s

Bandbreedte:

80Hz

Maat:

22,4×22,4×9,5 mm

Communicatie-interface:

Eenrichtings UART

Verpakking Details:

karton met spons

Levering vermogen:

2000/maand

Markeren:

6-assige IMU met foutcompensatie

realtime IMU-versnellingsmeter

navigatie gyro met volledige compensatie

Productbeschrijving

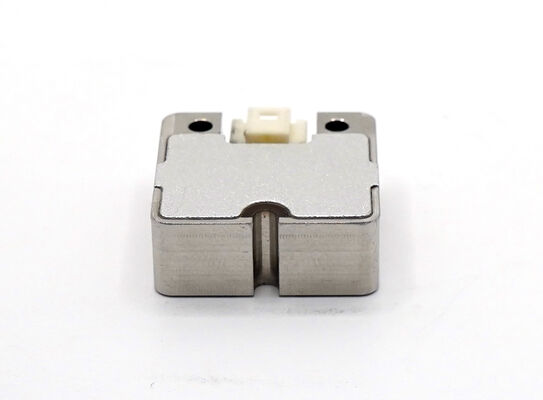

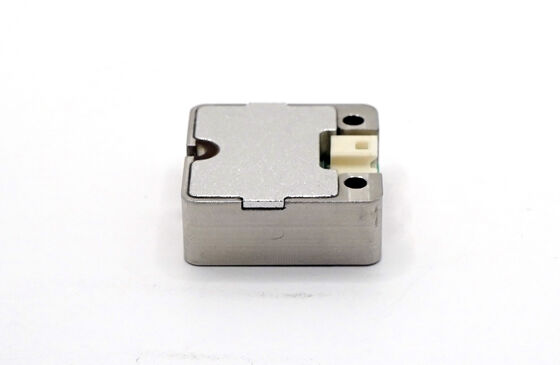

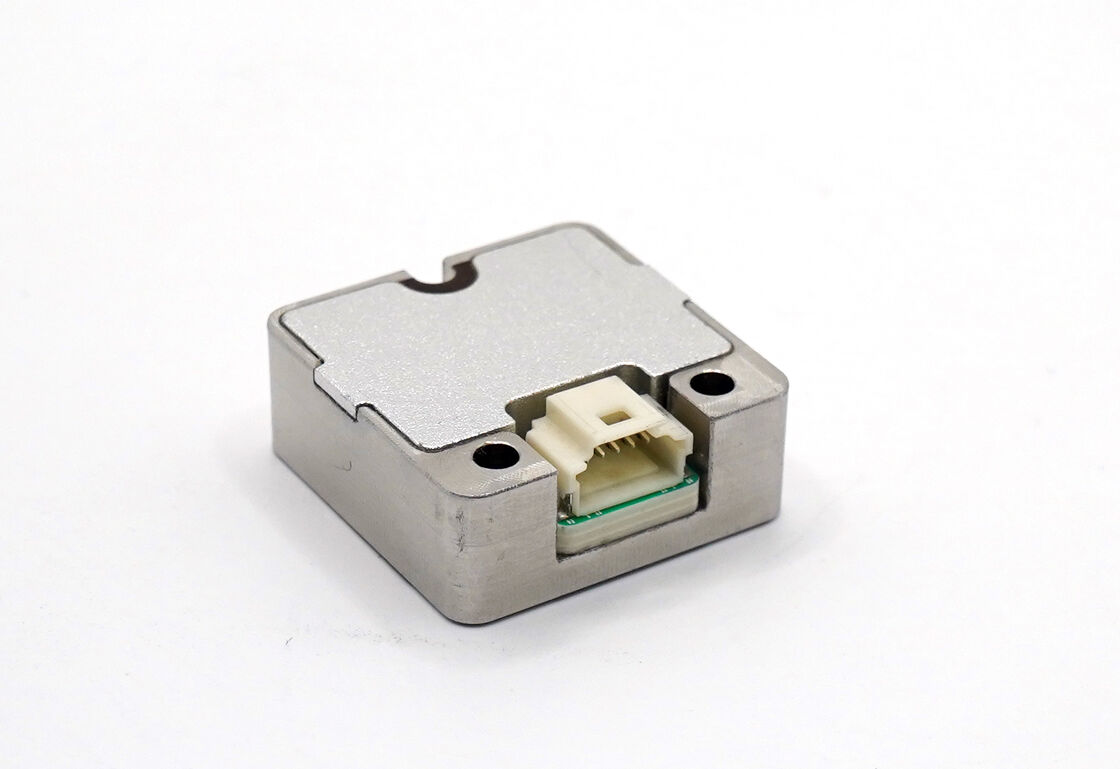

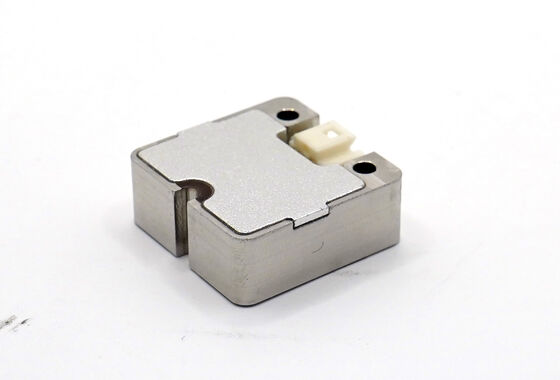

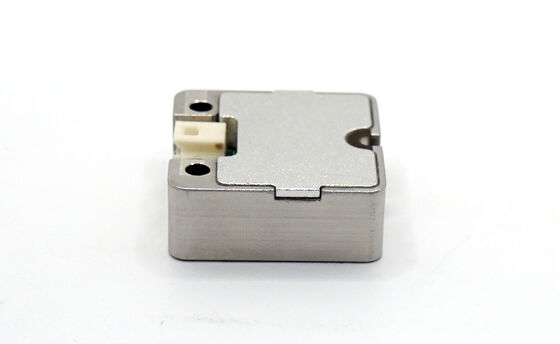

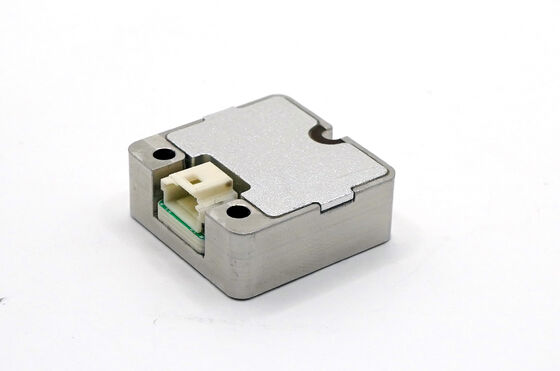

Real-time 6-assige IMU met volledige foutcompensatie voor navigatie

Productoverzicht

De IMU115 is een high-performance traagheidsmetingseenheid (IMU) op basis van micro-mechanische MEMS-technologie,met ingebouwde gyroscopen en versnellingsmeters die drieassige hoeksnelheden en drieassige versnellingen uitvoerenDeze eenheid is ontworpen voor uitzonderlijke betrouwbaarheid en aanpassingsvermogen voor het milieu en is geschikt voor intelligent rijden, mobiele communicatie, mapping en stabilisatieplatforms.

Belangrijkste kenmerken

Digitale gyroscoop met drie assen:
- ±250o/s dynamisch meetbereik (500o/s optioneel)
- Nul biasstabiliteit: 10o/h (GJB, 10s, typisch), 6,0o/h (ALLAN, typisch)
Digitale drieassige versnellingsmeter:
- ±4g dynamisch bereik (configureerbaar tot 16g)
- Nul-biasstabiliteit: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Hoge betrouwbaarheid met MTBF > 20.000 uur
Volledige temperatuurscherpte (-40 °C tot 80 °C) met ingebouwde kalibratie
Robuuste prestaties onder sterke trillingen
Eenrichtingsinterface voor UART

Toepassingen

Intelligente rijsystemen
Mobiele communicatieplatformen
Precise mapping
Stabilisatieplatformen

Technische specificaties

Parameter	Testomstandigheden	Min.	Typisch	Maximaal	Eenheid
Gyroscoop
Dynamisch bereik			250	500	o/s
Stabiliteit van nul bias	Allan-variantie		3.0		o/h
Stabiliteit van nul bias	10 seconden gemiddeld (-40°C tot +80°C)		6.0		o/h
Nul-biasbereik			±0.2		o/s
Temperatuurverschillen met nul bias			±0.3		o/s
Accuraatheid van de schaalfactor			0.2		%
Niet-lineariteit van schaalfactoren			0.02		% FS
Bandbreedte			80		Hz
Accelerometer
Dynamisch bereik			4	16	g
Stabiliteit van nul bias	Allan-variantie		0.065		- mg
Stabiliteit van nul bias	10 seconden gemiddeld (-40°C tot +80°C)		0.12		- mg
Nul-biasbereik			±3		- mg
Temperatuurverschillen met nul bias			±6		- mg
Accuraatheid van de schaalfactor			0.3		%
Niet-lineariteit van schaalfactoren			0.03		% FS
Bandbreedte			80		Hz
Communicatie-interface
Eenrichtings UART baudrate		115.2	460.8		Kbps
UART-monsternamingsfrequentie		200	1000		Hz
Elektrische kenmerken
Spanning		4.5	5	5.5	V
Energieverbruik			0.35		W
Ripple	P-P		20		mV
Structurele kenmerken
Grootte			22.4 maal 22.4 maal 9.5		mm
Gewicht			16		g
Milieuspecificaties
Werktemperatuur		-40		80	°C
Bergingstemperatuur		-45		85	°C
Vibratie			20-2000Hz, 3g
Gevolgen			1000 g, 0,5 ms
MTBF			20,000		h
Doorlopende werking			120		h

Opmerking: bij berekeningen met een nulverschil voor het volledige temperatuurbereik wordt aangenomen dat de temperatuurswijziging ≤1°C/min (-40°C tot +80°C) is
