ADIS16475 MEMS IMU-module met ±500°/s gyro en ±8g accelerometer

Name: ADIS16475 MEMS IMU-module met ±500°/s gyro en ±8g accelerometer
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16475c
Price: 200 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	16475c
MOQ:	1
Prijs:	200$
Betalingsvoorwaarden:	L/c, d/p, t/t
Toeleveringsvermogen:	1 week voor monster

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

gyro meetbereik:

±500°/s

Schaalfactor niet -lineariteit:

100 ppm

Willekeurige wandeling:

0.15°/√h

Bandbreedte:

345Hz

Acc-bereik:

±8g

Herhaalbaarheid door schaalfactoren:

500 ppm

Update snelheid:

2.0KSPS

Voedingsstroom:

20 ma

Verpakking Details:

Spons + doos

Levering vermogen:

1 week voor monster

Markeren:

ADIS16475 MEMS IMU-module

±500°/s gyro IMU-sensor

±8g accelerometer MEMS-module

Productbeschrijving

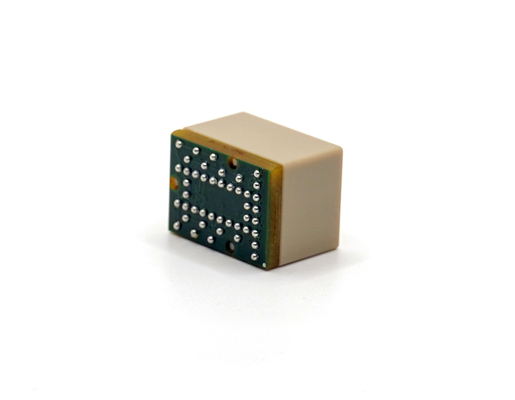

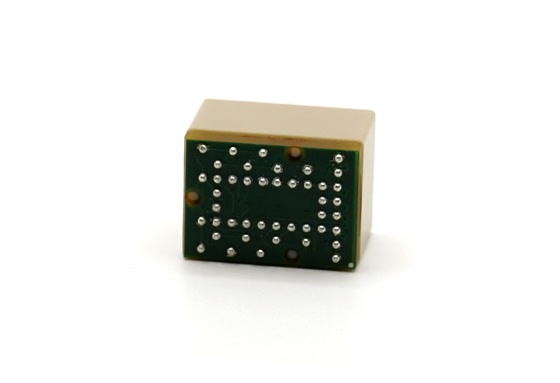

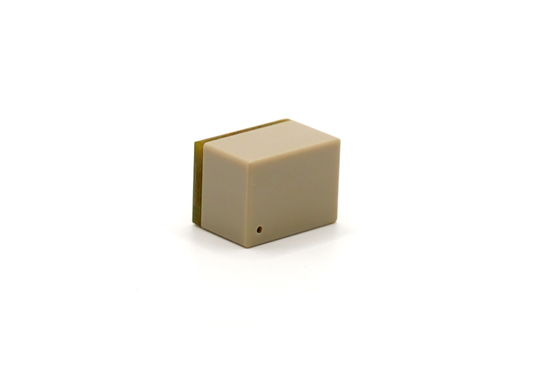

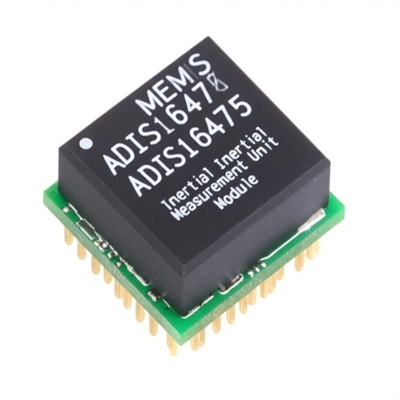

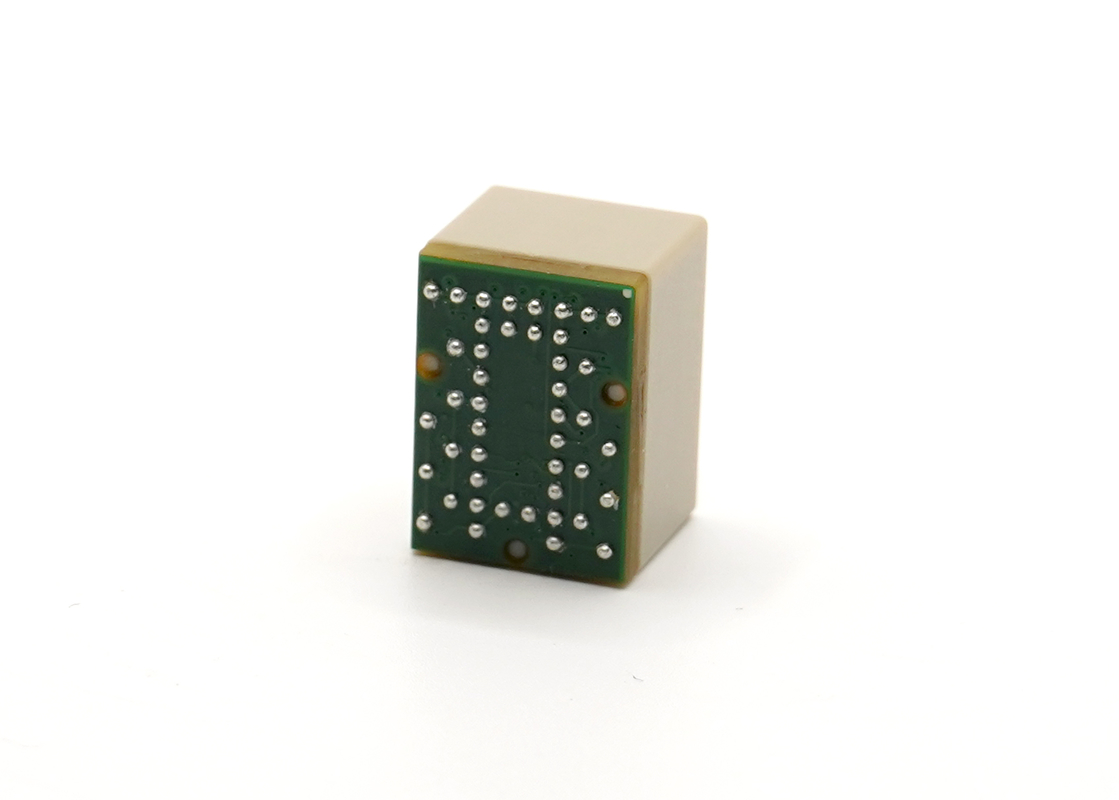

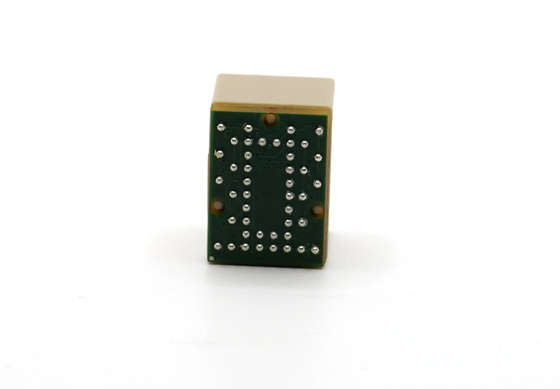

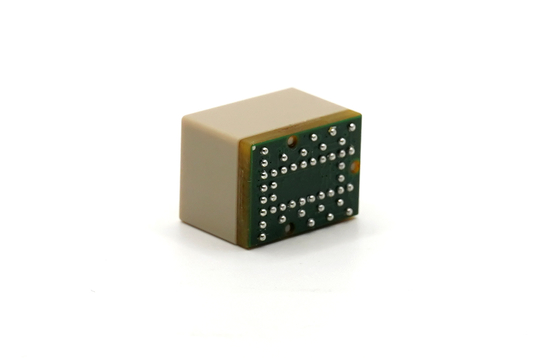

Miniatuur MEMS Inertie Meeteenheid Module ADIS16475

De ADIS16475C is een hoogprecisie, geminiaturiseerde MEMS-bewegingssensormodule met een drie-assige gyroscoop en een drie-assige versnellingsmeter. Elke traagheidsensor wordt gecombineerd met signaalconditioneringscircuits om een eenvoudige interface te bieden voor data-acquisitie en configuratiecontrole met behulp van een SPI-interface en registerstructuur. De module is verkrijgbaar in een 100-ball BGA-pakket met afmetingen van ongeveer 15 mm × 11 mm × 11 mm.

Belangrijkste Kenmerken

Hoogprecisie MEMS-bewegingssensortechnologie
Drie-assige gyroscoop en drie-assige versnellingsmeter
Eenvoudige SPI-interface voor data-acquisitie
Compact 100-ball BGA-pakket (15 mm × 11 mm × 11 mm)
Geïntegreerde signaalconditioneringscircuits

Technische Specificaties

Parameter	Testcondities	Max	Typisch	Minimaal	Eenheid
Gyroscoop
Meetbereik			±500		°/sec
Schaalfactor	X_GYRO_OUT en X_GYRO_LOW (32-bit)		2,621,440		LSB/°/sec
Schaalfactor non-lineariteit	Beste rechte lijn fit, input hoeksnelheid 500dps		100		ppm
Nul-bias instabiliteit	Allan, 1 σ		2.5	3.0	°/h
Willekeurige wandeling	1 σ		0.15	0.20	°/√h
Bandbreedte	-3dB		345		Hz
Versnellingsmeter
Meetbereik			±8		g
Schaalfactor	X_ACCL_OUT en X_ACCL_LOW (32-bit)		2,621,44000		LSB /g
Nul-bias instabiliteit	Allan, 1 σ		25	50	ug
Bandbreedte	-3dB		393		Hz
Algemene Specificaties
Starttijd			1000		ms
Vernieuwingssnelheid			2.0		kSPS
Bedrijfsspanningsbereik	VDD	3.0		3.6	V
Stroomverbruik	VDD = 3.3 V	17		20	mA
