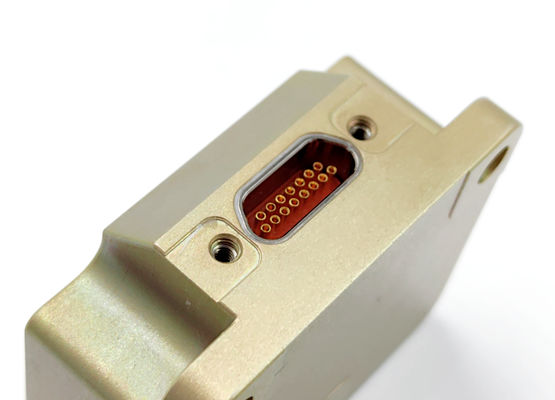

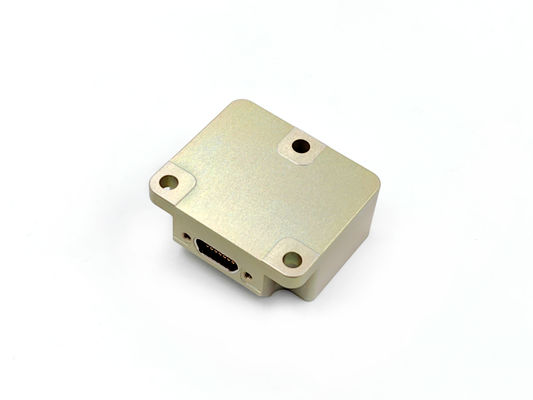

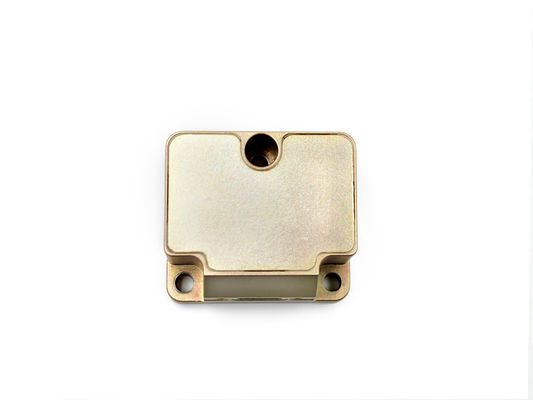

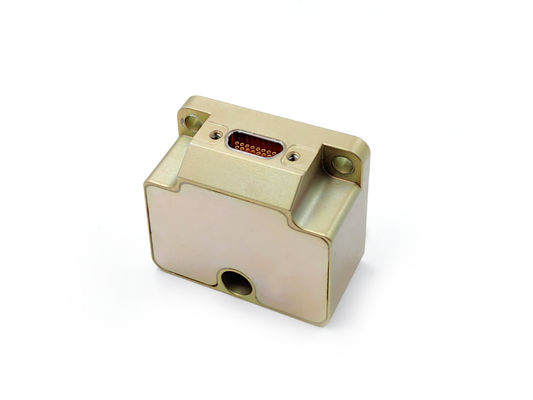

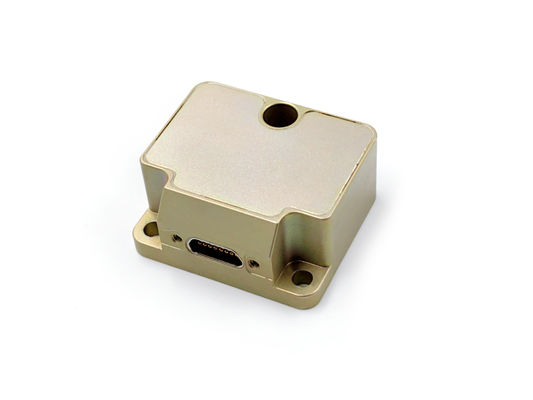

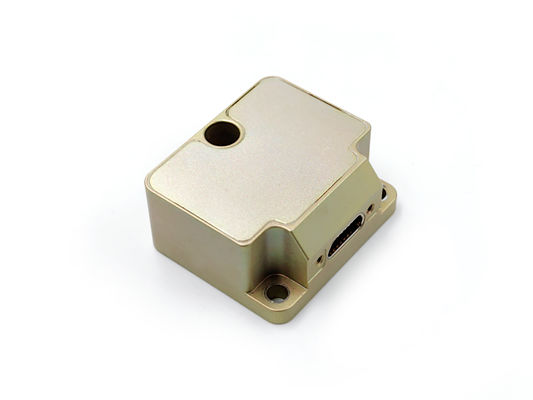

Stim300 MEMS Inertial Measurement Unit met RS-422 seriële interface voor nauwkeurige navigatie

Merknaam:	FIREPOWER
Modelnummer:	IMU6-1A
MOQ:	1
Prijs:	2500$
Betalingsvoorwaarden:	T/T, L/C, Western Union
Toeleveringsvermogen:	1 week voor monster

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

Gyro -bereik (aanpasbaar):

± 400 °/s

In-run bias stabiliteit (@ allan variantie):

0.1°/h

Bias stabiliteit @10s (10s soepel, 1σ, kamertemperatuur):

1°/h

Hoekige willekeurige wandeling:

0.1°/√h

3 dB Bandbreedte:

200Hz

ACC -bereik (aanpasbaar):

±30g

In-run bias stabiliteit (allan variantie @ 25 ℃)):

00,05 mg

Stabiliteit van de bias @10s:

0.2 mg

Verpakking Details:

Spons + doos

Levering vermogen:

1 week voor monster

Markeren:

Stim300 MEMS IMU met ±400°/s gyro

MEMS-IMU met een biasstabiliteit van 0

1°/h

Productbeschrijving

Stim300 MEMS Inertial Measurement Unit met RS-422 Seriële interface

De MEMS-traagheidsmeeteenheid integreert een drie-assige gyroscoop, drie-assige versnellingsmeter, drie-assige hellingshaaksensor, temperatuursensor, signaalverwerkingsbord en noodzakelijke software. Het meet precies de hoeksnelheid van de drie as, de versnelling van de drie as en de hellingshoek van de drie as van een drager, het uitvoeren van gecompenseerde gegevens (inclusief temperatuur, installatie-verkeerde uitlijning en niet-lineaire compensatie) via RS-422 seriële poort.

Belangrijke componenten

Gyroscoop met drie axis
Drie-assige versnellingsmeter
Drie-assige hellingshaaksensor
Temperatuursensor
Signaalverwerkingsbord
Geïntegreerd softwarepakket

Gyroscoop -specificaties

Parameter	Eenheid	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Meetbereik (aanpasbaar)	°/s	± 400	± 400	± 400	± 2000
In-run bias stabiliteit (@ allan variantie)	°/H	0,3	0,1	0,05	1
Bias stabiliteit @10s (10s soepel, 1σ, kamertemperatuur)	°/H	3	1	0,5	6
Bias stabiliteit in volledige temperatuur	°/H	10	3	2	18
Hoekige willekeurige wandeling	°/√H	0,15	0,1	0,02	0,3
Bias herhaalbaarheid (1σ)	°/H	1	0,5	0,3	2
Biasversnellingsgevoeligheid	°/h/g	1	1	1	2
Schaalfactor Niet-lineariteit (1σ)	ppm	150	150	150	300
Herhaalbaarheid van de schaalfactor (1σ)	ppm	20	20	20	100
Verkeerde uitlijning	°	± 0,05	± 0,05	± 0,05	± 0,05
3 DB bandbreedte	Hz	250	200	150	250

Accelerometer Technische indicatoren

Parameter	Eenheid	IMU6-1Y-1	IMU6-1Y-2	IMU6-1Y-3	IMU6-1Y-4
Meetbereik (aanpasbaar)	G	± 10	± 30	± 50	± 80
In-run bias stabiliteit (allan variantie @ 25 ℃))	mg	0,02	0,05	0,1	0,2
Bias stabiliteit @10s	mg	0,05	0,2	0,5	1
Bias stabiliteit in volledige temperatuur	mg	1	3	5	15
Hoekige willekeurige wandeling	m/s/√h	0.001	0.002	0.005	0,01
Bias herhaalbaarheid (1σ)	mg	0,1	0,5	1	2
Herhaalbaarheid van de schaalfactor (1σ)	ppm	200	200	200	200
Schaalfactor Niet-lineariteit (1σ)	ppm	50	100	200	300
Verkeerde uitlijning	°	± 0,05	± 0,05	± 0,05	± 0,05
3 DB bandbreedte	Hz	100	100	100	100
