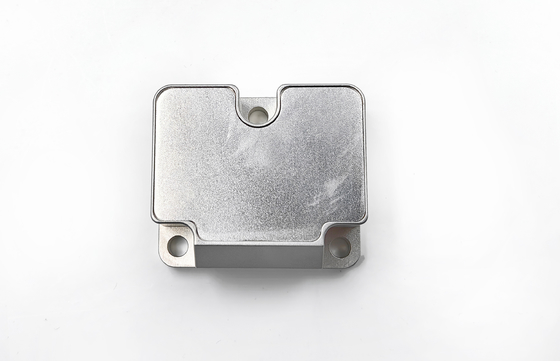

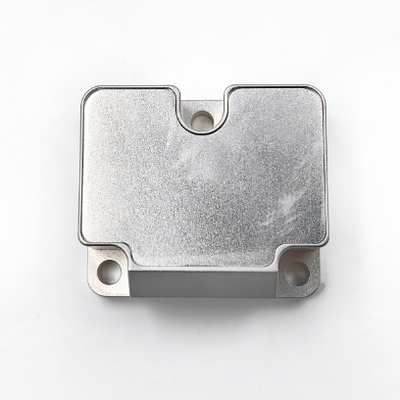

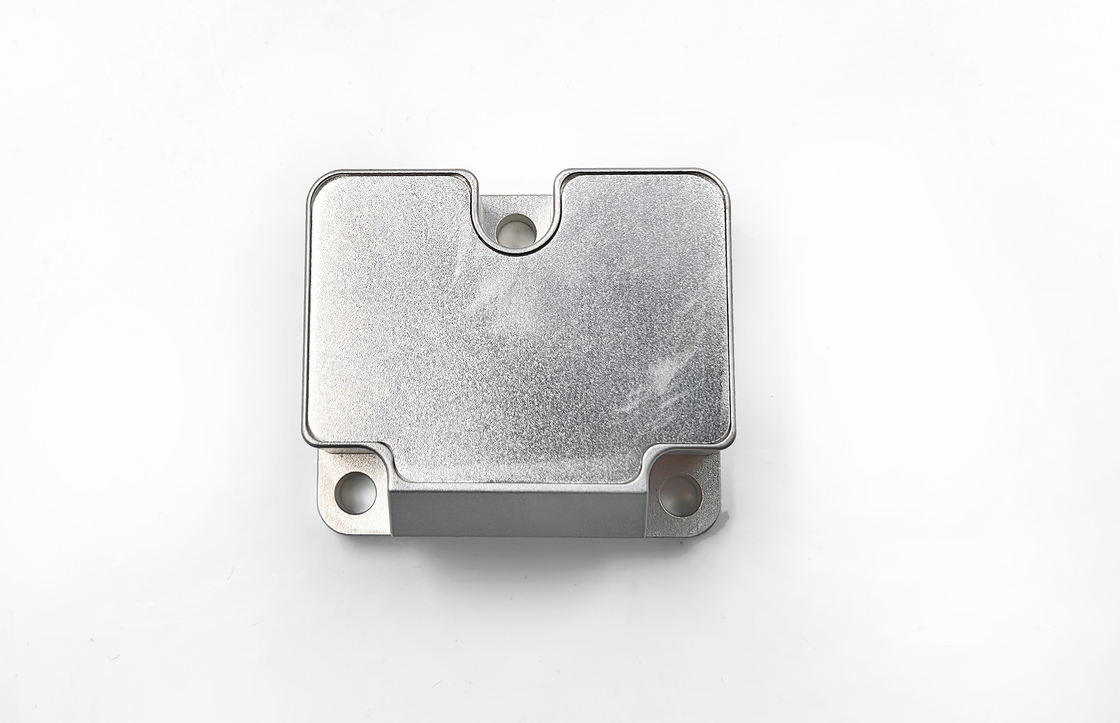

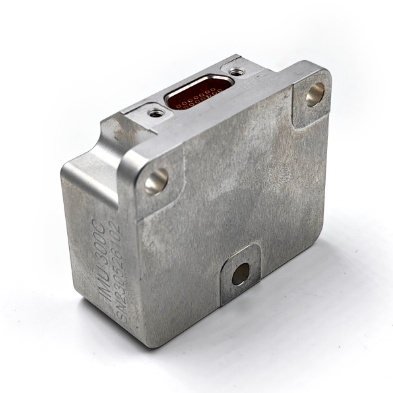

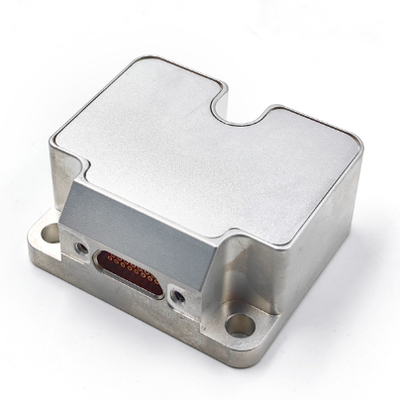

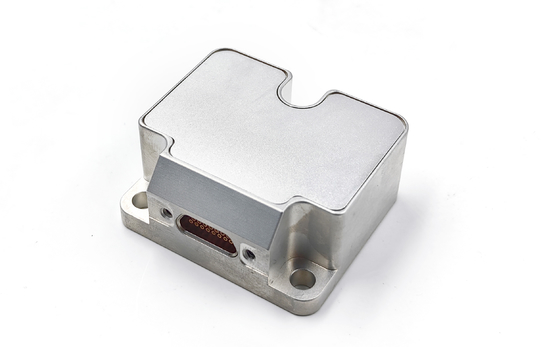

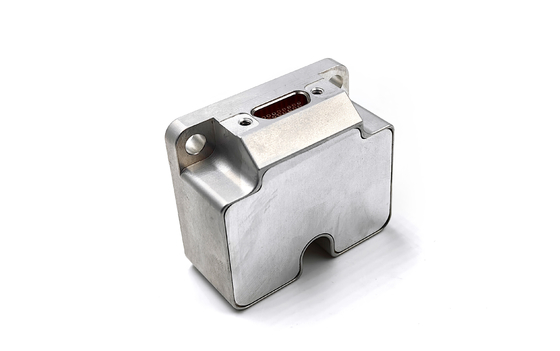

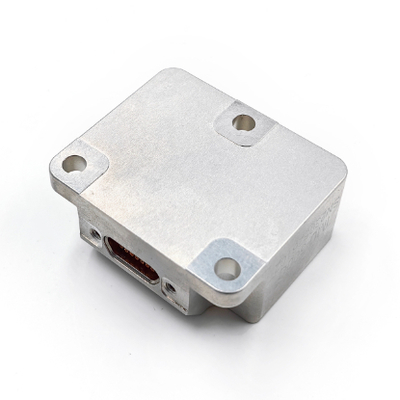

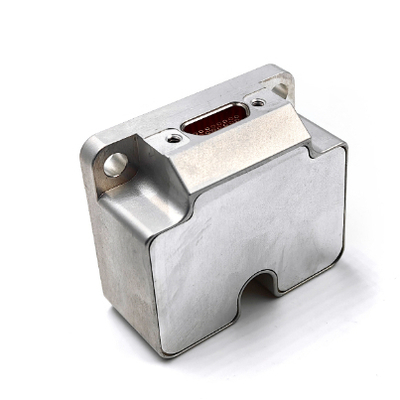

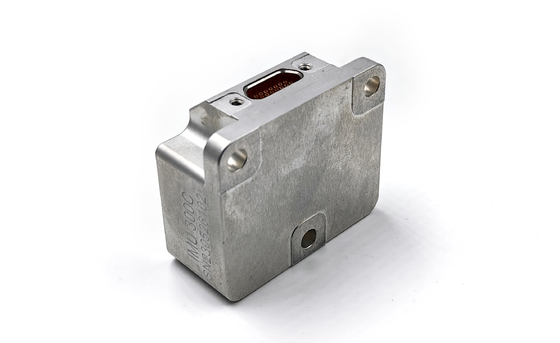

Drie-assige gyro-versnellingsmeter geïntegreerde traagheidsmeeteenheid met RS422-uitgang

Merknaam:	Firepower
Modelnummer:	IMU6-1
MOQ:	1
Prijs:	2000$
Betalingsvoorwaarden:	L/C,D/A,D/P,T/T,Western Union
Toeleveringsvermogen:	500/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

China

gyro meetbereik:

±400°/sec

In-Run Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Non-Linearity(1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Verpakking Details:

BOX+Sponje

Supply Ability:

500/month

Markeren:

Traagheidsmeeteenheid Drie-assige gyro

Versnellingsmeter geïntegreerde Drie-assige gyro

RS422-uitgang Drie-assige gyro

Productbeschrijving

Geïntegreerde traagheidsmetingseenheid met drie-assige gyroversnellingsmeter met RS422-uitgang

Productbeschrijving

IMU6MEMS Inertial Measurement Unit is een hoogwaardige sensormodule die eendrieassige gyroscoop,drieassige versnellingsmeter,drieassige neigingskantsensor,temperatuursensor,signaalverwerkingsbord,mechanische structuur, en de overeenkomstigeingebedde softwareHet is ontworpen om nauwkeurig dedrieassige hoeksnelheid,lineaire versnelling, enhellingshoekenvan een bewegend platform of drager in realtime.

Om de nauwkeurigheid van de metingen en de stabiliteit van het systeem te waarborgen, verricht de IMU6 een uitgebreidefoutcompensatie, met inbegrip van:

Temperatuurcompensatie
Correctie van de hoek van de installatieverstoring
Niet-lineaire correctie
En andere algoritmische verbeteringen.

Alle gecompenseerde en verwerkte gegevens, inclusief hoekvermogen, versnelling en helling, worden via een hogesnelheidssysteem verzondenRS-422 serieinterfaceHet gebruik van een standaard en door de gebruiker te configurerencommunicatieprotocolDit maakt naadloze integratie mogelijk met een verscheidenheid aan navigatie-, begeleidings- en besturingssystemen.

Met zijncompacte afmetingen,robuuste constructie, enuitstekende aanpasbaarheid aan het milieu, is de IMU6 ideaal geschikt voor veeleisende toepassingen zoals:

Onbemande lucht- en grondvoertuigen (UAV/UGV)
Robotica en autonome platforms
Industriële bewegingscontrolesystemen
Kartering, landmeting en houdingsbepaling

Technische parameters

Gyroscoop specificaties

Parameter	Eenheid	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Meetbereik (aanpasbaar)	°/s	± 400	± 400	± 400	±2000
In-Run Bias Stabiliteit ((@ Allan variantie)	°/h	0.3	0.1	0. 05	1
Biasstabiliteit @10s (10s glad, 1σ, kamertemperatuur)	°/h	3	1	0.5	6
Biasstabiliteit bij volle temperatuur	°/h	10	3	2	18
Hoekige willekeurige wandeling	°/√h	0.15	0.1	0.02	0.3
B.ias herhaalbaarheid (1σ)	°/h	1	0.5	0.3	2
Bials versnellingsgevoeligheid	°/h/g	1	1	1	2
Niet-lineariteit van schaalfactor ((1σ))	ppm	150	150	150	300
Herhaalbaarheid door schaalfactor (1σ)	ppm	20	20	20	100
Verkeerde uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB bandbreedte	Hz	250	200	150	250

AccelerometerTechnische indicatoren

Parameter	Eenheid	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Meetbereik (aanpasbaar)	g	± 10	± 30		±50		± 80
Stabiliteit van de bias tijdens de loop (Allan-variantie @ 25 °C)	- mg	0.02	0.05		0.1		0.2
Biasstabiliteit @10s	- mg	0.05	0.2		0.5		1
Biasstabiliteit bij volle temperatuur	- mg	1	3		5		15
Hoekige willekeurige wandeling	m/s/√h	0.001	0.002		0.005		0.01
B.ias herhaalbaarheid ((1σ)	- mg	0.1	0.5		1		2
Herhaalbaarheid door schaalfactor (1σ)	ppm	200	200			200		200
Niet-lineariteit van schaalfactor ((1σ))	ppm	50		100		200		300
Verkeerde uitlijning	°	±0.05		±0.05		±0.05		±0.05
3 dB bandbreedte	Hz	100		100		100		100

Tilthoek specificatie (niet standaard geconfigureerd, optioneel)

Parameter	Eenheid	IMU6-1y-x
Meetbereik (aanpasbaar)	g	± 17
B.ias-stabiliteit (1s gladheid)	- mg	0.5
Willekeurige wandeling	m/s/√h	0.08
Schaalfactor-lineariteit	ppm	100

Elektrische kenmerken

Parameter	Eenheid	IMU6-1y-x
Spanning	V	5
Energieverbruik	W	2
Ripple	mV	100

Aanpassingsvermogen aan het milieu

Parameter	Eenheid	IMU6-1y-x
Werktemperatuur	°C	-45 tot 85
Bergingstemperatuur	°C	-55~105
Vibratie	- Dat is...	10 tot en met 2000 Hz,6.06 g
Gevolgen	- Dat is...	1000 g,0.1 ms

Gewicht

55 ± 5

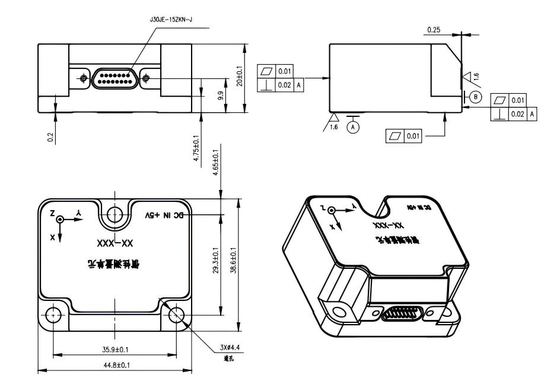

Overzichtsstructuur
