Sterke schoktrillingen inertiële meeteenheid sensor voor lucht- en ruimtevaartverdediging RS-422 uitgang

Sterke schoktrillingen inertiële meeteenheid sensor voor lucht- en ruimtevaartverdediging RS-422 uitgang

Merknaam:	Firepower
Modelnummer:	IMU6-1
MOQ:	1
Prijs:	2000$
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

gyro meetbereik:

±400°/sec

Biasstabiliteit:

0.3°/h

hoekige willekeurige wandeling:

0,15º/u

Biasherhaalbaarheid (1σ):

1°/h

Herhaalbaarheid door schaalfactor (1σ):

150 ppm

3 dB Bandbreedte:

250hz

Accelerometer Bias Stabiliteit:

0.02mg

Gewicht:

55 g

Verkeerde uitlijning:

± 0,05°

Stroomverbruik:

Verpakking Details:

BOX+Sponje

Levering vermogen:

500/maand

Markeren:

Eenheid voor inertie-meting voor lucht- en ruimtevaartverdediging

Eenheid voor het meten van de kracht van de inertiële schok

RS-422 Inertiële meeteenheid

Productbeschrijving

Sterke schoktrillingen inertiële meeteenheidsensor voor ruimtevaartverdediging RS-422-uitgang

Belangrijke specificaties

Attribuut	Waarde
Gyro -meetbereik	± 400 °/s
Bias stabiliteit	0,3 °/H
Hoekige willekeurige wandeling	0,15º/√h
Bias herhaalbaarheid (1σ)	1 °/H
Herhaalbaarheid van de schaalfactor (1σ)	150ppm
3 DB bandbreedte	250Hz
Versnellingsmeter bias stabiliteit	0,02 mg
Gewicht	55 g
Verkeerde uitlijning	± 0,05 °
Stroomverbruik	2W

Productoverzicht

De IMU6 MEMS Inertial Measurement Unit is een sterk geïntegreerd detectiesysteem dat is ontworpen voor ruimtevaart- en defensietoepassingen met RS-422-output.

Systeemcomponenten

Gyroscoop met drie axis
Drie-assige versnellingsmeter
Drie-assige hellingshaaksensor
Temperatuursensor
Signaalverwerkingsbord
Mechanische behuizing
Bijbehorende software

Ontworpen om de hoeksnelheid van de drie as, lineaire versnelling en hellingshoek van bewegende platforms te meten, heeft het systeem een uitgebreide foutcompensatie inclusief temperatuurcompensatie, installatie-verkeerde uitlijningcorrectie en niet-lineaire compensatie. Uitvoert hoog nauwkeurige gegevens via standaard RS-422 seriële interface na vooraf gedefinieerd communicatieprotocol.

Gyroscoop -specificaties

Parameter	Eenheid	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Meetbereik (aanpasbaar)	°/s	± 400	± 400	± 400	± 2000
In-run bias stabiliteit (@ allan variantie)	°/H	0,3	0,1	0,05	1
Bias stabiliteit @10s (10s soepel, 1σ, kamertemperatuur)	°/H	3	1	0,5	6
Bias stabiliteit in volledige temperatuur	°/H	10	3	2	18
Hoekige willekeurige wandeling	°/√H	0,15	0,1	0,02	0,3
Bias herhaalbaarheid (1σ)	°/H	1	0,5	0,3	2
Biasversnellingsgevoeligheid	°/h/g	1	1	1	2
Schaalfactor Niet-lineariteit (1σ)	ppm	150	150	150	300
Herhaalbaarheid van de schaalfactor (1σ)	ppm	20	20	20	100
Verkeerde uitlijning	°	± 0,05	± 0,05	± 0,05	± 0,05
3 DB bandbreedte	Hz	250	200	150	250

Accelerometer Technische indicatoren

Parameter	Eenheid	IMU6-1Y-1	IMU6-1Y-2	IMU6-1Y-3	IMU6-1Y-4
Meetbereik (aanpasbaar)	G	± 10	± 30	± 50	± 80
In-run bias stabiliteit (allan variantie @ 25 ℃))	mg	0,02	0,05	0,1	0,2
Bias stabiliteit @10s	mg	0,05	0,2	0,5	1
Bias stabiliteit in volledige temperatuur	mg	1	3	5	15
Hoekige willekeurige wandeling	m/s/√h	0.001	0.002	0.005	0,01
Bias herhaalbaarheid (1σ)	mg	0,1	0,5	1	2
Herhaalbaarheid van de schaalfactor (1σ)	ppm	200	200	200	200
Schaalfactor Niet-lineariteit (1σ)	ppm	50	100	200	300
Verkeerde uitlijning	°	± 0,05	± 0,05	± 0,05	± 0,05
3 DB bandbreedte	Hz	100	100	100	100

Elektrische kenmerken

Parameter	Eenheid	Waarde
Spanning	V	5
Stroomverbruik	W	2
Rimpeling	MV	100

Milieuaanpassingsvermogen

Parameter	Eenheid	Waarde
Bedrijfstemperatuur	℃	-45 ~ 85
Opslagtemperatuur	℃	-55 ~ 105
Trilling	-	10 ~ 2000Hz, 6.06G
Invloed	-	1000 g, 0,1 ms
Gewicht	G	55 ± 5

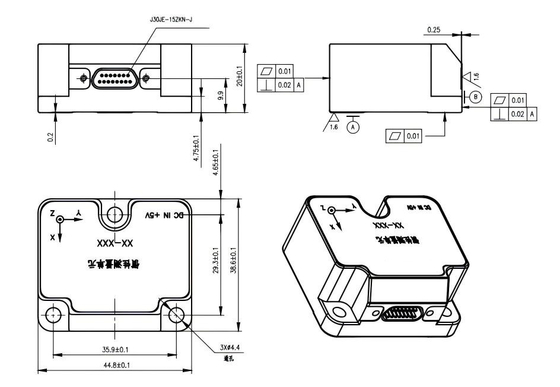

Overzichtsstructuur
