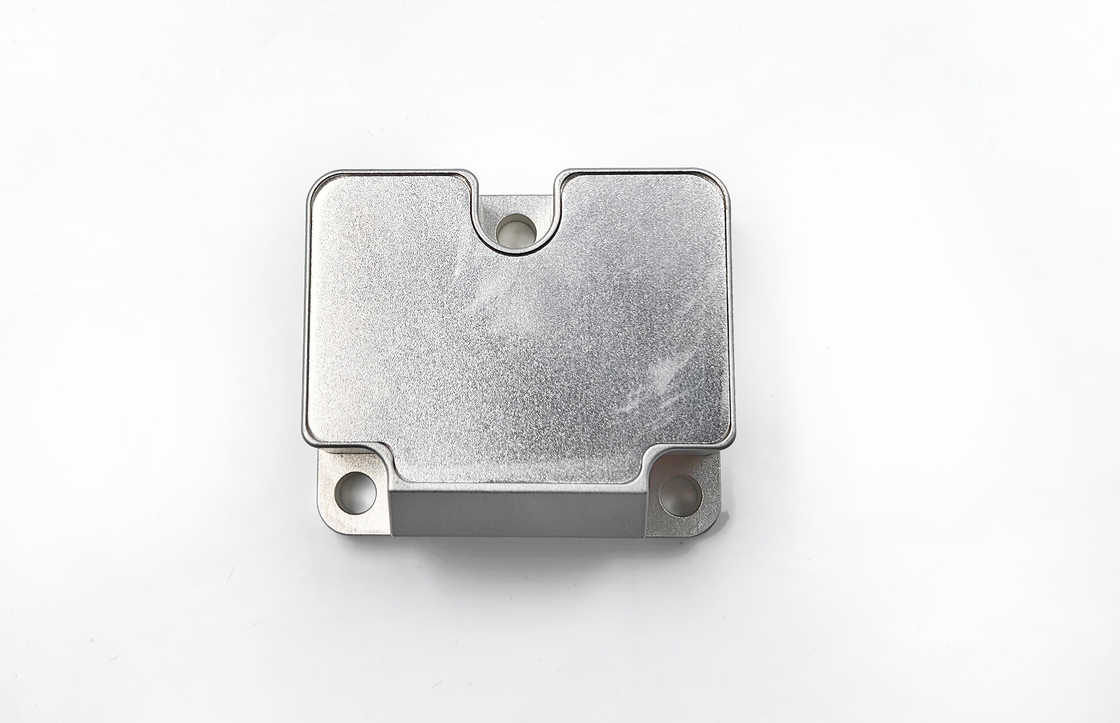

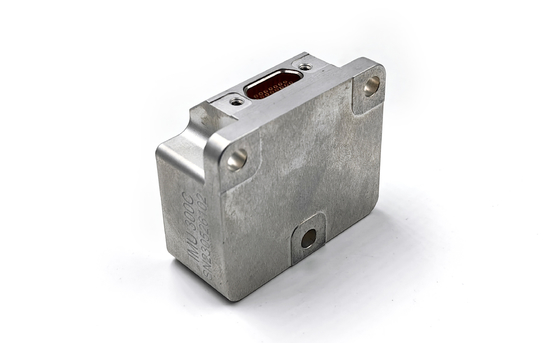

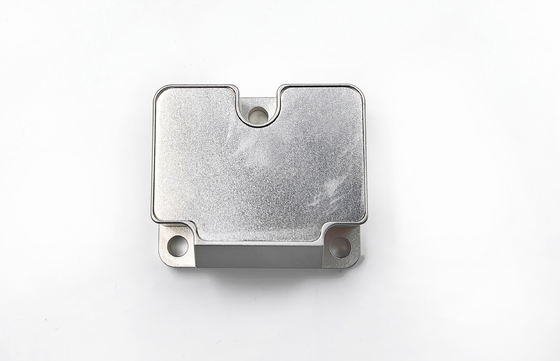

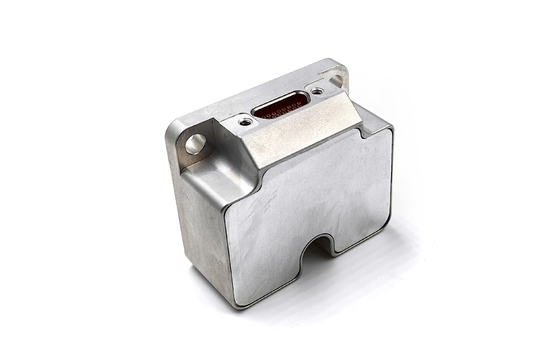

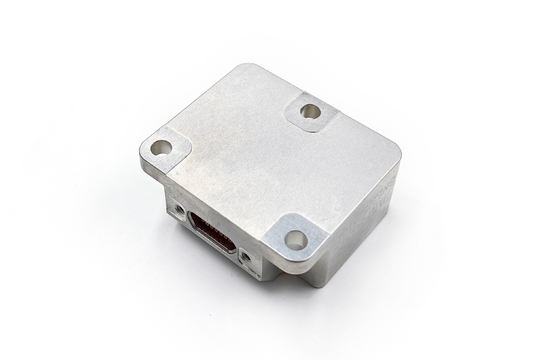

Tactische Inertie-Meeteenheid (IMU) zonder GPS-ondersteuning Stim300 Vervanging

Merknaam:	Firepower
Modelnummer:	IMU6-1
MOQ:	1
Prijs:	2000$
Betalingsvoorwaarden:	L/C,D/A,D/P,T/T,Western Union
Toeleveringsvermogen:	500/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

China

Gyro Measuring range:

±400°/s

In-Run Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Non-Linearity(1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Markeren:

Stim300 Inertie-Meeteenheid

Tactische graad inertiële meeteenheid

Stim300 Vervangende Inertie-Meeteenheid

Productbeschrijving

Tactische traagheidsmetingseenheid zonder GPS-ondersteuning Stim300-vervanging

Productbeschrijving

De IMU6 MEMS-inertiële meeteenheid bestaat uit een drieassige gyroscoop, een drieassige versnellingsmeter, een drieassige hellingshoek, een temperatuursensor, een signaalverwerkingsbord,structuur en benodigde software, en wordt gebruikt voor het meten van de drie-assige hoek snelheid, de drie-assige versnelling en de drie-assige hellingshoek van een drager.egyro,versnellingsmeteren de hellingsgegevens achterinerfoutcompensatie (inclusief temperatuurcompensatie, compensatie van de hoek van de installatie,niet-lineaire compensatie en dergelijke) via een RS-422 seriepoort volgens een overeengekomen communicatieprotocol.

Technische parameters

Gyroscoop specificaties

Parameter	Eenheid	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Meetbereik (aanpasbaar)	°/s	± 400	± 400	± 400	±2000
In-Run Bias Stabiliteit ((@ Allan variantie)	°/h	0.3	0.1	0. 05	1
Biasstabiliteit @10s (10s glad, 1σ, kamertemperatuur)	°/h	3	1	0.5	6
Biasstabiliteit bij volle temperatuur	°/h	10	3	2	18
Hoekige willekeurige wandeling	°/√h	0.15	0.1	0.02	0.3
B.ias herhaalbaarheid (1σ)	°/h	1	0.5	0.3	2
Bials versnellingsgevoeligheid	°/h/g	1	1	1	2
Niet-lineariteit van schaalfactor ((1σ))	ppm	150	150	150	300
Herhaalbaarheid door schaalfactor (1σ)	ppm	20	20	20	100
Verkeerde uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB bandbreedte	Hz	250	200	150	250

AccelerometerTechnische indicatoren

Parameter	Eenheid	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Meetbereik (aanpasbaar)	g	± 10	± 30		±50		± 80
Stabiliteit van de bias tijdens de loop (Allan-variantie @ 25 °C)	- mg	0.02	0.05		0.1		0.2
Biasstabiliteit @10s	- mg	0.05	0.2		0.5		1
Biasstabiliteit bij volle temperatuur	- mg	1	3		5		15
Hoekige willekeurige wandeling	m/s/√h	0.001	0.002		0.005		0.01
B.ias herhaalbaarheid ((1σ)	- mg	0.1	0.5		1		2
Herhaalbaarheid door schaalfactor (1σ)	ppm	200	200			200		200
Niet-lineariteit van schaalfactor ((1σ))	ppm	50		100		200		300
Verkeerde uitlijning	°	±0.05		±0.05		±0.05		±0.05
3 dB bandbreedte	Hz	100		100		100		100

Tilthoek specificatie (niet standaard geconfigureerd, optioneel)

Parameter	Eenheid	IMU6-1y-x
Meetbereik (aanpasbaar)	g	± 17
B.ias-stabiliteit (1s gladheid)	- mg	0.5
Willekeurige wandeling	m/s/√h	0.08
Schaalfactor-lineariteit	ppm	100

Elektrische kenmerken

Parameter	Eenheid	IMU6-1y-x
Spanning	V	5
Energieverbruik	W	2
Ripple	mV	100

Aanpassingsvermogen aan het milieu

Parameter	Eenheid	IMU6-1y-x
Werktemperatuur	°C	-45 tot 85
Bergingstemperatuur	°C	-55~105
Vibratie	- Dat is...	10 tot en met 2000 Hz,6.06 g
Gevolgen	- Dat is...	1000 g,0.1 ms

Gewicht

55 ± 5

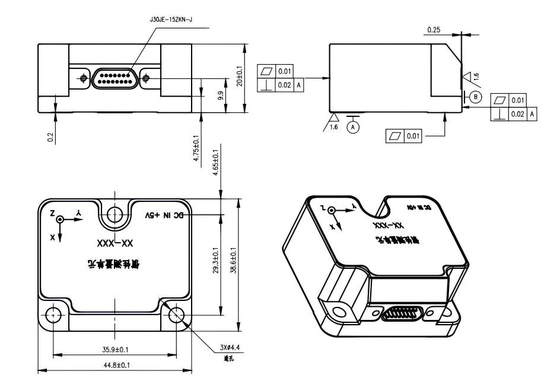

Overzichtsstructuur

Tactische Inertie-Meeteenheid (IMU) zonder GPS-ondersteuning Stim300 Vervanging 0
