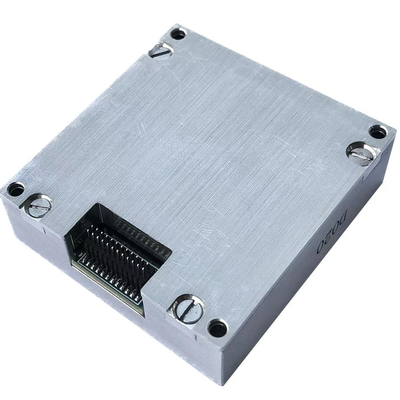

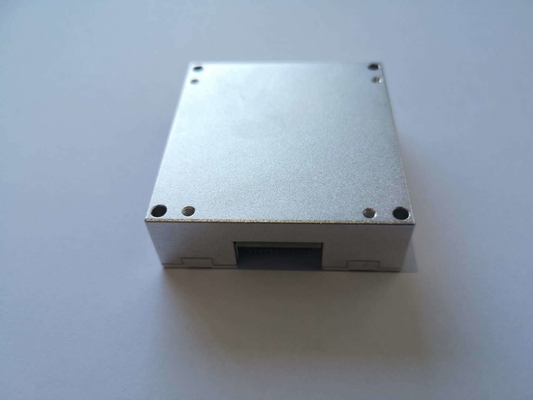

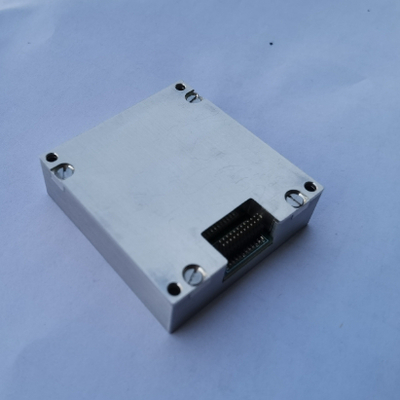

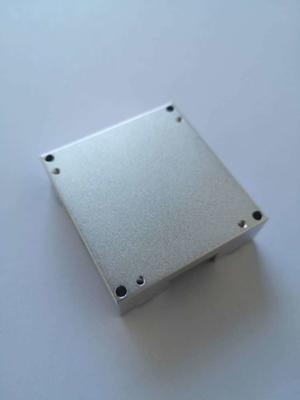

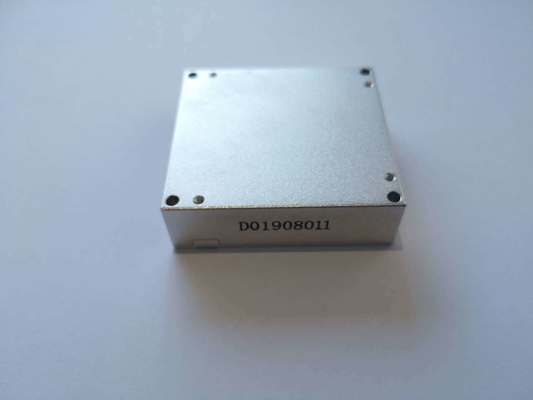

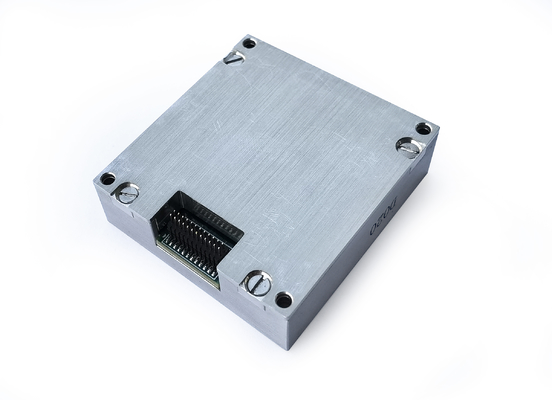

ADIS16488 IMU10DOF MEMS Inertial Measurement Unit met ingebouwde 3-assige gyro, acceleratie, magnetsensor en druksensor

Name: ADIS16488 IMU10DOF MEMS Inertial Measurement Unit met ingebouwde 3-assige gyro, acceleratie, magnetsensor en druksensor
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	16488HA
MOQ:	1
Prijs:	2000$
Betalingsvoorwaarden:	L/C,D/A,D/P,T/T,Western Union
Toeleveringsvermogen:	500/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Markeren:

ADIS16488 IMU

Mag & druk sensor IMU

Productbeschrijving

ADIS16488 IMU 10DOF MEMS Inertie Meeteenheid met Ingebouwde 3-Assige Gyro, Accel, Mag & Druksensor

Productbeschrijving

De 16488HA Inertie Meeteenheid (IMU) vertegenwoordigt een geavanceerde inertiesensoplossing, die een tri-axis gyroscoop en tri-axis accelerometer integreert in een uniform, hoogwaardig systeem. Ontworpen om de driedimensionale hoeksnelheden, lineaire versnellingen en afgeleide dynamische parameters van een drager nauwkeurig te kwantificeren, maakt deze IMU gebruik van geavanceerde algoritmen voor foutenvermindering om missiekritische nauwkeurigheid te leveren in veeleisende operationele scenario's.

Belangrijkste technische hoogtepunten zijn:

Holistische Sensorarchitectuur: Gelijktijdige vastlegging van 3D hoeksnelheid (via MEMS-gyro's) en versnelling (via MEMS-versnellingsmeters), vormt de ruggengraat van bewegingstrackingsystemen voor zowel statische als dynamische omgevingen.
Multifaceted Foutkalibratie: Implementeert een reeks intelligente compensaties—waaronder temperatuurdriftcorrectie, montage-uitlijningskalibratie, non-lineariteitsrectificatie en kruis-as foutenvermindering—om systematische fouten bij de bron te elimineren.
Gestandaardiseerde Digitale Interface: Zendt volledig gecompenseerde datastromen uit via een industriestandaard SPI-protocol, waardoor naadloze integratie met hostcontrollers mogelijk is, terwijl real-time respons (<50ms) en data-uitwisseling met lage latentie worden gegarandeerd.

Ontworpen voor toepassingen die compromisloze bewegingsnauwkeurigheid vereisen—variërend van autonome navigatiesystemen tot hoogprecisie industriële robotica—brengt de 16488HA hardware-miniaturisatie in evenwicht met robuuste prestaties. Het operationele temperatuurbereik van -40°C tot +85°C, in combinatie met IP67-milieubescherming, maakt het geschikt voor inzet in zware omgevingen, terwijl de 0,5°/h biasstabiliteit ervoor zorgt dat cumulatieve fouten zelfs over langdurige operationele cycli verwaarloosbaar blijven.

Technische Parameters

Parameter		Testcondities	Minimum waarde	Typische waarde	Maximum waarde	Eenheid
Gyroscoop	Dynamisch meetbereik			±450		º/s
	Nul-bias instabiliteit	Allan variantie, beter dan		0,3		º/h
	Nul-bias stabiliteit	10s glad, RMS, beter dan		3		º/h
	Nul-bias in volledig temperatuurbereik	-40 ℃ ~ 85 ℃, 10 s glad, rms		20		º/h
	Willekeurige wandeling	1σ		0,15		º/√h
	Nul-bias herhaalbaarheid	1σ		5		º/h
	Schaalfactor herhaalbaarheid	1σ		100		ppm
	Schaalfactor non-lineariteit	1σ		100		ppm
	Bandbreedte (-3dB)			250		Hz
	Kruiskoppeling			0,1		%
	Resolutie			2		º/h
	Versnellingsgevoeligheid			2		°/h/g
Versnellingsmeter	Dynamisch meetbereik			±20		g
	Nul-bias stabiliteit	Allan variantie		0,07		mg

	Nul-bias in volledig temperatuurbereik	-40 ℃ ~ 85 ℃, 10 s glad, rms		3		mg
	Nul-bias stabiliteit	10s glad, RMS, beter dan		0,25		mg
	Willekeurige wandeling	1σ		0,029		m/s/√h
	Nul-bias herhaalbaarheid	1σ		0,5		mg
	Schaalfactor herhaalbaarheid	1σ		500		ppm
	Schaalfactor non-lineariteit	FS=20g		500		ppm
	Bandbreedte (-3dB)			250		Hz
	Kruiskoppeling			0,1		%
Communicatie Interface	1-weg SPI	Voer de klokfrequentie in		8	15	MHz
Elektrische kenmerken	Spanning	Gelijkstroom		3,3		V
	Stroomverbruik			1,5	1,5	W
	Rimpel	P-P		48±2	100	mV
Gebruiksomgeving	Bedrijfstemperatuur		-45		85	℃
Gebruiksomgeving	Opslagtemperatuur		-55		85	℃

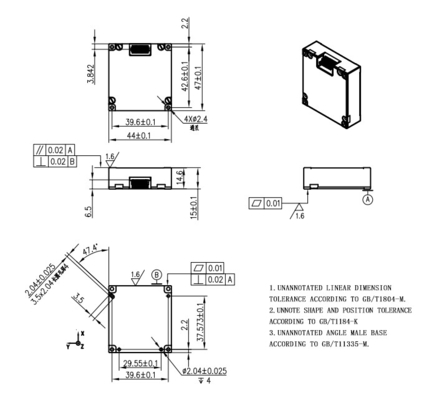

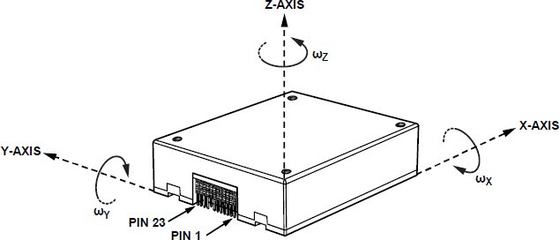

Overzicht Structuur

ADIS16488 IMU10DOF MEMS Inertial Measurement Unit met ingebouwde 3-assige gyro, acceleratie, magnetsensor en druksensor 0

ADIS16488 IMU10DOF MEMS Inertial Measurement Unit met ingebouwde 3-assige gyro, acceleratie, magnetsensor en druksensor 1

ADIS16488 IMU10DOF MEMS Inertial Measurement Unit met ingebouwde 3-assige gyro, acceleratie, magnetsensor en druksensor 2
