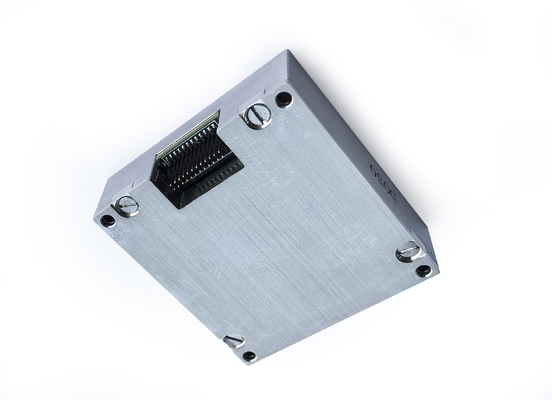

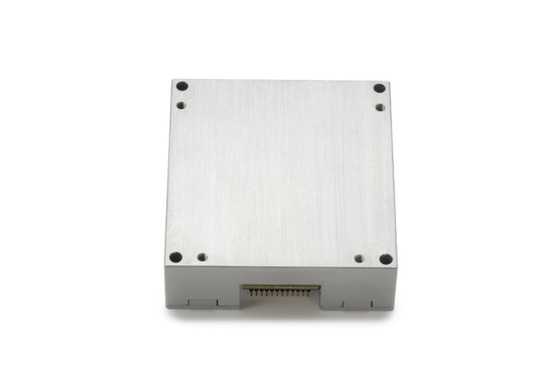

ADIS16488 Inertial Sensor Tactical Grade 10‐DOF MEMS Inertial Measurement Unit voor INS

ADIS16488 Inertial Sensor Tactical Grade 10‐DOF MEMS Inertial Measurement Unit voor INS

Merknaam:	Firepower
Modelnummer:	16488HA
MOQ:	1
Prijs:	2000$
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

± 450°/s

Bias instabiliteit:

0.3°/h

Willekeurige wandeling:

0,15º/u

Herhaalbaarheid door schaalfactoren:

100 ppm

Bandbreedte (-3 dB):

250hz

Versnellingsmeterwaaier:

Accelerometer Bias Stabiliteit:

00,07 mg

Spanning:

Verpakking Details:

BOX+Sponje

Levering vermogen:

500/maand

Markeren:

ADIS16488 Traagheidsmeeteenheid

Tactische graad inertiële meeteenheid

10‐DOF MEMS Inertial Measurement Unit

Productbeschrijving

ADIS16488 Inertial Sensor Tactical Grade 10 -Dof MEMS Inertial Measurement Unit voor INS

Belangrijke specificaties

Attribuut	Waarde
Meetbereik	± 450 °/s
Bias instabiliteit	0,3 °/H
Willekeurige wandeling	0,15º/√h
Herhaalbaarheid van de schaalfactor	100ppm
Bandbreedte (-3DB)	250Hz
Versnellingsmeterbereik	± 20 g
Versnellingsmeter bias stabiliteit	0,07 mg
Spanning	3.3V

Productoverzicht

De ADIS16488HA-traagheidsmeeteenheid (IMU) is een complete traagheidssensoroplossing die een drie-assige gyroscoop en drie-assige versnellingsmeter in een compact pakket combineert. Deze Tactical-grade MEMS IMU meet precies drie-assige hoeksnelheden, lineaire versnellingen en dynamische parameters met geavanceerde foutcompensatie voor gegevensuitgang met hoge nauwkeurigheid.

Kernfuncties

Uitgebreide bewegingsdetectie:Tegelijkertijd vangt 3D -hoeksnelheid (gyroscopen) en versnelling (versnellingsmeters) voor volledige bewegingsopleiding
Geavanceerde foutcompensatie:Implementeert temperatuurafwijkingscompensatie, montage verkeerde uitlijning kalibratie en niet -lineariteitscorrectie om systematische fouten te minimaliseren
Digitale interface:Biedt gecompenseerde gegevens via industrie-standaard SPI-communicatieprotocol voor eenvoudige systeemintegratie

Ideaal voor veeleisende toepassingen, waaronder autonome voertuigen, robotica en ruimtevaartsystemen, levert de ADIS164888HA betrouwbare prestaties voor inertiële navigatie en attitudecontrole door zijn geïntegreerde hardware en intelligente foutmitatie.

Technische specificaties

Parameter	Testomstandigheden	Min	Typisch	Maximaal	Eenheid
Gyroscoop
Dynamisch meetbereik				± 450	º/s
Nul-bias instabiliteit	Allan variantie, beter dan		0,3		º/H
Nul bias stabiliteit	10s soepel, rms, beter dan		3		º/H
Nul bias in volle temperatuurbereik	-40 ℃ ~ 85 ℃, 10 s Smooth, rms		20		º/H
Willekeurige wandeling	1σ		0,15		º/√h
Zero-bias herhaalbaarheid	1σ		5		º/H
Herhaalbaarheid van de schaalfactor	1σ		100		ppm
Schaalfactor niet -lineariteit	1σ		100		ppm
Bandbreedte (-3DB)			250		Hz
Kruiskoppeling			0,1		Reken
Oplossing			2		º/H
Versnellingsgevoeligheid			2		°/h/g
Versnellingsmeter
Dynamisch meetbereik				± 20	G
Nul bias stabiliteit	Allan variantie		0,07		mg
Nul bias in volle temperatuurbereik	-40 ℃ ~ 85 ℃, 10 s Smooth, rms		3		mg
Nul bias stabiliteit	10s soepel, rms, beter dan		0,25		mg
Willekeurige wandeling	1σ		0,029		m/s/√h
Zero-bias herhaalbaarheid	1σ		0,5		mg
Herhaalbaarheid van de schaalfactor	1σ		500		ppm
Schaalfactor niet -lineariteit	FS = 20G		500		ppm
Bandbreedte (-3DB)			250		Hz
Kruiskoppeling			0,1		Reken
Elektrische kenmerken
Spanning	Direct stroom		3.3		V
Stroomverbruik			1.5	1.5	W
Rimpeling	PP		48 ± 2	100	MV
Milieuspecificaties
Bedrijfstemperatuur		-45		85	℃
Opslagtemperatuur		-55		85	℃

Productdiagrammen

Structureel diagram met componentindeling

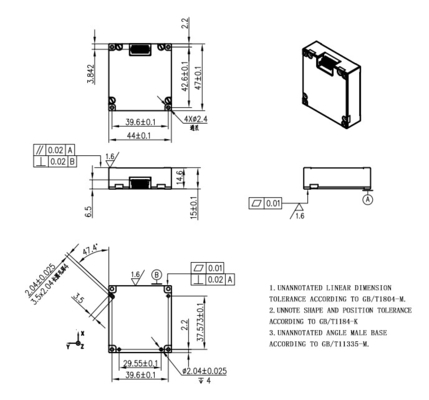

Dimensionale tekening met meetspecificaties

Interface en verbindingsdiagram
