Compact 10 DOF MEMS Traagheidsmeeteenheid IMU Module ADIS16488 Vervanging

Compact 10 DOF MEMS Traagheidsmeeteenheid IMU Module ADIS16488 Vervanging

Merknaam:	Firepower
Modelnummer:	16488HA
MOQ:	1
Prijs:	2000$
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

± 450°/s

Bias instabiliteit:

0.3°/h

Willekeurige wandeling:

0,15º/u

Nul-bias herhaalbaarheid:

Bandbreedte (-3 dB):

250hz

Versnellingsmeterwaaier:

Accelerometer Bias Stabiliteit:

00,07 mg

Stroomverbruik:

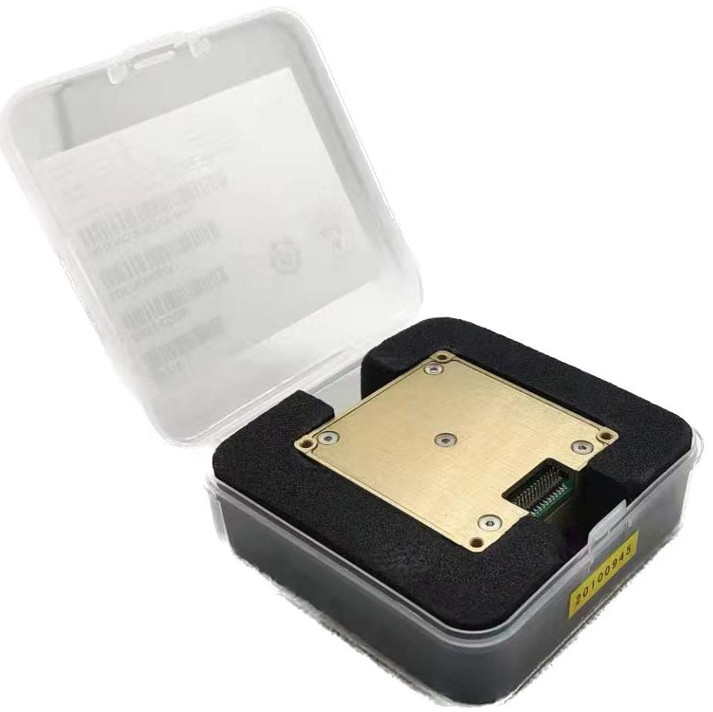

Verpakking Details:

BOX+Sponje

Levering vermogen:

500/maand

Markeren:

10 DOF IMU Module

Compacte IMU Module

ADIS16488 Vervanging IMU Module

Productbeschrijving

Compact 10 DOF MEMS Inertial Measurement Unit IMU Module ADIS16488 Vervanging

Belangrijkste specificaties

Aantekening	Waarde
Meetbereik	± 450°/s
Bias instabiliteit	0.3°/h
Willekeurige wandeling	0.15o/√h
Nul-bias herhaalbaarheid	5°/h
Bandbreedte (-3 dB)	250 Hz
Versnellingsmeterbereik	± 20 g
Stabiliteit van de verslechtering van de versneller	00,07 mg
Energieverbruik	1.5W

De 16488HA Inertial Measurement Unit (IMU) is een volledig geïntegreerd inertial sensorsysteem dat een drieassige gyroscoop en een drieassige versnellingsmeter combineert in een compacte module.Het meet nauwkeurig drie-asse hoek snelheid en lineaire versnelling van het gastheer platform.

Geavanceerde foutcompensatie

Temperatuurcompensatie
Correctie van de storing van de installatie
Niet-lineaire correctie

Na compensatie geeft de unit hoge-precisie traagheidsgegevens uit via een SPI-digitale interface, volgens een gestandaardiseerd communicatieprotocol.Dit maakt de 16488HA IMU zeer geschikt voor ingebedde toepassingen die betrouwbare en stabiele bewegingsdetectie in dynamische omgevingen vereisen.

Technische specificaties

Parameter	Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Gyroscoop
Dynamisch meetbereik				± 450	o/s
Onstabiliteit met nul-bias	Allan variantie, beter dan		0.3		o/h
Stabiliteit van nul bias	10s glad, RMS, beter dan		3		o/h
Nul bias in het volledige temperatuurbereik	-40 °C ~ 85 °C, 10 s glad, rms		20		o/h
Willekeurige wandeling	1σ		0.15		o/√h
Nul-bias herhaalbaarheid	1σ		5		o/h
Herhaalbaarheid door schaalfactoren	1σ		100		ppm
Niet-lineariteit van schaalfactoren	1σ		100		ppm
Bandbreedte (-3 dB)			250		Hz
Kruiskoppeling			0.1		%
Resolutie			2		o/h
Gevoeligheid bij versnelling			2		°/h/g
Accelerometer
Dynamisch meetbereik				± 20	g
Stabiliteit van nul bias	Allan-variantie		0.07		- mg
Nul bias in het volledige temperatuurbereik	-40 °C ~ 85 °C, 10 s glad, rms		3		- mg
Stabiliteit van nul bias	10s glad, RMS, beter dan		0.25		- mg
Willekeurige wandeling	1σ		0.029		m/s/√h
Nul-bias herhaalbaarheid	1σ		0.5		- mg
Herhaalbaarheid door schaalfactoren	1σ		500		ppm
Niet-lineariteit van schaalfactoren	FS=20 g		500		ppm
Bandbreedte (-3 dB)			250		Hz
Kruiskoppeling			0.1		%
Communicatie-interface
Eenrichtingsverkeer	Voer de klokfrequentie in		8	15	MHz
Elektrische kenmerken
Spanning	Gelijkstroom		3.3		V
Energieverbruik			1.5	1.5	W
Ripple	P-P		48 ± 2	100	mV
Gebruiksomgeving
Werktemperatuur		-45		85	°C
Bergingstemperatuur		- 55		85	°C

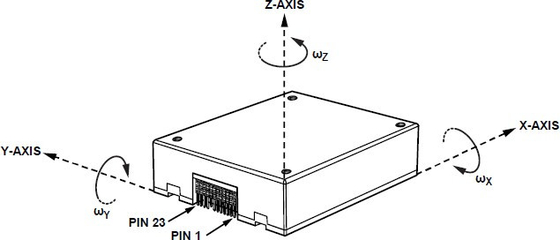

Overzichtsstructuur

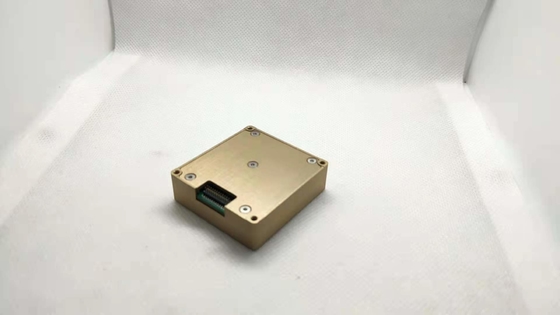

Voorbeeld van IMU-module 16488HA

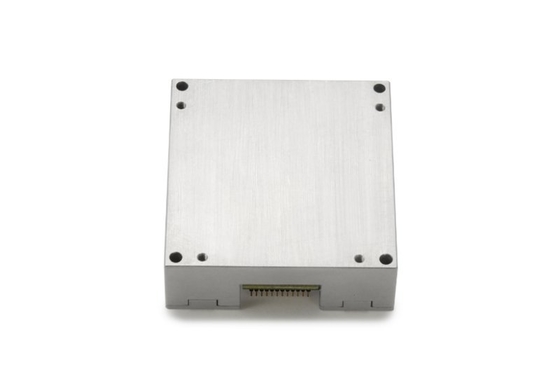

zijkantbeeld van IMU-module 16488HA

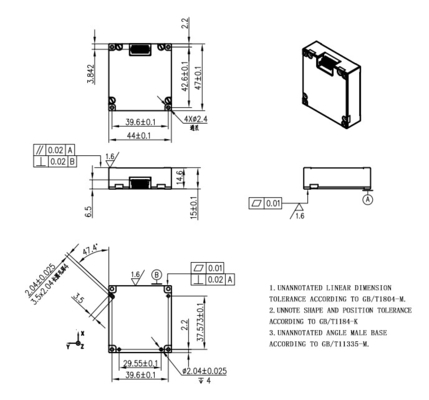

Afmetingsontwerp van IMU-module 16488HA
