Laag stroomverbruik 6 as Mems Inertial Measurement Unit Sensor voor UAV / Robot

Name: Laag stroomverbruik 6 as Mems Inertial Measurement Unit Sensor voor UAV / Robot
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 600 USD
Availability: InStock

Merknaam:	FIREPOWER
Modelnummer:	IMU115
MOQ:	1
Prijs:	600$
Betalingsvoorwaarden:	L/C,D/P,T/T,Western Union
Toeleveringsvermogen:	1 week voor monster

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Gyrodynamisch meetbereik:

± 250/500°/s

Zero-bias stabiliteit (@ Allan variantie):

≤ 3 °/h

Nul biasstabiliteit ((10s glad):

≤ 6°/h

Bandbreedte:

80Hz

Acc-bereik:

± 16 g

Acc Null-bias-stabiliteit (Allan-variantie):

0.065 mg

Communicatie-interface:

Eenrichtings UART

Spanning:

5.5V

Grootte:

22.4mm x 22.4mm x 9.5mm

Gewicht:

16G

Verpakking Details:

Spons + karton

Levering vermogen:

1 week voor monster

Markeren:

MEMS Inertial Measurement Unit Sensor

6 as Mems Inertiële meeteenheid

UAV Mems Inertial Measurement Unit

Productbeschrijving

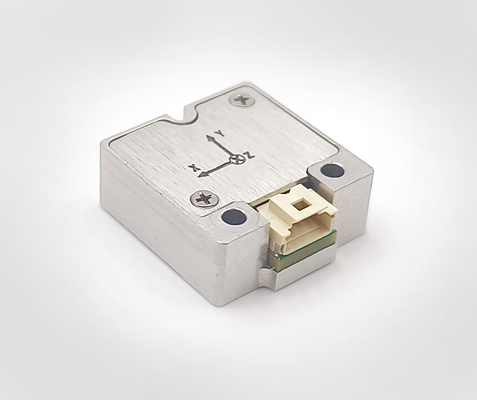

Laag stroomverbruik 6-as Mems Inertial Measurement Unit Sensor voor UAV Robot

Productbeschrijving

IMU115 is een traagheidsmetingseenheid (IMU) op basis van micromechanische technologie (MEMS), met een ingebouwde MEMS-gyroscoop met hoge prestaties en een MEMS-versnellingsmeter,met 3 hoeksnelheden en 3 versnellingen.Het heeft een hoge betrouwbaarheid en een sterke aanpassingsvermogen voor het milieu.inMoVerband, kartografie, stabiel platform en andere velden.

. Productkenmerken

1) Digitale gyroscoop met drie assen:

a)± 250o/s dynamisch meetbereik (optioneel 500 °/s);

b)Nul biasstabiliteit: 10 °/h (GJB, 10 s, typische waarde), 6,0 °/h ((ALLAN, typische waarde);

2)Digitale drieassige versnellingsmeter:

a)± 4 g dynamisch meetbereik (configureerbaar 16 g);

b)Stabiliteit bij nulbias: 0,12 mg (GJB, 10 s), 0,065 mg (ALLAN);

3)Hoge betrouwbaarheid: MTBF > 20000h;

4)Gegarandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C ~ 80 °C):

een ingebouwd hoogwaardig temperatuurkalibratie- en compensatiealgoritme;

5)geschikt voor werken onder sterke trillingsomstandigheden;

6)Interface 1-way UART.

Productparameter

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Gyroscoop	Dynamisch meetbereik			250	500	o/s
	Nul vooroordelen stabiliteit	Allan-variantie		3.0		o/h
	Nul vooroordelen stabiliteit	10 s gemiddeld (-40 °C ~ + 80 °C, constante temperatuur)		6.0		o/h
	Nul vooroordelen	Nul vooroordelen bereik		±0.2		o/s
	Nul vooroordelen	Nul vertekening variatie over volle temperatuur bereik1		±0.3		o/s
	Schaalfactor	Accuraatheid van de schaalfactor		0.2		%
	Schaalfactor	Niet-lineariteit van schaalfactoren		0.02		% FS
	Bandbreedte			80		Hz
Accelerometer	Dynamisch meetbereik			4	16	g
	Nul vooroordelen stabiliteit	Allan-variantie		0.065		- mg
	Nul vooroordelen stabiliteit	10 s gemiddeld (-40 °C ~ + 80 °C, constante temperatuur)		0.12		- mg
	Nul vooroordelen	Nul vooroordelen bereik		±3		- mg
	Nul vooroordelen	Volledige veranderingen van nul vooringenomenheid temperatuurbereik, piek-tot-piekwaarde1		±6		- mg
	Schaalfactor	Accuraatheid van de schaalfactor		0.3		%
	Schaalfactor	Niet-lineariteit van schaalfactoren		0.03		% FS
	Bandbreedte			80		Hz
Communicatie-interface
	Eenrichtings UART	Baud-tarief		115.2	460.8	Kbps
	Frequentie van de bemonstering
	Frequentie van de bemonstering	UART		200	1000	Hz
Elektrische kenmerken	Spanning		4.5	5	5.5	V
	Energieverbruik				0.35	W
	Ripple	P-P			20	mV
Structurele kenmerken	Grootte			22.4 x 22.4 x 9.5		mm
Structurele kenmerken	Gewicht			16		g
Gebruiksomgeving	Werktemperatuur		-40		80	°C
	Bergingstemperatuur		-45		85	°C
	Vibratie			20~2000Hz,3g
	Gevolgen			1000 g,0.5 ms
Betrouwbaarheid	MTBF			20000		h
Betrouwbaarheid	Continu werktijd			120		h
1: Bereken de nulbias de temperatuurverandering is ≤ 1 °C/min en het temperatuurbereik is -40 °C ~ + 80 °C;

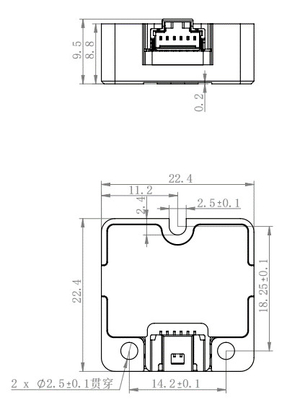

Ontwerp van de lijn
