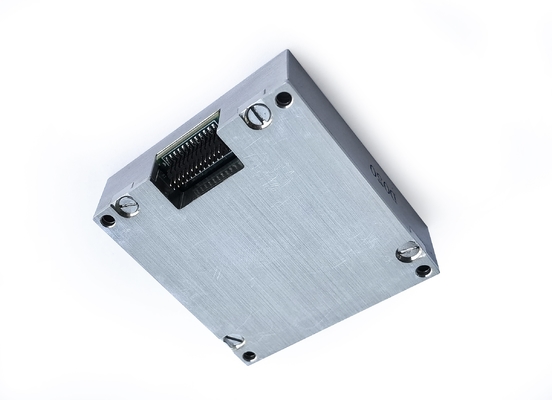

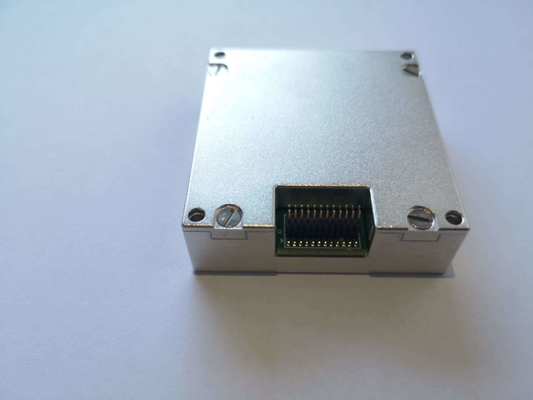

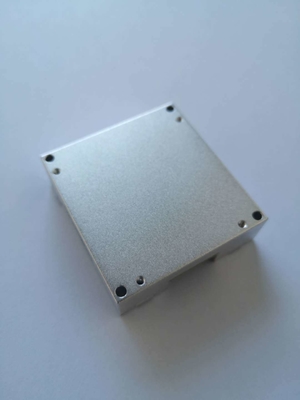

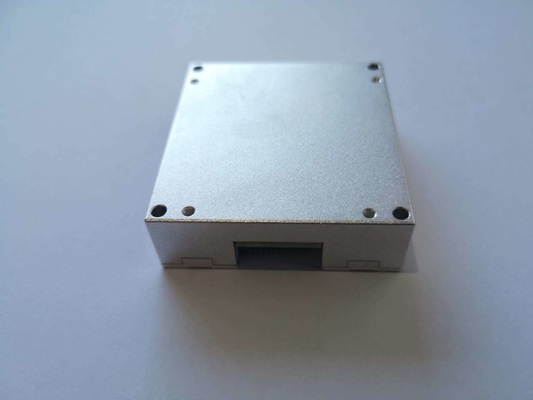

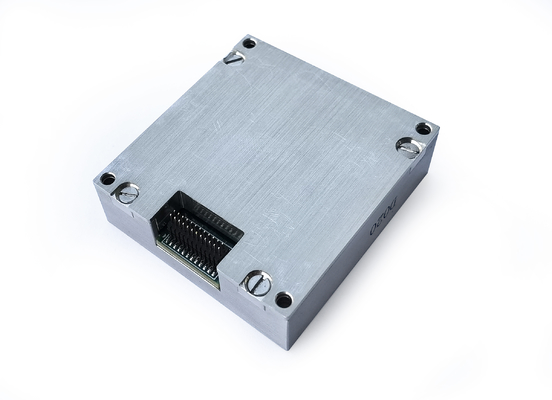

Adis16488 Vervangende sensoren Mems Inertiële meeteenheid Sensor Imu versnellingsmeter Gyro

Adis16488 Vervangende sensoren Mems Inertiële meeteenheid Sensor Imu versnellingsmeter Gyro

Merknaam:	FIREPOWER
Modelnummer:	16488HA

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Gyrodynamisch meetbereik:

± 450°/s

Zero-bias stabiliteit (@ Allan variantie):

≤ 0,3 °/h

Nul biasstabiliteit ((10s glad):

≤ 3°/h

hoekige willekeurige wandeling:

≤ 0,15 °/h

Schaalfactor niet-lineariteit:

100 ppm

Acc-bereik:

Acc Stabiliteit zonder voorspanning (Allan Variantie @ 25 ℃):

00,07 mg

Null-biasfout over het volledige temperatuurbereik:

1.5 mg

Communicatie-interface:

Eenrichtingsverkeer

Spanning:

Markeren:

MEMS Inertial Measurement Unit Sensor

IMU versnellingsmeter Gyro

Vervangende sensoren Mems

Productbeschrijving

ADIS16488 Vervangende sensoren MEMS Inertiële meeteenheid (IMU) Versnellingsmeter Gyro

Belangrijkste specificaties

Aantekening	Waarde
Gyrodynamisch meetbereik	± 450°/s
Zero-bias stabiliteit (@ Allan variantie)	≤ 0,3 °/h
Nul biasstabiliteit (10s glad)	≤ 3°/h
Hoekige willekeurige wandeling	≤ 0,15 °/h
Niet-lineariteit van schaalfactoren	100 ppm
Acc-bereik	± 20 g
Acc Null-biasstabiliteit (Allan-variantie @ 25 °C)	00,07 mg
Null-biasfout over het volledige temperatuurbereik	1.5 mg
Communicatie-interface	Eenrichtingsverkeer
Spanning	3.3V

De ADIS16488HA is een volledig traagheidsmetersysteem met een ingebouwde drieassige gyroscoop en drieassige versnellingsmeter.Deze IMU met hoge prestaties meet drie-assige hoekfrequentieHet apparaat levert foutcompenserende gegevens (inclusief temperatuurcompensatie, installeerfoutenhoekcompensatie,en niet-lineaire compensatie) via SPI volgens het communicatieprotocol.

Gedetailleerde technische parameters

Gyroscoop specificaties

Parameter	Testomstandigheden	Typische waarde	Maximale waarde	Eenheid
Dynamisch meetbereik			± 450	o/s
Onstabiliteit met nul-bias	Allan variantie, beter dan	0.3		o/h
Stabiliteit van nul bias	10s glad, RMS, beter dan	3		o/h
Nul bias in het volledige temperatuurbereik	-40 °C ~ 85 °C, 10 s glad, rms	20		o/h
Willekeurige wandeling	1σ	0.15		o/√h
Nul-bias herhaalbaarheid	1σ	5		o/h
Herhaalbaarheid door schaalfactoren	1σ	100		ppm
Niet-lineariteit van schaalfactoren	1σ	100		ppm
Bandbreedte (-3 dB)		250		Hz
Kruiskoppeling		0.1		%
Resolutie		2		o/h
Gevoeligheid bij versnelling		2		°/h/g

Specificaties van de versnellingsmeter

Parameter	Testomstandigheden	Typische waarde	Maximale waarde	Eenheid
Dynamisch meetbereik			± 20	g
Stabiliteit van nul bias	Allan-variantie	0.07		- mg
Nul bias in het volledige temperatuurbereik	-40 °C ~ 85 °C, 10 s glad, rms	3		- mg
Stabiliteit van nul bias	10s glad, RMS, beter dan	0.25		- mg
Willekeurige wandeling	1σ	0.029		m/s/√h
Nul-bias herhaalbaarheid	1σ	0.5		- mg
Herhaalbaarheid door schaalfactoren	1σ	500		ppm
Niet-lineariteit van schaalfactoren	FS=20 g	500		ppm
Bandbreedte (-3 dB)		250		Hz
Kruiskoppeling		0.1		%

Communicatie-interface

Eenrichtingsverkeer	Voer de klokfrequentie in		8	15	MHz

Elektrische kenmerken

Parameter	Testomstandigheden	Typische waarde	Maximale waarde	Eenheid
Spanning	Gelijkstroom	3.3		V
Energieverbruik		1.5	1.5	W
Ripple	P-P	48 ± 2	100	mV

Gebruik van het milieu

Parameter	Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Werktemperatuur		-45		85	°C
Bergingstemperatuur		- 55		85	°C

ADIS16488 Tekening en afmetingen van de IMU-sensor
