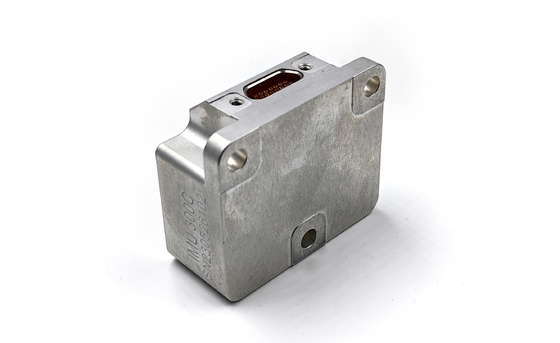

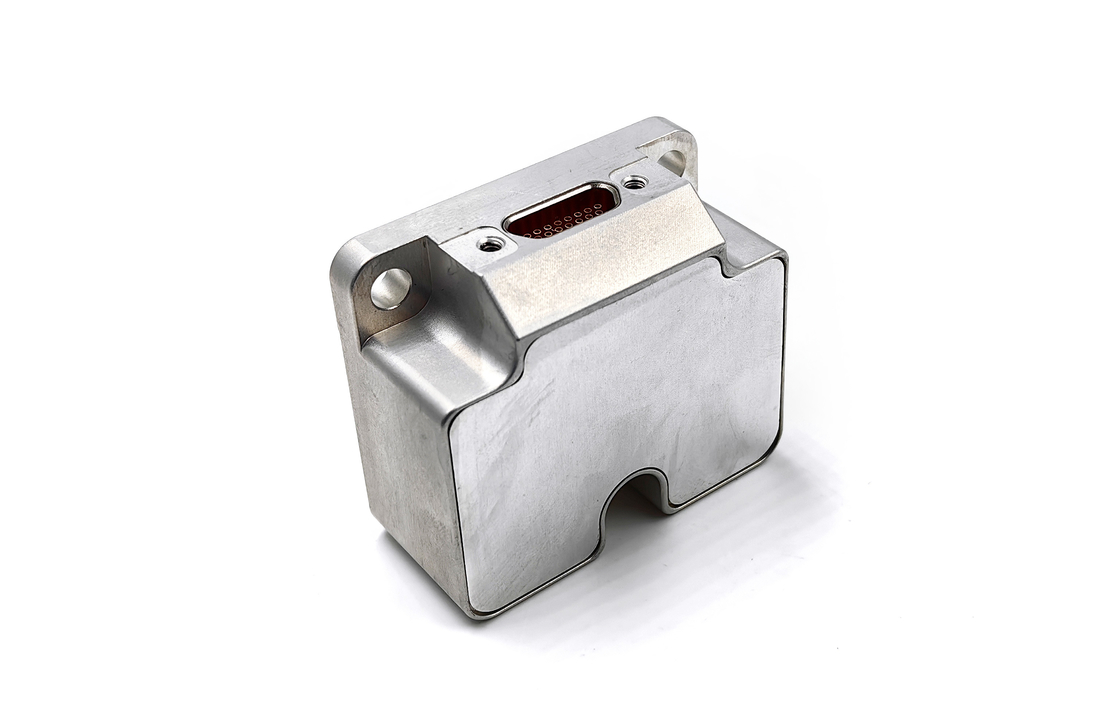

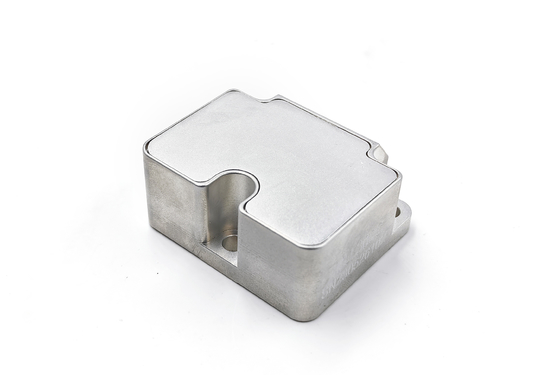

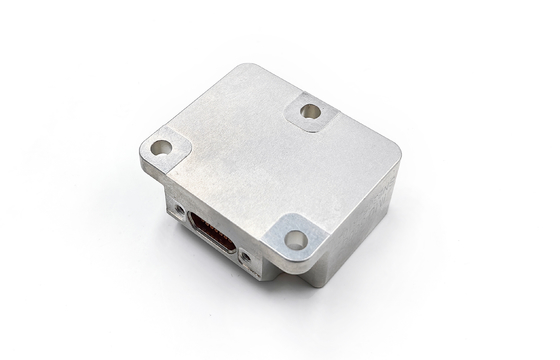

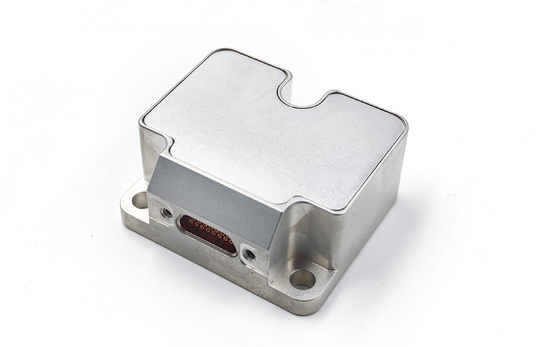

Eenheid voor het meten van de traagheid bij lage drift met ingebouwde drieassige versnellingsmeter en gyroscoop

Eenheid voor het meten van de traagheid bij lage drift met ingebouwde drieassige versnellingsmeter en gyroscoop

Merknaam:	Firepower
Modelnummer:	IMU6-1
MOQ:	1
Prijs:	3000$
Betalingsvoorwaarden:	L/C, T/T, Western Union
Toeleveringsvermogen:	500/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

CHINA

Certificering:

Meetbereik:

±400°/sec

In-run biasstabiliteit:

0.3°/h

hoekige willekeurige wandeling:

0.15°/√h

Biasherhaalbaarheid (1σ):

1°/h

Niet-lineariteit van schaalfactor ((1σ)):

150 ppm

Versnellingsmeterbereik:

±10g

Stabiliteit van de versnellingsmeter tijdens de loop:

0.02mg

Gewicht:

55 ± 5 g

Verpakking Details:

sponge+box

Supply Ability:

500/month

Markeren:

Gyroscoop Inertiële meeteenheid

3 As Accelerometer Inertial Measurement Unit

Tactische graad inertiële meeteenheid

Productbeschrijving

Eenheid voor het meten van de traagheid bij lage drift met ingebouwde drieassige versnellingsmeter en gyroscoop

De IMU6 inertiële meeteenheid bevat een drieassige gyroscoop, drieassige versnellingsmeter, temperatuursensor en signaalverwerkingsbord om hoekvermogen, versnelling,en kantelhoek van de dragerHet systeem levert gecompenseerde gegevens (inclusief temperatuurcompensatie, verstelhoekcompensatie,en niet-lineaire compensatie) via een RS-422 seriële poort met behulp van een gestandaardiseerd communicatieprotocol.

Belangrijkste specificaties

Aantekening	Waarde
Meetbereik	± 400°/s
Stabiliteit van de looppartij	0.3°/h
Hoekige willekeurige wandeling	0.15°/√h
Biasherhaalbaarheid (1σ)	1°/h
Niet-lineariteit van de schaalfactor (1σ)	150 ppm
Versnellingsmeterbereik	± 10 g
Stabiliteit van de versnellingsmeter tijdens het draaien	00,02 mg
Gewicht	55 ± 5 g

Technische specificaties van de gyroscoop

Parameter	Eenheid	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Meetbereik (aanpasbaar)	°/s	± 400	± 400	± 400	±2000
In-Run Bias Stabiliteit (@ Allan variantie)	°/h	0.3	0.1	0.05	1
Biasstabiliteit @10s (10s glad, 1σ, kamertemperatuur)	°/h	3	1	0.5	6
Biasstabiliteit bij volle temperatuur	°/h	10	3	2	18
Hoekige willekeurige wandeling	°/√h	0.15	0.1	0.02	0.3
Biasherhaalbaarheid (1σ)	°/h	1	0.5	0.3	2
Biasversnellingsgevoeligheid	°/h/g	1	1	1	2
Niet-lineariteit van de schaalfactor (1σ)	ppm	150	150	150	300
Herhaalbaarheid door schaalfactor (1σ)	ppm	20	20	20	100
Verkeerde uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB bandbreedte	Hz	250	200	150	250

Technische specificaties van de versnellingsmeter

Parameter	Eenheid	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Meetbereik (aanpasbaar)	g	± 10	± 30	±50	± 80
Stabiliteit van de bias tijdens de loop (Allanvariantie @ 25oC)	- mg	0.02	0.05	0.1	0.2
Biasstabiliteit @10s	- mg	0.05	0.2	0.5	1
Biasstabiliteit bij volle temperatuur	- mg	1	3	5	15
Hoekige willekeurige wandeling	m/s/√h	0.001	0.002	0.005	0.01
Biasherhaalbaarheid (1σ)	- mg	0.1	0.5	1	2
Herhaalbaarheid door schaalfactor (1σ)	ppm	200	200	200	200
Niet-lineariteit van de schaalfactor (1σ)	ppm	50	100	200	300
Verkeerde uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB bandbreedte	Hz	100	100	100	100

Elektrische kenmerken

Parameter	Eenheid	IMU6-1y
Spanning	V	+5±0.5
Startstroom	mA	< 400
Vermogenverbruik in vaste toestand	W	< 1.2
Ripple	mV	100

Milieuspecificaties

Parameter	Eenheid	IMU6-1y-x
Werktemperatuur	oC	-45 tot 85
Bergingstemperatuur	oC	-55~105

Fysieke specificaties

Parameter	Eenheid	IMU6-1y-x
Gewicht	g	55 ± 5
Starttijd	s	1

Afmetingen van het product
