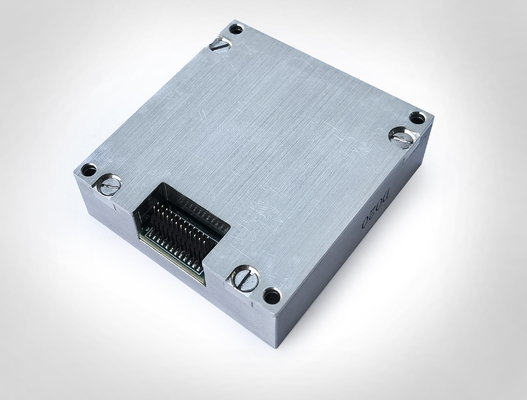

High Precision Navigation Mems Imu KT-EX9-1 voor traagheidsnavigatie met ingebouwde 3-assige gyro

Merknaam:	Firepower
Modelnummer:	16488HA
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C,T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Gyroscoopwaaier:

±500°/s

gyro Zero bias-stabiliteit:

0.3°/h

Acc-bereik:

±20g

Acc Zero Bias Stabiliteit:

2ug

Willekeurige wandeling:

0.15°/√h

Communicatie-interface:

1 kanaal SPI

Gewicht:

50 g

Bandbreedte:

250hz

Verpakking Details:

spons/doos

Levering vermogen:

500/maand

Markeren:

Inertiële navigatie Mems Imu

High Precision Navigation Mems Imu

3 As Giro Mems Imu

Productbeschrijving

High Precision Navigation Mems Imu KT-EX9-1 voor traagheidsnavigatie met ingebouwde 3-assige gyro

Productbeschrijving

De 16488 9-1. een inertie-meeteenheid is een compleet inertie-systeem met een ingebouwde drieassige gyroscoop en een drieassige versnellingsmeter, dat wordt gebruikt om de drieassige hoekfrequentie te meten,versnelling en andere parameters van de drager, en geeft de gegevens na foutcompensatie (inclusief temperatuurcompensatie, installatieverkeershoekcompensatie, niet-lineaire compensatie, enz.)) via SPI volgens het communicatieprotocol.

Hoofdparameters

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Giro	Dynamisch meetbereik			± 500		o/s
	Bias instabiliteit	Allan variantie, beter dan		0.3		o/h
	Biasstabiliteit	1s glad, RMS, beter dan		10		o/h
	Bias in het volledige temperatuurbereik	-40 oC ~ 85 oC, 10 s glad maken, RMS		0.005		o/s
	Willekeurige wandeling	1b		0.15		o/√h
	Biasherhaalbaarheid	1b		10		o/h
	Uitgangsgeluid	Geen filtering, RMS		0.05		o/s
	Herhaalbaarheid door schaalfactoren	1b		0.01		%
	Niet-lineariteit van schaalfactoren	1b		0.01		%
	Schaalfactor	FS=450 o/s, 32 bits		2621440		LSB/°/sec
	Bandbreedte (-3 dB)			250		Hz
	Kruiskoppeling			0.1		%
	Gevoeligheid bij versnelling			1		°/h/g
	Vibratierectificatie-effect			0.5		°/h/g2
	Resonantiefrequentie			12k.		Hz
Accelerometer	Dynamisch meetbereik			± 20		g
	Biasstabiliteit	Allan-variantie		2		Ugg
	Bias in het volledige temperatuurbereik	-40 oC ~ 85 oC, 10 s glad maken, RMS		1		- mg
	Willekeurige wandeling	1b		0.029		m/s/√h
	Biasherhaalbaarheid	1b		5		- mg
	Uitgangsgeluid	Geen filtering, RMS		0.5		- mg
	Herhaalbaarheid door schaalfactoren	1b		0.1		%
	Niet-lineariteit van schaalfactoren	FS=20 g		0.1		% FS
	Schaalfactor	± 20, 32 bits		65536000		g/LSB
	Bandbreedte (-3 dB)			250		Hz
	Kruiskoppeling			0.1		%
Temperatuur	Schaalfactor			0.0125		°C/LSB
Communicatie-interface	Eenrichtingsverkeer	Voer de klokfrequentie in		8	15	MHz
Elektrische kenmerken	Spanning	Gelijkstroom		3.3 ± 10%		V
	Energieverbruik			1	1.5	W
	Ripple	P-P		48 ± 2	100	mV
Gebruiksomgeving	Werktemperatuur	Scalabel	-40		85	oC
	Bergingstemperatuur		- 55		85	oC
	Vibratie			10 tot en met 2000 Hz,6.06 g
	Gevolgen			1000 g,0.1 ms

Schets van de contour

High Precision Navigation Mems Imu KT-EX9-1 voor traagheidsnavigatie met ingebouwde 3-assige gyro 0

Productieomgeving

High Precision Navigation Mems Imu KT-EX9-1 voor traagheidsnavigatie met ingebouwde 3-assige gyro 1

Verpakking en verzending

High Precision Navigation Mems Imu KT-EX9-1 voor traagheidsnavigatie met ingebouwde 3-assige gyro 2

High Precision Navigation Mems Imu KT-EX9-1 voor traagheidsnavigatie met ingebouwde 3-assige gyro 3

High Precision Navigation Mems Imu KT-EX9-1 voor traagheidsnavigatie met ingebouwde 3-assige gyro 4
