| Merknaam: | Firepower |
| Model Number: | KT-EX 9-2 |
| MOQ: | 1 |
| Prijs: | Onderhandelbaar |
| Betalingsvoorwaarden: | L/C, T/T |
| Toeleveringsvermogen: | 500/maand |

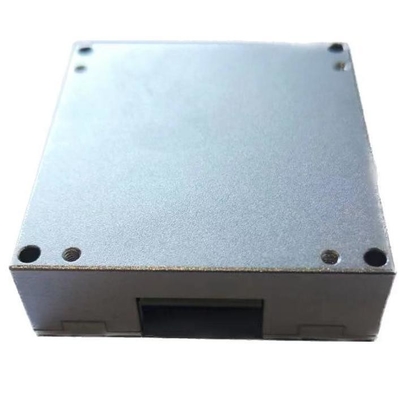

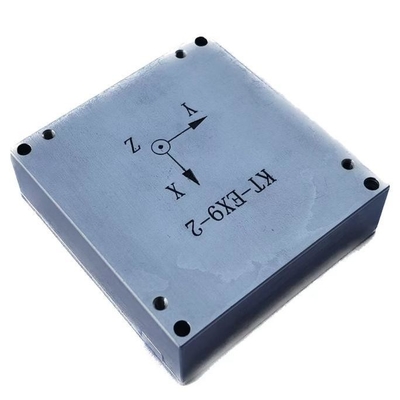

High Dynamic Range 450deg/s Inertial Navigation Sensor voor nauwkeurige metingen KT-EX 9-2
Productbeschrijving
DeKT-EX 9-2een meervoudig vrijheidsgraden inertiële meeteenheid is een compleet inertialsysteem met een ingebouwde drieassige gyroscoop, een drieassige versnellingsmeter,een magnetometer met drie assen en een druksensor voor het meten van de drieassige hoek van de dragerparameters, zoals de snelheid, versnelling, drieassig magnetisch veld, luchtdruk, enz., uitgangsgegevens na foutcompensatie (inclusief temperatuurcompensatie, hoekcompensatie bij storing van de installatie,niet-lineaire compensatie, enz.) volgens het communicatieprotocol via SPI.
Technische parameters
| Parameter | Testomstandigheden | Minimaal | Typisch | Maximaal | Eenheid | |
| Giro | Dynamisch meetbereik | Configureerbaar (maximaal ± 1000) | ± 450 | o/s | ||
| Nul bias instabiliteit | Allan variantie, beter dan | 5.1 | o/h | |||
| Stabiliteit van nul bias | 1s glad, rms, beter dan | 30 | o/h | |||
| Nul bias over het volledige temperatuurbereik | -40 oC ~ 85 oC, 10 s glad, rms | 0.03 | o/s | |||
| Willekeurige wandeling | 1b | 0.26 | o/√h | |||
| Nul vertekening herhaalbaarheid | 1b | 100 | o/h | |||
| Uitgangsgeluid | Geen filtering, rms | 0.135 | o/s | |||
| Herhaalbaarheid door schaalfactoren | 1b | 0.1 | % | |||
| Niet-lineariteit van schaalfactoren | FS=450 o/s | 0.01 | % FS | |||
| Bandbreedte (-3 dB) | 330 | Hz | ||||
| Kruiskoppeling | 0.1 | % | ||||
| Accelerometer | Dynamisch meetbereik | Configureerbaar (maximaal ± 40) | ± 18 | g | ||
| Stabiliteit van nul bias | Allan-variantie | 0.07 | - mg | |||
| Nul bias over het volledige temperatuurbereik | -40 oC ~ 85 oC, 10 s glad, rms | 5 | - mg | |||
| Willekeurige wandeling | 1b | 0.029 | m/s/√h | |||
| Nul vertekening herhaalbaarheid | 1b | 5 | - mg | |||
| Uitgangsgeluid | Geen filtering, rms | 1 | - mg | |||
| Herhaalbaarheid door schaalfactoren | 1b | 0.1 | % | |||
| Niet-lineariteit van schaalfactoren | FS=10 g | 0.1 | % FS | |||
| Bandbreedte (-3 dB) | 330 | Hz | ||||
| Kruiskoppeling | 0.1 | % | ||||
| Magnetometer | Dynamisch meetbereik | ±2.5 | Gauss | |||
| Gevoeligheid | 0.1 | LSE/LSB | ||||
| Niet-lineariteit | 0.5 | % FS | ||||
| Barometer | Drukbereik | 300 | 1100 | mbar | ||
| Gevoeligheid | 6.1 × 10- 7 | mbar/LSB | ||||
| Totale fout | 4.5 | mbar | ||||
| Relatieve fout | 2.5 | mbar | ||||
| Niet-lineariteit | 0.1 | % FS | ||||
| Communicatie-interface | 1 spi | Invoerklokfrequentie | 15 | MHz | ||
| Elektrische kenmerken | Spanning | D.C. | 2.5 | 3.3 ± 10% | 5 | V |
| Energieverbruik | 0.6 | 1 | W | |||
| Ripple | P-P | 100 | mV | |||
| gewicht | 48 ± 2 | g | ||||
| Gebruiksomgeving | Werktemperatuur | Scalabel | -40 | 85 | oC | |
| opslagtemperatuur | - 55 | 85 | oC | |||
| trillingen | 10 tot en met 2000 Hz,6.06 g | |||||
| Schok | 5000 g,0.1 ms | |||||
Afmeting
