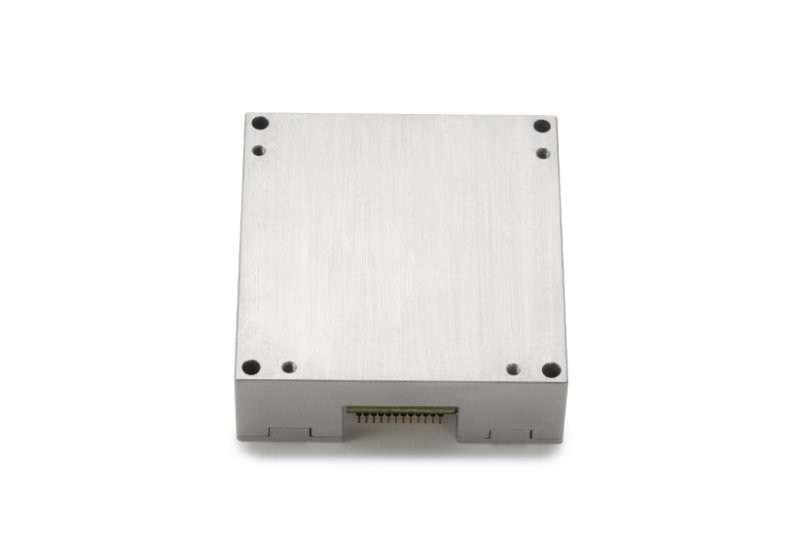

Lichte gewicht Inertial Measurement Unit 6 Axis Inertial Sensor met breed bereik

Name: Lichte gewicht Inertial Measurement Unit 6 Axis Inertial Sensor met breed bereik
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	16488HB
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C,T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Gyroscoopwaaier:

±500/sec

gyro Zero bias-stabiliteit:

0,8 °/h

Acc-bereik:

± 16 g

Acc Zero Bias Stabiliteit:

0,06 mg (Allan)

Willekeurige wandeling:

0,15º/u

Bandbreedte (-3 dB):

200 Hz

Interface:

1 kanaal SPI/UART/CAN

Herhaalbaarheid van schaalfactoren:

0,1%

Verpakking Details:

spons/doos

Levering vermogen:

500/maand

Markeren:

6 As Inertiële meeteenheid

Lichte gewicht Inertiële meeteenheid

Inertiële meeteenheid met breed bereik

Productbeschrijving

Lichte gewicht Inertial Measurement Unit 6 Axis Inertial Sensor met breed bereik

De 16488HB meervoudige vrijheidsgraden traagheidsmetingseenheid is een compleet traagheidsysteem met ingebouwde drieassige gyroscoop, drieassige versnellingsmeter, drieassige magnetometer,en druk sensorDeze geavanceerde eenheid meet kritieke dragerparameters zoals drie-assige hoek snelheid, versnelling, drie-assige magnetisch veld en luchtdruk.Alle uitgangsgegevens worden via het SPI-communicatieprotocol geleverd na een uitgebreide foutcompensatie, met inbegrip van temperatuurcompensatie, compensatie van de hoek van de installatie en niet-lineaire compensatie.

Technische specificaties

Gyroscoop specificaties

Parameter	Testomstandigheden	Typisch	Maximaal	Eenheid
Dynamisch meetbereik		500	2000	°/s
Stabiliteit zonder vooroordelen	Allan-variantie, Z-as	0.8		°/h
Stabiliteit zonder vooroordelen	Allan-variantie, X- en Y-as	1.6		°/h
Stabiliteit zonder vooroordelen	10 s gemiddelde (-40°C ~ +70°C, constante temperatuur), Z-as	3		°/h
Stabiliteit zonder vooroordelen	10 s gemiddelde (-40°C ~ +70°C, constante temperatuur), as X en as Y	6		°/h
Nul vooroordelen	Nul-biasbereik, Z-as	±0.07		°/s
Nul vooroordelen	Nul-biasbereik, X-as en Y-as	±0.2		°/s
Nul vooroordelen	Null-biasverandering in het volledige temperatuurbereik, Z-as 1	±0.02		°/s
Nul vooroordelen	Null Bias Change Over Temperature, X en Y Axis 1	±0.06		°/s
Succesieve startherhaalbaarheid	Z-as	0.002
Succesieve startherhaalbaarheid	X-as en Y-as	0.006
Herhaalbaarheid van de dag-na-dagstart	Z-as	0.003		/s
Begin de herhaling dag na dag	X-as en Y-as	0.009		°/s
Effect van lineaire versnelling op bias		0.002		°/s/g
Invloed van trillingen op nulbias	Verandering vóór en na trillingen 2	0.002		°/s/g
Invloed van trillingen op nulbias	Verandering vóór en tijdens de trillingen 2	0.002		°/s/g
Schaalfactor	Accuraatheid van de schaalfactor, Z-as	0.3		%
Schaalfactor	Accuraatheid van schaalfactor, X- en Y-as	0.6		%
Niet-lineariteit van de schaalfactor	Z-as	0.01		% FS
Niet-lineariteit van de schaalfactor	X- en Y-as	0.02		% FS
Hoekige willekeurige wandeling		0.15		°/√ uur
Ruisdichtheid		0.001		°/s/√Hz
Resolutie		3.052 × 10−7		/s/LSB
Bandbreedte		200		Hz

Specificaties van de versnellingsmeter

Parameter	Testomstandigheden	Minimum	Typisch	Maximaal	Eenheid
Dynamisch meetbereik			16	200	g
Stabiliteit zonder vooroordelen	Allan-variantie		0.06		- mg
Stabiliteit zonder vooroordelen	Gemiddeld 10 s (-40°C ~ +70°C, constante temperatuur)		0.4		- mg
Nul vooroordelen	Nul-biasbereik		2		- mg
Nul vooroordelen	Verandering van de neiging tot nul binnen het gehele temperatuurbereik, piek-tot-piekwaarde 1		4		- mg
Herhaalbaarheid van opeenvolgende starts			0.5		- mg
Herhaalbaarheid op dagelijkse basis			0.8		- mg
Temperatuurcoëfficiënt met nul-bias		0.05	0.1		mg/°C

Afmetingen

Vermelding:
1 Nul vervorming over het volledige temperatuurbereik
2 Vibratie-invloedmeting
