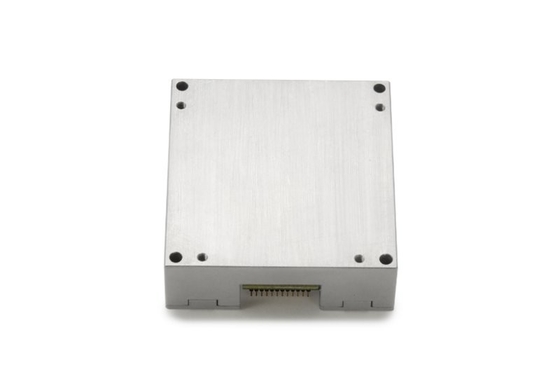

Lichte gewichtsinertiemeter eenheid 6 Assinertiaalsensor met breed bereik KT-EX 9-2

Merknaam:	Firepower
Modelnummer:	16488C
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	L/C,T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Gyroscoopwaaier:

± 450°/s

gyro Zero bias-stabiliteit:

5.1 °/h

Acc-bereik:

±20g

Acc Zero Bias Stabiliteit:

0.07mg ((Allan)

Willekeurige wandeling:

0.26o/√h

Bandbreedte (-3 dB):

330 Hz

Interface:

1 kanaal SPI/UART/CAN

Herhaalbaarheid door schaalfactoren:

00,1%

Verpakking Details:

spons/doos

Levering vermogen:

500/maand

Markeren:

6 As Inertiële meeteenheid

Lichte gewicht Inertiële meeteenheid

Inertiële meeteenheid met breed bereik

Productbeschrijving

Lichte gewichtsinertiemeter eenheid 6 Assinertiaalsensor met breed bereik KT-EX 9-2

Productbeschrijving

DeKT-EX 9-2een meervoudig vrijheidsgraden inertiële meeteenheid is een compleet inertialsysteem met een ingebouwde drieassige gyroscoop, een drieassige versnellingsmeter,een magnetometer met drie assen en een druksensor voor het meten van de drieassige hoek van de dragerparameters, zoals de snelheid, versnelling, drieassig magnetisch veld, luchtdruk, enz., uitgangsgegevens na foutcompensatie (inclusief temperatuurcompensatie, hoekcompensatie bij storing van de installatie,niet-lineaire compensatie, enz.) volgens het communicatieprotocol via SPI.

Digitale gyroscoop met drie assen:
1. ± 450o/s dynamisch meetbereik;
2. Stabiliteit bij nul-bias: 5,1 °/h
Digitale drieassige versnellingsmeter:
1. ± 18 g dynamisch meetbereik;
2. Stabiliteit bij nul-bias: 0,07 mg (ALLAN);
Hoge betrouwbaarheid: MTBF > 20000h;
Garandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40 oC ~ 70 oC): ingebouwde hoogwaardige temperatuurkalibratie- en compensatiealgoritme;
geschikt voor werken onder sterke trillingsomstandigheden;
Interface 1 kanaal UART, 1 kanaal SPI, 1 kanaal CAN

Technische parameters

Parameter		Testomstandigheden	Minimaal	Typisch	Maximaal	Eenheid
Giro	Dynamisch meetbereik	Configureerbaar (maximaal ± 1000)		± 450		o/s
	Nul bias instabiliteit	Allan variantie, beter dan		5.1		o/h
	Stabiliteit van nul bias	1s glad, rms, beter dan		30		o/h
	Nul bias over het volledige temperatuurbereik	-40 oC ~ 85 oC, 10 s glad, rms		0.03		o/s
	Willekeurige wandeling	1b		0.26		o/√h
	Nul vertekening herhaalbaarheid	1b		100		o/h
	Uitgangsgeluid	Geen filtering, rms		0.135		o/s
	Herhaalbaarheid door schaalfactoren	1b		0.1		%
	Niet-lineariteit van schaalfactoren	FS=450 o/s		0.01		% FS
	Bandbreedte (-3 dB)			330		Hz
	Kruiskoppeling			0.1		%
Accelerometer	Dynamisch meetbereik	Configureerbaar (maximaal ± 40)		± 18		g
	Stabiliteit van nul bias	Allan-variantie		0.07		- mg
	Nul bias over het volledige temperatuurbereik	-40 oC ~ 85 oC, 10 s glad, rms		5		- mg
	Willekeurige wandeling	1b		0.029		m/s/√h
	Nul vertekening herhaalbaarheid	1b		5		- mg
	Uitgangsgeluid	Geen filtering, rms		1		- mg
	Herhaalbaarheid door schaalfactoren	1b		0.1		%
	Niet-lineariteit van schaalfactoren	FS=10 g		0.1		% FS
	Bandbreedte (-3 dB)			330		Hz
	Kruiskoppeling			0.1		%
Magnetometer	Dynamisch meetbereik			±2.5		Gauss
	Gevoeligheid			0.1		LSE/LSB
	Niet-lineariteit			0.5		% FS
Barometer	Drukbereik		300		1100	mbar
	Gevoeligheid			6.1 × 10^{- 7}		mbar/LSB
	Totale fout			4.5		mbar
	Relatieve fout			2.5		mbar
	Niet-lineariteit			0.1		% FS
Communicatie-interface	1 spi	Invoerklokfrequentie			15	MHz
Communicatie-interface
Elektrische kenmerken	Spanning	D.C.	2.5	3.3 ± 10%	5	V
	Energieverbruik			0.6	1	W
	Ripple	P-P			100	mV
	gewicht			48 ± 2		g
Gebruiksomgeving	Werktemperatuur	Scalabel	-40		85	oC
	opslagtemperatuur		- 55		85	oC
	trillingen			10 tot en met 2000 Hz,6.06 g
	Schok			5000 g,0.1 ms

Afmeting

Lichte gewichtsinertiemeter eenheid 6 Assinertiaalsensor met breed bereik KT-EX 9-2 0

Verpakking en verzending

Lichte gewichtsinertiemeter eenheid 6 Assinertiaalsensor met breed bereik KT-EX 9-2 1

Lichte gewichtsinertiemeter eenheid 6 Assinertiaalsensor met breed bereik KT-EX 9-2 2

Lichte gewichtsinertiemeter eenheid 6 Assinertiaalsensor met breed bereik KT-EX 9-2 3
