| Merknaam: | Firepower |
| Model Number: | KT-EX 9-1 |
| MOQ: | 1 |
| Prijs: | Onderhandelbaar |
| Betalingsvoorwaarden: | L/C, T/T |

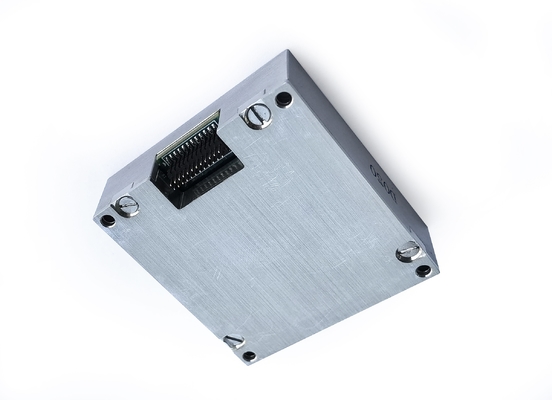

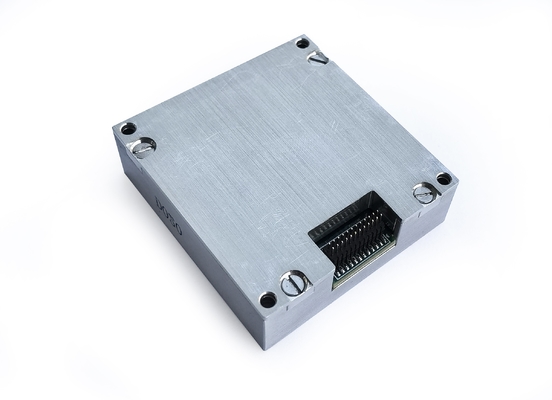

Anti-interferentieKT-EX 9-1 IMU Inertial Navigation Sensor met ingebouwde drieassige gyroscoop
Productbeschrijving
DeKT-EX 9-1 een inertie-meeteenheid is een compleet inertie-systeem met een ingebouwde drieassige gyroscoop en een drieassige versnellingsmeter, dat wordt gebruikt om de drieassige hoekfrequentie te meten,versnelling en andere parameters van de drager, en geeft de gegevens na foutcompensatie (inclusief temperatuurcompensatie, installatieverkeershoekcompensatie, niet-lineaire compensatie, enz.)) via SPI volgens het communicatieprotocol.
Hoofdparameters
| Parameter | Testomstandigheden | Minimumwaarde | Typische waarde | Maximale waarde | Eenheid | |
| Giro | Dynamisch meetbereik | ± 500 | o/s | |||
| Bias instabiliteit | Allan variantie, beter dan | 0.3 | o/h | |||
| Biasstabiliteit | 1s glad, RMS, beter dan | 10 | o/h | |||
| Bias in het volledige temperatuurbereik | -40 oC ~ 85 oC, 10 s glad maken, RMS | 0.005 | o/s | |||
| Willekeurige wandeling | 1b | 0.15 | o/√h | |||
| Biasherhaalbaarheid | 1b | 10 | o/h | |||
| Uitgangsgeluid | Geen filtering, RMS | 0.05 | o/s | |||
| Herhaalbaarheid door schaalfactoren | 1b | 0.01 | % | |||
| Niet-lineariteit van schaalfactoren | 1b | 0.01 | % | |||
| Schaalfactor | FS=450 o/s, 32 bits | 2621440 | LSB/°/sec | |||
| Bandbreedte (-3 dB) | 250 | Hz | ||||
| Kruiskoppeling | 0.1 | % | ||||
| Gevoeligheid bij versnelling | 1 | °/h/g | ||||
| Vibratierectificatie-effect | 0.5 | °/h/g2 | ||||
| Resonantiefrequentie | 12k. | Hz | ||||
| Accelerometer | Dynamisch meetbereik | ± 20 | g | |||
| Biasstabiliteit | Allan-variantie | 2 | Ugg | |||
| Bias in het volledige temperatuurbereik | -40 oC ~ 85 oC, 10 s glad maken, RMS | 1 | - mg | |||
| Willekeurige wandeling | 1b | 0.029 | m/s/√h | |||
| Biasherhaalbaarheid | 1b | 5 | - mg | |||
| Uitgangsgeluid | Geen filtering, RMS | 0.5 | - mg | |||
| Herhaalbaarheid door schaalfactoren | 1b | 0.1 | % | |||
| Niet-lineariteit van schaalfactoren | FS=20 g | 0.1 | % FS | |||
| Schaalfactor | ± 20, 32 bits | 65536000 | g/LSB | |||
| Bandbreedte (-3 dB) | 250 | Hz | ||||
| Kruiskoppeling | 0.1 | % | ||||
| Temperatuur | Schaalfactor | 0.0125 | °C/LSB | |||
| Communicatie-interface | Eenrichtingsverkeer | Voer de klokfrequentie in | 8 | 15 | MHz | |
| Elektrische kenmerken | Spanning | Gelijkstroom | 3.3 ± 10% | V | ||
| Energieverbruik | 1 | 1.5 | W | |||
| Ripple | P-P | 48 ± 2 | 100 | mV | ||
| Gebruiksomgeving | Werktemperatuur | Scalabel | -40 | 85 | oC | |
| Bergingstemperatuur | - 55 | 85 | oC | |||
| Vibratie | 10 tot en met 2000 Hz,6.06 g | |||||
| Gevolgen | 1000 g,0.1 ms | |||||
Schets van de contour
Belangrijkste toepassingsgebieden
Verpakking en verzending
