Gyroscoopchip met hoge precisie MEMS met 1°/h Bias Instabiliteit voor IMU Accelerometer Gyro

Merknaam:	Firepower
Modelnummer:	MGZ330HC-O1
MOQ:	1
Betalingsvoorwaarden:	L/C, T/T
Toeleveringsvermogen:	500 stcs

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

CHINA

Certificering:

Productnaam:

MEMS Gyroscoopchip

Stabiliteit van de bias @10s:

<1°/uur

(Biasstabiliteit @1s:

<3°/u

Hoekige willekeurige wandeling:

<0,05°/√u

Biasfout over temperatuur:

<1°/uur

Gegevenssnelheid:

12k

Packaging Details:

Wooden box

Levering vermogen:

500 stcs

Markeren:

Drie-assige bewegingssimulatie draaitafel

Multifunktioneel draaitafel

Gyrosensortestspeler

Productbeschrijving

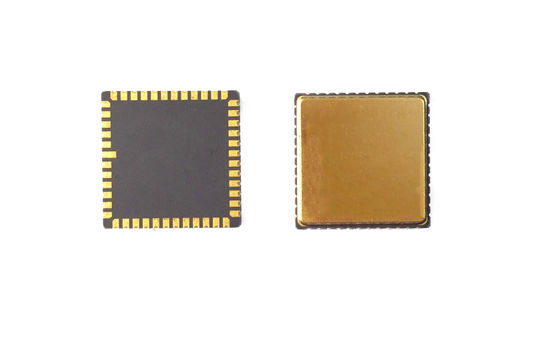

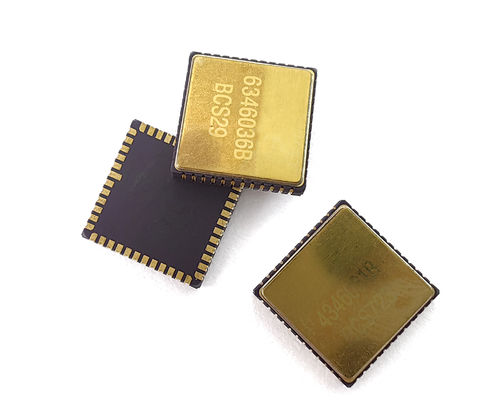

Gyroscoopchip met hoge precisie MEMS met 1°/h Bias Instabiliteit voor IMU Accelerometer Gyro

De MEMS Gyroscope Chip is een miniatuur solide toestand hoekfrequentie sensor ontworpen voor nauwkeurige meting van de rotatiesnelheid.Het bevat geavanceerde MEMS-technologie voor micromachining en een gesloten-loop aandrijfarchitectuur omhoge nauwkeurigheid, lage instabiliteit en uitstekende trillingsvermogen.

De chip functiesdigitale outputHet is ideaal voor toepassingen inUAV's, robotica, voertuigstabilisatiesystemen en tactische traagheidsnavigatie-eenheden.

Hoofdparameters

Prestaties	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Bereik (graden/s)	400	400	400
Bandbreedte @3DB (aanpasbaar) (Hz)	200	200	300
Uitgangsnauwkeurigheid (digitale SPI) (bits)	24	24	24
Uitgangssnelheid (ODR) (op maat) (Hz)	12K	12K	12K
Vertraging (op maat) (ms)	< 1.5	< 1.5	< 1
Biasstabiliteit (deg/hr(1o))	< 0.1	< 0.5	< 0.1
Biasstabiliteit (1σ 10s) (deg/hr(1o))	< 1	< 5	< 1
Biasstabiliteit (1σ 1s) (deg/hr ((1o))	(3)	< 15	(3)
Bijlage I, onder b), wordt als volgt gewijzigd:	< 10	< 30	10
Temperatuurschommelingen van de bias, gekalibreerd ((1σ) (deg/hr ((1o))	< 1	< 10	< 1
Biasherhaalbaarheid (deg/hr ((1o))	< 0.5	(3)	< 0.3
Schaalfactor bij 25°C (lb/deg/s)	16000	16000	20000
Herhaalbaarheid door schaalfactor (1σ) (ppm ((1o))	< 20 ppm	< 20 ppm	< 100 ppm
Schaalfactor tegen temperatuur (1σ) (ppm ((1o))	< 100 ppm	< 100 ppm	< 300 ppm
Niet-lineaire schaalfactor (1σ) (ppm)	< 150 ppm	< 150 ppm	< 300 ppm
Hoekige willekeurige wandeling (ARW) (°/√h)	< 0.05	< 0.25	< 0.05
Ruis (piek tot piek) (graden/s)	< 0.35	< 0.4	< 0.25
Gevoeligheid GWaarde (°/uur/g)	< 1	(3)	< 1
Vibratiecorrectiefout (12gRMS,20-2000) (°/uur/g ((rms))	< 1	(3)	< 1

Omgevingsgeschiktheid

Schok (aangezet)	500 g, 1 min
Schokweerstand (afkoppeling)	10000 g, 10 min
Vibratie (aan)	18 g rms (20 Hz tot 2 kHz)
Werktemperatuur	-40 °C tot +85 °C
Bergingstemperatuur	-55 °C tot + 125 °C
Voerspanning	5 ± 0,25 V
Huidig verbruik	45ma

PCB-ontwerp

De ontkoppelingscondensatoren voor pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst, met een minimale equivalentweerstand van de sporen.De andere uiteinden van de ontkoppelingscondensatoren voor VREF, VBUF en VREG worden aangesloten op de dichtstbijzijnde AVSS_LN en vervolgens op de signalering via een magnetische kralen.

De ontkoppelingscondensatoren voor VCC en VIO moeten dicht bij de overeenkomstige pinnen worden geplaatst.die grote PCB-spuren vereisen om de spanningsstabiliteit te garanderen.

Voor een soepele montage moet worden vermeden dat de onderdelen onder de verpakking worden geplaatst en dat de onderdelen niet in de buurt van de spanningsconcentratie worden geplaatst.externe mechanische contactpunten, en gebieden die tijdens de installatie gevoelig zijn voor vervorming.
