Compact en lichtgewicht IMU Inertial Sensor Inertial Navigation System in UAV

Name: Compact en lichtgewicht IMU Inertial Sensor Inertial Navigation System in UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200G-B0
Price: 3,003.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	GI200G-B0
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

IMU Gyro voor UAV's

gyro Zero bias-stabiliteit:

10 °/h (GJB, 10s), 2,0 °/h (ALLAN)

Gyroscoopwaaier:

±500º/s

Accelerometer met nul-bias-tabiliteit:

0.5mg

Versnellingsmeterwaaier:

± 16 g

Werktemperatuur:

-40~+80℃

Vibratie:

20~2000 Hz

Bandbreedte:

200HZ

Verpakking Details:

spons + doos

Levering vermogen:

500/maand

Markeren:

Compacte IMU traagheidssensor

UAV IMU traagheidssensor

Inertiesensor voor IMU met een laag gewicht

Productbeschrijving

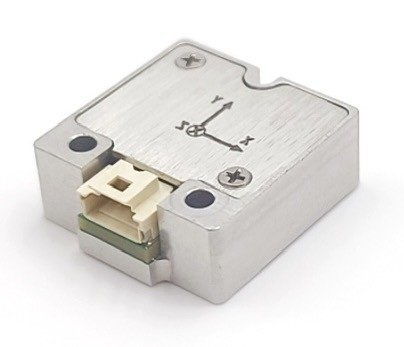

Compact en lichtgewicht IMU Inertial Sensor Inertial Navigation System in UAV

Productbeschrijving

De GI200G-B0-IMU is een traagheidsmetingseenheid (IMU) gebaseerd op micromachinetechnologie (MEMS), met een ingebouwde MEMS-gyroscoop met hoge prestaties en een MEMS-versnellingsmeter,met 3 hoeksnelheden en 3 versnellingen.

GI200G-B0-IMU heeft een hoge betrouwbaarheid en een sterke aanpassingsvermogen voor het milieu.Zoeker en andere velden.

Hoofdtoepassingsgebied

Tactische en industriële UAV's
Slimme munitie
Zoeker
Automatisch rijden
Stabiliseer het platform.

Hoofdfuncties

Digitale gyroscoop met drie assen:
1. een dynamisch meetbereik van ±500o/s (MAX:±2000 °/s);
2. Null biasstabiliteit: 10 °/h (GJB, 10 s), 2,0 °/h (ALLAN);
Digitale drieassige versnellingsmeter:
1. een dynamisch meetbereik van ±16 g (MAX:±200 g);
2. Stabiliteit bij nul-bias: 0,5 mg (GJB, 10s), 0,1 mg (ALLAN);
Hoge betrouwbaarheid: MTBF > 20000h;
Gewaarborgde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C ~ 80 °C): ingebouwde hoogwaardige temperatuurkalibratie- en compensatiealgoritme;
met een gewicht van niet meer dan 10 kg
Interface 1-kanaal UART

Technische indicatoren

Parameter			Testomstandigheden	Typische waarde	Eenheid
Hoeksnelheid	Bereik		Draaiplaat	50,010,002,000	°/s
	Nul vooroordelen	Stabiliteit	Gemiddeld 10 s, + 70 °C, + 20 °C, -40 °C	10	°/h
		Stabiliteit	Allan-variantie, + 20 °C	2	°/h
		Totaal temperatuurverschillen zonder vooroordelen	-40 °C ~ + 70 °C, 1 °C/min, gemiddeld 10 s, 1σ	±0.05	°/s
		Nul vooroordelen	Nul-biasbereik	±0.1	°/s
	Schaalfactor	Niet-lineariteit	+20°C	0.01	% FS
	Schaalfactor	Accuraatheid van de schaalfactor	Levenscycluswijziging, versnelde testen	0.2	% FS
	Versnellingsgevoelige term			8	°/h/g
	Bandbreedte		3 dB	200	Hz
	Datavertraging		Met uitzondering van de verzendtijd	< 5	ms
Versnelling	Bereik			16,200	g
	Nul vooroordelen	Stabiliteit	Gemiddeld 10 s, + 70 °C, + 20 °C, -40 °C	0.5	- mg
		Stabiliteit	Allan-variantie, + 20 °C	0.1	- mg
		Totaal temperatuurverschillen zonder vooroordelen	-40 °C ~ + 70 °C, variatie van 1 °C/min	1	- mg
		Nul vooroordelen	Nul-biasbereik	5	- mg
	Schaalfactor	Herhaalbaarheid van opeenvolgende starts	+70°C+,20°C,-40°C	100	ppm
		Niet-lineariteit	+20°C	0.02	% FS
		Accuraatheid van de schaalfactor	Levenscycluswijziging, in plaats daarvan versnelde test	0.3	% FS
	Bandbreedte		3 dB	200	Hz
Starttijd			Tijd van het inschakelen tot het uitvoeren van geldige gegevens	500	ms
3 gyroassen en 3 versnellingsassen			+70°C+,20°C,-40°C	0.05	°
De graad van niet-orthogonaliteit tussen twee assen			+70°C+,20°C,-40°C	0.05	°
Algemene afmetingen			LxWxH	22.4×24×9	mm
Gewicht				10	g
Stroomvoorziening				5 ± 0.5	V
Ripple			P-p	100	mV
Energieverbruik				0.5	W
Gebruiksomgeving			Operatietemperatuur	-40~+80	°C
			Bergingstemperatuur	-45 ~ +85	°C
			Gevolgen	1000 g,0.5 ms
			Vibratie	20 tot en met 2000 Hz,
			Vibratie	6.06 g
Communicatie-updatepercentage			1-kanaals UART	500 (standaard)	Hz
Communicatie-updatepercentage			1-kanaals UART	1000 (maximaal)	Hz
Communicatie baudrate			1-kanaals UART	460.8 (standaard)	kbps
Communicatie baudrate			1-kanaals UART	921.6 (maximaal)	kbps
Betrouwbaarheid			MTBF	20000	h
Betrouwbaarheid			Continu werktijd	120	h

Elektrische interface

GI200G-B0-IMU heeft een 6PIN-interne connector met vergrendelingsfunctie voor onderlinge verbinding.

Interfacemodel: A1008 WR-S-6P, de aanbevolen paringsterminal is A1008H-6P + A1008-T/G of 5013300600 (6p) + 5013340000.

Compact en lichtgewicht IMU Inertial Sensor Inertial Navigation System in UAV 0

Productdimensie

L22.4mm x W24mm x H9mm ((L x W x H))
