Low Drift High Performance Inertial Measurement Unit Sensor voor UAV's en intelligent rijden

Name: Low Drift High Performance Inertial Measurement Unit Sensor voor UAV's en intelligent rijden
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200F-A0
Price: 3,003.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	GI200F-A0
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1000/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

IMU versnellingsmeter Gyro

Gryo-scope:

500°/s

Gryo Allan variantie:

2graden/u

Het verschil van versnellingsmeterallan:

0.1mg

Accelerometeromvang:

16G

Communicatie-interface:

1-kanaals SPI/UART

Gryo schaalfactor nauwkeurigheid:

00,3%

Spanning van de voedingsbron:

3.3V

Verpakking Details:

spons/doos

Levering vermogen:

1000/maand

Markeren:

Hoogwaardige sensor voor traagheidsmetingseenheden

Intelligente inertiële meeteenheid voor het rijden

UAV's Inertial Measurement Unit Sensor

Productbeschrijving

Laag driftenHoge prestatiesInertial Measurement Unit SensorUAV's en intelligent rijden

Productbeschrijving

De GI200F-A0-IMU is een traagheidsmetingseenheid (IMU) gebaseerd op micromachinetechnologie (MEMS), met een ingebouwde MEMS-gyroscoop met hoge prestaties en een MEMS-versnellingsmeter,met 3 hoeksnelheden en 3 versnellingen.

GI200F-A0-IMU heeft een hoge betrouwbaarheid en een sterke aanpassingsvermogen voor het milieu. Door het matchen van verschillende software kan het product op grote schaal worden gebruikt in intelligent rijden, tactische en industriële UAV,intelligente munitie, zoeker, mobiele communicatie, mapping, stabiel platform en andere gebieden.

Hoofdtoepassingsgebied

Intelligent rijden
Tactische en industriële UAV's
Slimme munitie
Zoeker
Communicatie in beweging
In kaart brengen
Stabiliseer het platform.

Hoofdfuncties

Digitale gyroscoop met drie assen:
1. ± 500o/s dynamisch meetbereik;
2. Nul biasstabiliteit: 10 °/H (GJB, 10 s), 2,0 °/H (ALLAN);
Digitale drieassige versnellingsmeter:
1. ± 16 g dynamisch meetbereik;
2. Stabiliteit bij nulbias: 0,5 mg (GJB, 10 s), 0,1 mg (ALLAN);
Hoge betrouwbaarheid: MTBF > 20000h;
Garandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C ~ 70 °C): ingebouwde hoogwaardige temperatuurkalibratie- en compensatiealgoritme;
geschikt voor werken onder sterke trillingsomstandigheden;
Interface 1 kanaal SPI, 1 kanaal UART.

Prestatie-index

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Giro	Dynamisch meetbereik				500	o/s
	Stabiliteit van nul bias	Allan-variantie		2		o/h
	Stabiliteit van nul bias	10 s gemiddeld (-40 °C ~ + 70 °C, constante temperatuur)		10		o/h
	Nul vooroordelen	Nul-biasbereik		±0.5		o/s
	Nul vooroordelen	Nul-biasvariatie over het volledige temperatuurbereik1		±0.5		o/s
	Schaalfactor	Accuraatheid van de schaalfactor		0.3		%
	Schaalfactor	Niet-lineariteit van schaalfactoren		0.02		% FS
	Bandbreedte			200		Hz
Accelerometer	Dynamisch meetbereik			16		g
	Stabiliteit van nul bias	Allan-variantie		0.1		- mg
	Stabiliteit van nul bias	10 s gemiddeld (-40 °C ~ + 70 °C, constante temperatuur)		0.5		- mg
	Nul vooroordelen	Nul-biasbereik		2		- mg
	Nul vooroordelen	Nul biaswijziging in het volledige temperatuurbereik, piek-tot-piekwaarde1		2		- mg
	Schaalfactor	Accuraatheid van de schaalfactor		0.3		%
	Schaalfactor	Niet-lineariteit van schaalfactoren		0.02		% FS
	Bandbreedte			200		Hz
Communicatie-interface	1-kanaal SPI	Baud-tarief			15	MHz
	UART	Baud-tarief		230.4		Kbps
	Frequentie van de bemonstering	SPI		1000		Hz
	Frequentie van de bemonstering	UART		200	1000	Hz
Elektrische kenmerken	Spanning			3.3		V
	Energieverbruik				1	W
	Ripple	P-P			100	mV
Structurele kenmerken	Grootte			24×24×10		mm
Structurele kenmerken	Gewicht			10		g
Gebruiksomgeving	Werktemperatuur		-40		70	°C
	Bergingstemperatuur		-45		85	°C
	Vibratie			20 tot en met 2000 Hz,6.06 g
	Gevolgen			1000 g,0.5 ms
Betrouwbaarheid	MTBF			20000		h
Betrouwbaarheid	Continu werktijd			120		h
1: Bereken de nuldeviatie van het hele temperatuurveranderingsproces, waarbij de temperatuurverandering ≤ 1 °C/min is en het temperatuurbereik 40 °C ~ + 70 °C is;

Elektrische interface

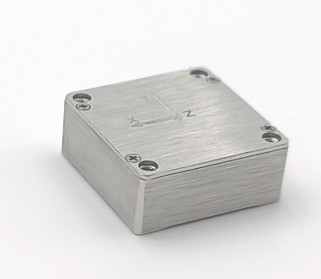

Productstructuur

L24mm x W24mm x H10mm(L x W x H)
