6 as Inertial Measurement Units Low Bias IMU 500deg/S Range

Name: 6 as Inertial Measurement Units Low Bias IMU 500deg/S Range
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200H-A0
Price: 3,003.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	GI200H-A0
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1000/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS

Productnaam:

Inertiële meeteenheid

Gryo-bereik:

± 500°/s

De waaier van de versnellingsmetermaatregel:

16G

Het verschil van versnellingsmeterallan:

0.02mg

Gryo Allan variantie:

0.6°/h

MTBF:

20000h

De factorenniet lineair zijn van de gyroscoopschaal:

0.02%FS

Vibratie:

20~2000 Hz

Verpakking Details:

Doos met spons

Levering vermogen:

1000/maand

Markeren:

500°/S Inertiële meeteenheden

Hoogprecisie-inertiële meeteenheden

Inertiële meeteenheden met een lage vertekening

Productbeschrijving

IMU 500deg/S Range Inertial Measurement Units

Productbeschrijving

GI200H-A0-IMU is een traagheidsmetingseenheid (IMU) op basis van micro-mechanische technologie (MEMS), met een ingebouwde MEMS-gyroscoop met hoge prestaties en een MEMS-versnellingsmeter,met 3 hoeksnelheden en 3 versnellingen.

Hoofdkenmerken

1)Drieassige digitale gyroscoop:

± 500o/s dynamisch meetbereik;
Stabiliteit bij nulbias: 3 °/h (GJB, 10 s), 0,6 °/h (ALLAN);

2)Triaxiale digitale versnellingsmeter:

± 16 g dynamisch meetbereik;
0-biasstabiliteit: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);

3)Hoge betrouwbaarheid: MTBF > 20000h;
4)Gegarandeerde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C ~ 70 °C): ingebouwde hoogwaardige temperatuurkalibratie- en compensatiealgoritme;
5) Geschikt voor werken onder sterke trillingsomstandigheden;
6)Interface 1-kanaal RS42

Hoofd A.Verklaring

Tactische en industriële UAV's
Slimme munitie
Zoeker

Productindicatoren

Parameter		Testomstandigheden	Ontwerpnauwkeurigheid	Eenheid
Giro	Dynamisch meetbereik	-	± 500	o/s
	Stabiliteit van nul bias	Allan-variantie (bereik 500 °/s, normale temperatuur)	0.6	o/h
	Stabiliteit van nul bias	gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur),	3	o/h
	Nul vooroordelen	Nul-biasbereik	0.1	o/s
		Nul-biasvariatie over het volledige temperatuurbereik	0.03	o/s
		Start herhaalbaarheid	0.005	o/s
		Effect van lineaire versnelling op bias	0.002	o/s/g
		Invloed van trillingen op nulverschillen, verandering vóór en na trillingen	0.003	o/s/g
		Invloed van trillingen op nulverschillen, veranderingen vóór en tijdens trillingen	0.003	o/s/g
	Schaalfactor	Accuraatheid van de schaalfactor	0.2	%
	Schaalfactor	Niet-lineariteit van schaalfactoren	0.02	% FS
	Bandbreedte	-	200	Hz
Accelerometer	Dynamisch meetbereik	-	16	g
	Stabiliteit van nul bias	Allan-variantie (bereik 16 g, normale temperatuur)	0.02	- mg
	Stabiliteit van nul bias	10 s gemiddelde (normale temperatuur, 1σ)	0.1	- mg
	Nul vooroordelen	Nul-biasbereik	1	- mg
		Nul bias variatie over het volledige temperatuurbereik	1	- mg
		Startherhaalbaarheid (1σ)	0.2	- mg
	Schaalfactor	Accuraatheid van de schaalfactor	0.3	%
	Schaalfactor	Niet-lineariteit van schaalfactoren	0.02	% FS
	Bandbreedte	-	200	Hz
Communicatie-interface	1-kanaal SR422	Baud-tarief	460.8	MHz
Communicatie-interface	Frequentie van de bemonstering	UART	1000	Hz
Elektrische kenmerken	Spanning	-	5 ± 0.1	V
	Energieverbruik	-	≤ 1.5	W
	Ripple	P-P	150	mV
Structurele kenmerken	Grootte	Tolerantie ± 0.1	38.5x44.5x21.5	mm
Structurele kenmerken	Gewicht	Potten/geen potten	70±2/45±2	g
Gebruiksomgeving	Werktemperatuur	-	-40 ~ 70	°C
	Bergingstemperatuur	-	-45 tot 85	°C
	Vibratie	-	20 tot en met 2000 Hz,6.06 g
	Gevolgen	-	6000 g,0.5 ms
Betrouwbaarheid	MTBF	-	20000	h
Betrouwbaarheid	Continu werktijd	-	120	h

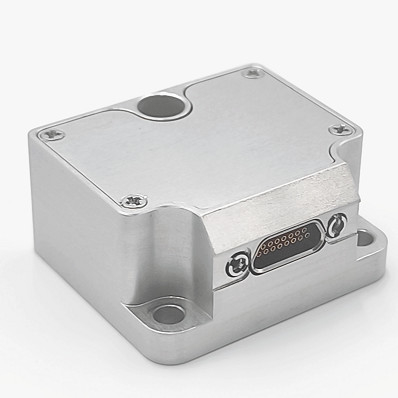

Productstructuur

6 as Inertial Measurement Units Low Bias IMU 500deg/S Range 0
L38,5 mm x W44,5 mm x H21,5 mm ((L x W x H))
