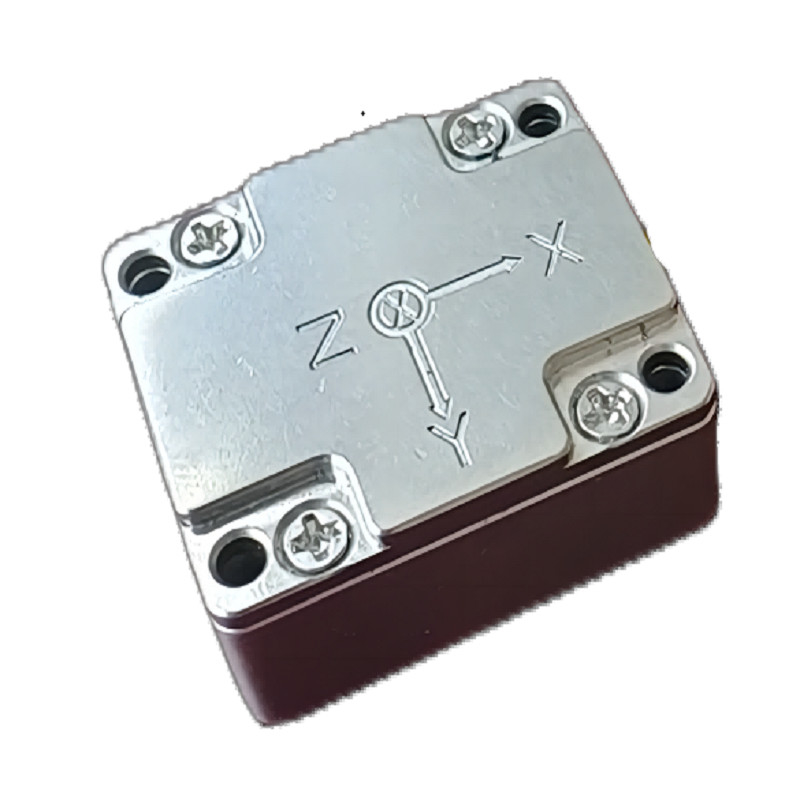

Anti-interferentie drieassige IMU Gyro voor traagheidsnavigatie

Merknaam:	Firepower
Modelnummer:	GI200-A0-IMU
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1000/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Productnaam:

IMU Gyro

Gryo-bereik:

500°/s

Het verschil van versnellingsmeterallan:

00,06 mg

Gryo Allan variantie:

1.6°/h

Gryo-hoekige willekeurige wandeling:

0.3°/√ uur

Gryo-geluidsdichtheid:

0.002°/s/√Hz

Energieverbruik:

1.5W

MTBF:

>20000 uur

Verpakking Details:

Doos met spons

Levering vermogen:

1000/maand

Markeren:

Drie-assige IMU Gyro

Anti-interferentie IMU Gyro

Inertiële navigatie IMU Gyro

Productbeschrijving

Anti-interferentie drieassige IMU Gyro voor traagheidsnavigatie

Productbeschrijving

De GI200-A0 (B0) -IMU is een traagheidsmetingseenheid (IMU) op basis van micromachinetechnologie (MEMS), met een ingebouwde MEMS-gyroscoop met hoge prestaties en een MEMS-versnellingsmeter,met 3 hoeksnelheden en 3 versnellingen.

GI200-A0 (B0) -IMU heeft een hoge betrouwbaarheid en een sterke aanpassingsvermogen voor het milieu. Door het matchen van verschillende software kan het product op grote schaal worden gebruikt in intelligent rijden, tactische en industriële UAV,intelligente munitie, zoeker, mobiele communicatie, mapping, stabiel platform en andere gebieden.

De GI200-A0 (B0) -IMU is verkrijgbaar in de versies A0 (lage configuratie) en B0 (hoge configuratie).

Hoofdkenmerken

Digitale gyroscoop met drie assen:
1. ± 2000o/s dynamisch meetbereik;
2. A0-biasstabiliteit: 6 °/H (GJB, 10s, Z-as), 9 °/H (GJB, 1s, Z-as), 1,6 °/H (ALLAN, Z-as);
3. B0-biasstabiliteit: 3 °/H (GJB, 10s, Z-as), 4,5 °/H (GJB, 1s, Z-as), 0,8 °/H (ALLAN, Z-as);
Digitale drieassige versnellingsmeter:
1. ± 200 g dynamisch meetbereik;
2. A0-biasstabiliteit: 0,4 mg (GJB, 10 s), 0,6 mg (GJB, 1 s), 0,06 mg (ALLAN);
3. B0-biasstabiliteit: 0,2 mg (GJB, 10 s), 0,3 mg (GJB, 1 s), 0,03 mg (ALLAN);
Hoge betrouwbaarheid: MTBF > 20000h;
Gewaarborgde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C ~ 80 °C): ingebouwde hoogwaardige temperatuurkalibratie- en compensatiealgoritme;
geschikt voor werken onder sterke trillingsomstandigheden;
Interface 1 kanaal UART, 1 kanaal SPI, 1 kanaal CAN

Hoofdtoepassingsgebied

Intelligent rijden
Tactische en industriële UAV's
Slimme munitie
Zoeker
Communicatie in beweging
In kaart brengen
Stabiliseer het platform.

Productindicatoren

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Giro	Dynamisch meetbereik			500	2000	o/s
	Stabiliteit van nul bias	Allan-variantie, Z-as		1.6		o/h
		Allan-variantie, X- en Y-as		3.2		o/h
		10 s gemiddelde (-40 °C ~ + 80 °C, constante temperatuur), Z-as		6		o/h
		1s gemiddelde (-40 °C ~ + 80 °C, constante temperatuur), Z-as		9		o/h
		10 s gemiddelde (-40 °C ~ + 80 °C, constante temperatuur), X-as en Y-as		12		o/h
		1 s gemiddelde (-40 °C ~ + 80 °C, constante temperatuur), X-as en Y-as		18		o/h
	Nul vooroordelen	Nul-biasbereik, Z-as		±0.14		o/s
		Nul-biasbereik, X-as en Y-as		±0.4		o/s
		Nul vervorming over het volledige temperatuurbereik, Z-as1		±0.04		o/s
		Nul vervorming over het gehele temperatuurbereik, as X en Y1		±0.12		o/s
		Succesieve startherhaalbaarheid, Z-as		0.004		o/s
		Succesieve startherhaalbaarheid, X-as en Y-as		0.012		o/s
		Dag-na-dag startherhaalbaarheid, Z-as		0.006		o/s
		Begin herhaling dag voor dag, X-as en Y-as		0.018		o/s
		Effect van lineaire versnelling op de bias		0.004		o/s/g
		Invloed van trillingen op nulverschillen, veranderingen vóór en na trillingen2		0.004		o/s/g
		Invloed van trillingen op nulverschillen, veranderingen vóór en tijdens trillingen2		0.004		o/s/g
	Schaalfactor	Accuraatheid van de schaalfactor, Z-as		0.6		%
		Accuraatheid van schaalfactor, X- en Y-as		1.2		%
		Niet-lineaire schaalfactor, Z-as		0.02		% FS
		Niet-lineariteit van schaalfactor, X- en Y-as		0.04		% FS
	Hoekige willekeurige wandeling			0.3		°/√ uur
	Ruisdichtheid			0.002		°/s/√Hz
	Resolutie			3.052×10^{- - - -}⁷		o/s/LSB
	Bandbreedte			200		Hz
Accelerometer	Dynamisch meetbereik			16	200	g
	Stabiliteit van nul bias	Allan-variantie		0.06		- mg
		10 s gemiddeld (-40 °C ~ + 80 °C, constante temperatuur)		0.4		- mg
		1s gemiddeld (-40 °C ~ + 80 °C, constante temperatuur)		0.6		- mg
	Nul vooroordelen	Nul-biasbereik		16	30	- mg
		Nul biaswijziging in het volledige temperatuurbereik, piek-tot-piekwaarde1		10	20	- mg
		Herhaalbaarheid van opeenvolgende starts		1		- mg
		De herhaalbaarheid wordt dagelijks geïnitieerd		1.6		- mg
		Temperatuurcoëfficiënt met nul-bias		0.1	0.2	mg/°C
	Schaalfactor	Accuraatheid van de schaalfactor		4		%
	Schaalfactor	Niet-lineariteit van schaalfactoren		0.2		% FS
	Snelheid willekeurige wandeling			0.058		m/s/√hr
	Ruisdichtheid			0.05		mg/√Hz
	Resolutie			1.221×10^{- - - -}⁸		g/LSB
	Bandbreedte			200		Hz
Magnetometer	Magnetische veldbereik	B._Rg,xy		±1300		μT
	Magnetische veldbereik	B._rg,z		±2500		μT
	Resolutie			0.3		μT
	Koers en lengtegraad	30 μT horizontale geomagnetische component, 25 °C		±2.5		de
Communicatie-interface	1-kanaal SPI	Baud-tarief			15	MHz
	1-kanaals UART	Baud-tarief		230.4		Kbps
	1-kanaal CAN	Baud-tarief			1	MHz
	Frequentie van de bemonstering	SPI		200	1000	Hz
		UART		200		Hz
		KAN		200
Elektrische kenmerken	Spanning		3	3.3	3.6	V
	Energieverbruik				1.5	W
	Ripple	P-P			100	mV
Structurele kenmerken	Grootte			47 × 44 × 14		mm
Structurele kenmerken	Gewicht			50		g
Gebruiksomgeving	Werktemperatuur		-40		80	°C
	Bergingstemperatuur		-45		85	°C
	Vibratie			20 tot en met 2000 Hz,6.06 g
	Gevolgen			1000 g,0.5 ms
Betrouwbaarheid	MTBF			20000		h
Betrouwbaarheid	Continu werktijd			120		h
1: Bereken de nuldeviatie van het hele temperatuurveranderingsproces, waarbij de temperatuurverandering ≤ 1 °C/min is en het temperatuurbereik -40 °C ~ + 80 °C is;
2: Trillingsconditie is 6,06 G, 20Hz ~ 2000Hz

Productstructuur

Anti-interferentie drieassige IMU Gyro voor traagheidsnavigatie 0

L47mm x W44mm x H14mm(L x W x H)

Elektrische interface

Anti-interferentie drieassige IMU Gyro voor traagheidsnavigatie 1

Anti-interferentie drieassige IMU Gyro voor traagheidsnavigatie 2
