Drie-assige digitale Imu-versneller Gyroscoop 500°/S Bereik 0,3°/H Bias

Name: Drie-assige digitale Imu-versneller Gyroscoop 500°/S Bereik 0,3°/H Bias
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	IMU300C
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T,L/C
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS

Productnaam:

Inertiële meeteenheid

gyro meetbereik:

±500º/s

gyro Zero bias-stabiliteit:

0.3 deg/h

hoekige willekeurige wandeling:

0.06 graden /√h

Versnellingsmeterwaaier:

16G

acc bias stabiliteit:

0.02mg

Schaalfactor:

0.02%FS

Bandbreedte:

200HZ

Output:

RS422

Verpakking Details:

spons/doos

Levering vermogen:

500/maand

Markeren:

drieassige imu-versnellingsmeter gyroscoop

rs422 imu versnellingsmeter gyroscoop

met een diameter van niet meer dan 20 mm

Productbeschrijving

Digitale drieassige gyroscoop 500°/S Bereik 0,3°/H Bias

Productindicatoren

Parameter		Testomstandigheden	Ontwerpnauwkeurigheid	Eenheid
Giro	Dynamisch meetbereik	-	± 500	o/s
	Biasstabiliteit	Allan-variantie (bereik 500 °/s, normale temperatuur)	0.3	o/h
	Biasstabiliteit	gemiddeld 10 s (-40 °C ~ + 80 °C, constante temperatuur),	3.0	o/h
	Bias	Bereik met nul-bias	0.1	o/s
		Nul-biasvariatie over het volledige temperatuurbereik	0.01	o/s
		Start herhaalbaarheid	0.005	o/s
		Effect van lineaire versnelling op bias	0.002	o/s/g
		Invloed van trillingen op Bias, veranderingen voor en na trillingen	0.002	o/s/g
		Invloed van trillingen op Bias, veranderingen vóór en tijdens trillingen	0.001	o/s/g
	Schaalfactor	Accuraatheid van de schaalfactor	0.1	%
	Schaalfactor	Niet-lineariteit van schaalfactoren	0.01	% FS
	Hoekige willekeurige wandeling	-	0.06	°/√ uur
	Bandbreedte	-	200	Hz
Accelerometer	Dynamisch meetbereik	-	16	g
	Biasstabiliteit	Allan-variantie (bereik 16 g, normale temperatuur)	0.02	- mg
	Biasstabiliteit	10 s gemiddeld (-40 °C ~ + 80 °C, constante temperatuur)	0.03	- mg
	Bias	Bereik met nul-bias	1	- mg
		Nul-biasvariatie over het volledige temperatuurbereik	1	- mg
		Start herhaalbaarheid	0.2	- mg
	Schaalfactor	Accuraatheid van de schaalfactor	0.3	%
	Schaalfactor	Niet-lineariteit van schaalfactoren	0.02	% FS
	Snelheid willekeurige wandeling	-	0.08	m/s/√hr
	Bandbreedte	-	200	Hz
Communicatie-interface	Eenrichtingsverkeer SR422	Baud-tarief	460.8	MHz
Communicatie-interface	Frequentie van de bemonstering	UART	1000	Hz
Elektrische kenmerken	Spanning	-	5	V
	Energieverbruik	-	1.5	W
	Ripple	P-P	150	mV
Structurele kenmerken	Grootte	-	38.6x44.6x21.5	mm
Structurele kenmerken	Gewicht	-	65 ± 2	g
Gebruiksomgeving	Werktemperatuur	-	-40 tot 80	°C
	Bergingstemperatuur	-	-45 tot 85	°C
	Vibratie	-	20 tot en met 2000 Hz,6.06 g
	Gevolgen	-	6000 g,0.5 ms
Betrouwbaarheid	MTBF	-	20000	h
Betrouwbaarheid	Continu werktijd	-	120	h

Productoverzicht

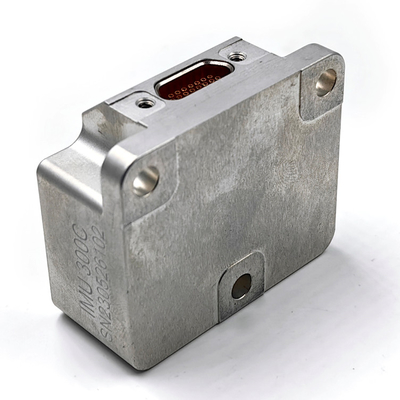

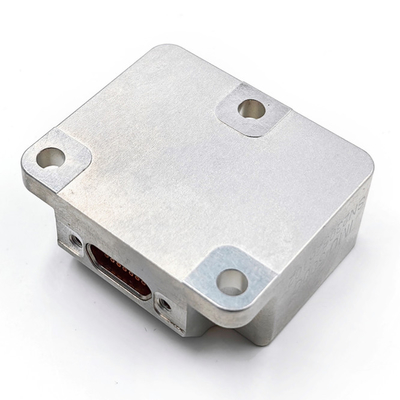

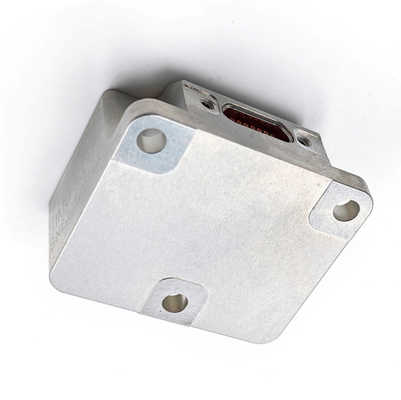

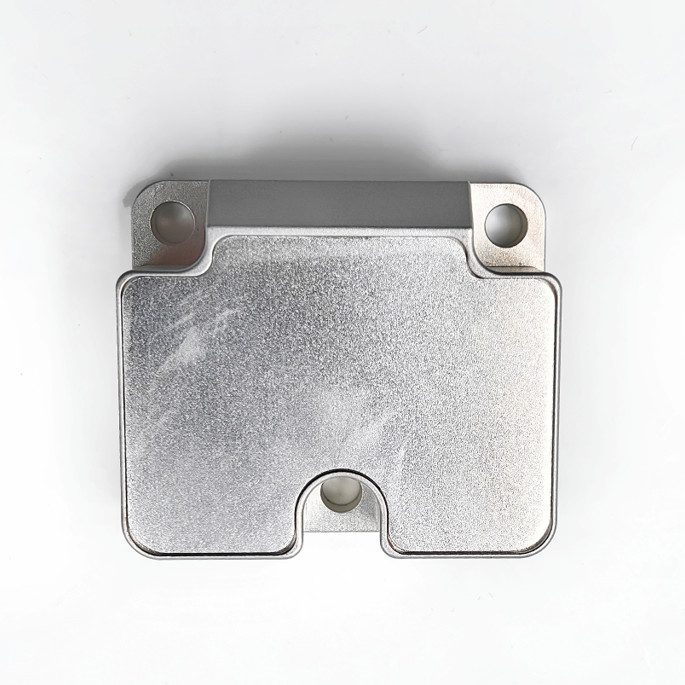

De IMU300C-A0-IMU is een traagheidsmetingseenheid (IMU) op basis van micromachinetechnologie (MEMS), met een ingebouwde MEMS-gyroscoop met hoge prestaties en een MEMS-versnellingsmeter,met 3 hoeksnelheden en 3 versnellingen.
Door verschillende software te matchen, kan het product op grote schaal worden gebruikt in tactische en industriële UAV's, slimme munitie,Zoeker en andere velden.

Productkenmerken

Digitale gyroscoop met drie assen:
1. ± 500o/s dynamisch meetbereik;
2. Stabiliteit bij nulbias: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN);
Digitale drieassige versnellingsmeter:
1. ± 16 G dynamisch meetbereik;
2. 0-biasstabiliteit: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
Hoge betrouwbaarheid: MTBF > 20000h;
Gewaarborgde nauwkeurigheid binnen het volledige temperatuurbereik (-40 °C ~ 80 °C): ingebouwde hoogwaardige temperatuurkalibratie- en compensatiealgoritme;
geschikt voor werken onder sterke trillingsomstandigheden;
Interface 1-weg RS422
Compatibel met STIM300

Toepassingsgebied

Tactische en industriële UAV's
Slimme munitie
Zoeker

Elektrische interface

De elektrische aansluiting van het IMU300C-A0-IMU-product is J30J-15 TJL en de specifieke definitie en toewijzing van de contacten zijn weergegeven in de volgende tabel:

Naaldnummer	Naam	Type	Opmerking
1	TxD-	Output	RS422
2	RxD-	Invoer	RS422
3	TST_1	Output
4	TOV_1	Output
5	RST	Invoer
6	GND	Invoer
7	Onderdelen
8	VCC_5V	Energiebron	+5v
9	TxD+	Output	RS422
10	RxD+	Invoer	RS422
11	ExtTrig	Invoer	Synchrone input 5V
12	GND	Invoer
13	GND	Invoer
14	Onderdelen
15	GND	Krachtgrond

Grootte

Gebruikershandleiding IMU300C.pdf
