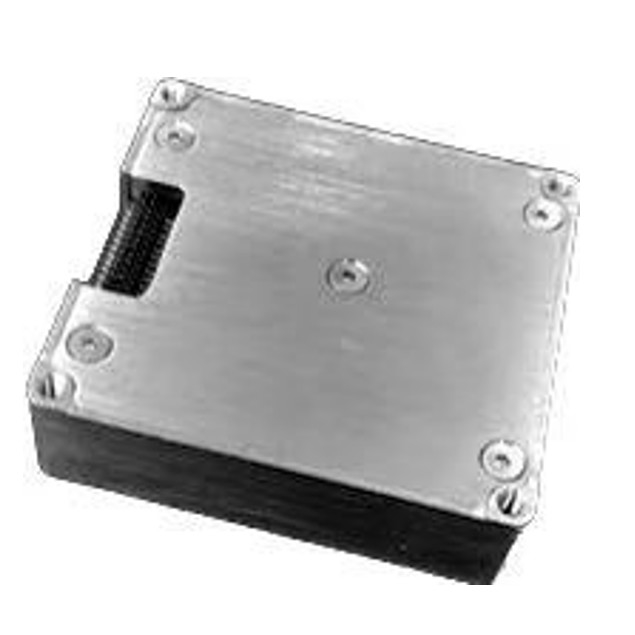

MEMS baseerde Traagheidsmaateenheid met Hoge Prestaties

Name: MEMS baseerde Traagheidsmaateenheid met Hoge Prestaties
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	16497
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T,L/C
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE ROHS

Productnaam:

MEMS traagheidsmeeteenheid

Meetbereik:

±500º/s

nul bias stabiliteit:

1deg/h

Nul-bias herhaalbaarheid:

0,1 graad/s

cale factorenniet lineair zijn:

0.02%F

Versnellingsmeterwaaier:

16G

nul bias stabiliteit:

0.5mg

Verpakking Details:

spons/doos

Levering vermogen:

500/maand

Markeren:

De Traagheidsmaateenheid van ROHS

MEMS baseerde Traagheidsmaateenheid

De Gyroscoop en de Versnellingsmeter van MEMS

Productbeschrijving

MEMS baseerde Traagheidsmaateenheid met een Krachtige Gyroscoop en de Versnellingsmeter van MEMS

1. Productoverzicht

16497c-c0-IMU is een micromachining technologie (MEMS) gebaseerde traagheidsmaateenheid (IMU) met een krachtige MEMS-gyroscoop en een MEMS

De versnellingsmeteroutput 3 hoeksnelheden en 3 versnellingen.

16497c-c0-IMU kenmerkt hoge betrouwbaarheid en sterk milieuaanpassingsvermogen. Door verschillende software aan te passen, kan het product wijd op het intelligente drijven, tactische en industriële UAV, intelligente munitie, zoeker, mobiel communicatiemiddel, afbeelding, stabiel platform en andere gebieden worden gebruikt.

2. Producteigenschappen

Three-axis digitale gyroscoop:
1. de dynamische metende waaier van ± 500º/s;
2. Nul bias stabiliteit: 5 °/H (GJB, 10s), 1,0 °/H (ALLAN);
Digitale versnellingsmeter met drie assen:
1. ± 16 G dynamische metende waaier;
2. Nul-Zero-bias stabiliteit: 0.5mg (GJB, 10s), 0.1mg (ALLAN);
Hoge betrouwbaarheid: MTBF > 20000h;
Gewaarborgde nauwkeurigheid binnen de volledige temperatuurwaaier (- 40 ℃ ~ 80 ℃): ingebouwd krachtig van de temperatuurkaliberbepaling en compensatie algoritme;
Geschikt om in de sterke trillingsomstandigheden te werken;
Interface 1 kanaal UART, 1 kanaal SPI, 1 kanaal KAN

3. Gebied van toepassing

Het intelligente drijven
Tactische en Industriële UAV
Slimme Munities
Zoeker
Mededeling in motie
Afbeelding
Stabiliseer het platform

4. Productindicatoren

Parameter		Beproevingsomstandigheden	Minimumwaarde Typische waarde	Maximumwaarde	Eenheid
	Dynamische metende waaier			500	º/s
	Nul bias stabiliteit	Het verschil van Allan 10 s-gemiddelde (- 40 ℃ ~ + 80 ℃, constante temperatuur)	1.0 5		º/h º/h
Pin-bovenkant	Nul bias	Nul-Zero-bias waaier Nul bias verandering over volledige temperatuurwaaier○ 1	±0.2 ±0.06		º/s º/s
	Schaalfactor	De nauwkeurigheid van de schaalfactor Het niet lineair zijn van de schaalfactor	0,3 0,02		% %FS
	Resolutie		3.052×10−7		º/s/LSB
	Bandbreedte		200		Herz
	Dynamische metende waaier		16		g mg mg mg mg % %FS g/LSB Herz
	Nul bias stabiliteit	Het verschil van Allan 10 s-gemiddelde (- 40 ℃ ~ + 80 ℃, constante temperatuur)	0,1 0,5
Versnellingsmeter	Nul bias	Nul-Zero-bias waaier Verandering van nul bias binnen volledige temperatuurwaaier, peak-to-peak waarde○ 1	2 2
	Schaalfactor	De nauwkeurigheid van de schaalfactor Het niet lineair zijn van de schaalfactor	0,3 0,02
	Resolutie		1.221×10−8
	Bandbreedte		200
Communicatie interface	1-manier SPI	Baudrate	15		Mhz

Parameter		Beproevingsomstandigheden	Minimumwaarde	Typische waarde	Maximumwaarde	Eenheid
1-manier UART		Baudrate		230.4		Kbps
1-manier KAN		Baudrate			1	Mhz
		SPI		200	1000	Herz
Bemonsteringsfrequentie		UART		200		Herz
		KAN		200		Herz
	Voltage		3.0	3.3	3.6	V
Elektrokenmerken	Machtsconsumptie				1.5	W
	Rimpeling	Pp			100	mV
Structurele kenmerken	Grootte		47×44×14			mm
	Gewicht		50			g
Gebruiksmilieu	De werkende Temperatuur van de Temperatuuropslag Trilling Effect		-40		80	℃
			-45		85	℃
				20~2000Hz,
				6.06g
				1000g, 0.5ms
Betrouwbaarheid	MTBF		20000			h
	Ononderbroken werktijd		120			h

IMU-polariteitsdefinitie

3 gyroscopen en 3 versnellingsmeters worden hieronder bepaald zoals aangetoond in de figuur, en de richting van de pijl is positief.
