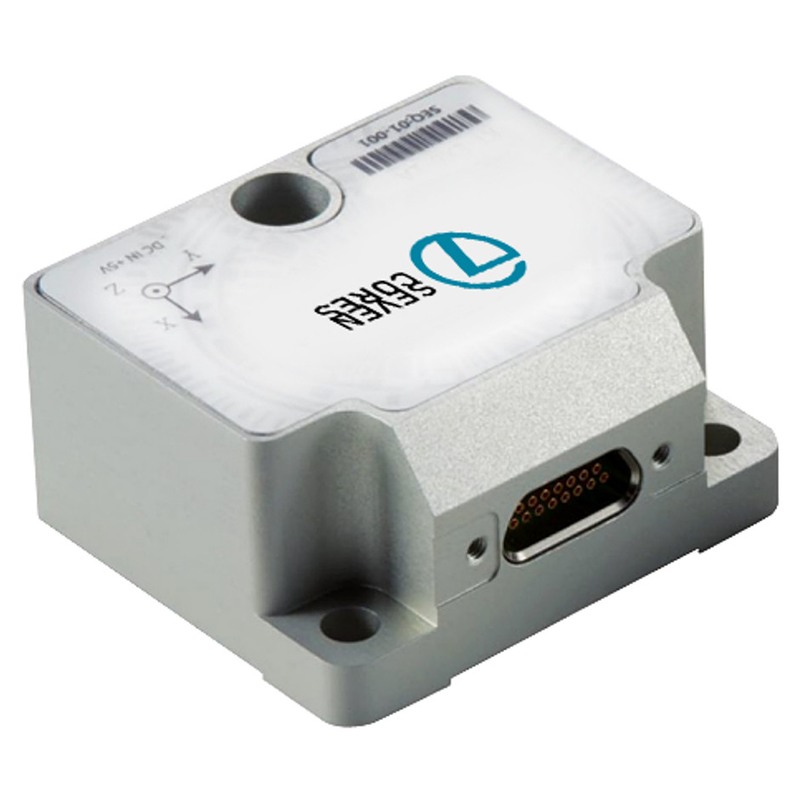

Hoge resolutie Inertial Measurement Unit Vervang STIM210 Pure IMU 3 Axis Gyro

Name: Hoge resolutie Inertial Measurement Unit Vervang STIM210 Pure IMU 3 Axis Gyro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	IMU3
MOQ:	1
Prijs:	2000~2500 USD
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE ROHS

Productnaam:

Zuivere IMU

gyro meetbereik:

±400°/sec

stabiliteit zonder vertekening:

≤ 10 °/H

Willekeurige wandeling:

≤ 0,2 °/√ H

Nul bias versnellingsgevoeligheid:

≤ 1°/H/G

Markeren:

IMU3 traagheidsmaatregeleneenheid

STIM210 traagheidsmaatregeleneenheid

De Asversnellingsmeter van ROHS 3

Productbeschrijving

Inertial Measure Unit Sensor Vervang STIM210 Pure IMU 3 Axis Gyro 3 Axis Accelerometer

De micro-gyroscoop bestaat uit een drieassige gyroscoop, een temperatuursensor, een signaalverwerkingsbord, een structuur en de nodige software,en wordt gebruikt voor het meten van de drieassige/tweeassige hoeksnelheid van een drager, en het uitvoeren van drie hoekfrequentiegegegevens die onderworpen zijn aan foutcompensatie (inclusief temperatuurcompensatie, hoekcompensatie bij storing van de installatie,niet-lineaire compensatie en dergelijke) via een RS-422 seriepoort volgens een overeengekomen communicatieprotocol.

1.1.1 Specificaties van de gyroscoop

Meetbereik: ± 400 °/s
Null-biasstabiliteit (@ Allan-variantie): ≤ 1 °/H
Stabiliteit bij nulbias (1s glad, 1σ, kamertemperatuur): ≤ 10 °/H
Nul biasfout binnen het volledige temperatuurbereik: ≤ 20 °/H
Willekeurige wandeling: ≤ 0,2 °/√ H
Null-bias herhaalbaarheid: ≤ 10°/h
Gevoeligheid bij versnelling met nul bias: ≤ 1 °/H/G
Resolutie: ≤ 0,001 °/s
Niet-lineaire schaalfactor: ≤ 100 ppm
Herhaalbaarheid van schaalfactor: ≤ 100 ppm
Kruiskoppeling: ≤ 0,1%
Bandbreedte: ≤ 250 Hz
Gewicht: (52 ± 5) G

1.1.2 Verplichtingen inzake stroomvoorziening

Voerspanning: (+ 5 ± 0,5) V (DC);
stroomvoorziening: werkstroom < 0,3A;

1.1.3 Aanpasbaarheid aan het milieu

Werktemperatuur: (-45 ~ 85) °C
Bergingstemperatuur: (-55 ~ 105) °C
Vibratie: 10 ~ 2000 Hz, 6,06 g
Impact: 5000 G, 0,1 ms

Omschrijving van de micro gyroscoop

Hoge resolutie Inertial Measurement Unit Vervang STIM210 Pure IMU 3 Axis Gyro 0

Noodnummer	Definitie van knooppunt	Type	Leg uit.
1	GND	Levering	Krachtgrondslag (4)
2	ExtTrig	Invoer	Externe triggerbron ((3)
3	VSUP	Levering	Positieve eindstroom van het product, gelijkstroomstroom + 5V
4	TxD+	Uitvoer	Product RS422-uitgangsinterface positieve terminal
5	TxD-	Uitvoer	Product RS422-uitgangsinterface negatieve terminal
6	Chassis	Chassis	Mechanisch geïsoleerd product
7	GND	Invoer	Signal Ground ((4)
8	NRST	Invoer	Resetsignaal ((2)
9	RxD-	Invoer	Product RS422-ontvangersinterface negatieve terminal
10	RxD+	Invoer	Product RS422 ontvangende interface positieve terminal

Afmeting
