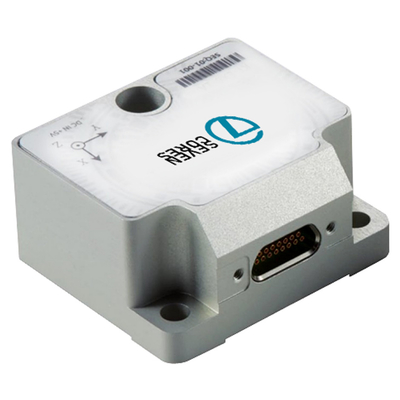

Eenheid van de hoge Prestaties vervangt de Traagheidsmaatregel Zuivere IMU 3 de Asgyroscoop van STIM210

Name: Eenheid van de hoge Prestaties vervangt de Traagheidsmaatregel Zuivere IMU 3 de Asgyroscoop van STIM210
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Merknaam:	Firepower
Modelnummer:	IMU3
MOQ:	1
Prijs:	2000~2500 USD
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

CE ROHS

Productnaam:

Zuivere IMU

gyro meetbereik:

±400°/sec

stabiliteit zonder vertekening:

≤ 10 °/H

Willekeurige wandeling:

≤ 0,2 °/√ H

Nul bias versnellingsgevoeligheid:

≤ 1°/H/G

Markeren:

IMU3 traagheidsmaatregeleneenheid

STIM210 traagheidsmaatregeleneenheid

De Asversnellingsmeter van ROHS 3

Productbeschrijving

IMU3 de Eenheidssensor van de hoge Prestaties vervangt de Traagheidsmaatregel STIM210 Zuivere IMU 3 Asgyroscoop 3 Asversnellingsmeter

De micro- gyroscoopassemblage is samengesteld uit een three-axis gyroscoop, een temperatuursensor, een raad van de signaalverwerking, een structuur en een noodzakelijke software, en voor het meten van three-axis/het twee-as hoekige tarief van een drager gebruikt, en het outputting van drie hoekige die tariefgegevens aan foutencompensatie (met inbegrip van temperatuurcompensatie worden onderworpen, de hoekcompensatie van de installatieverkeerde opstelling, niet-lineaire compensatie en dergelijke) door een seriële poort rs-422 volgens een goedgekeurd communicatie protocol.

1.1.1 gyroscoopspecificaties

Het meten van waaier: ± 400 °/s
Nul-Zero-bias stabiliteit (@ het verschil van Allan): ≤ 1 °/H
Nul-Zero-bias stabiliteit (1s maken, 1σ, kamertemperatuur) glad: ≤ 10 °/H
Nul bias fout binnen volledige temperatuurwaaier: ≤ 20 °/H
Willekeurige gang: ≤ 0,2 °/√ H
Nul-Zero-bias herhaalbaarheid: ≤10°/h
Nul bias versnellingsgevoeligheid: ≤ 1 °/H/G
Resolutie: ≤ 0,001 °/s
Het niet lineair zijn van de schaalfactor: ≤ 100ppm
Herhaalbaarheid van schaalfactor: ≤ 100ppm
Dwarskoppeling: ≤ 0,1%
Bandbreedte: ≤250Hz
Gewicht: (52 ± 5) G

1.1.2 voedingvereisten

Leveringsvoltage: (+ 5 ± 0,5) V (GELIJKSTROOM);
Voedingstroom: werkende stroom < 0="">

1.1.3 milieuaanpassingsvermogen

Het werk temperatuur: (- 45 ~ 85) ℃
Opslagtemperatuur: (- 55 ~ 105) ℃
Trilling: 10 ~ 2000Hz, 6.06g
Effect: 5000 G, 0.1ms

Overzichtstekening van micro- gyroscoop

Eenheid van de hoge Prestaties vervangt de Traagheidsmaatregel Zuivere IMU 3 de Asgyroscoop van STIM210 0

Knoopaantal	Knoopdefinitie	Type	Verklaar
1	GND	LEVERING	Machtsgrond (4)
2	ExtTrig	INPUT	Externe Trekkerbron (3)
3	VSUP	LEVERING	Positief eind van productvoeding, gelijkstroom geregelde voeding + 5V
4	TxD+	OUTPUT	De interface positieve terminal van de productrs422 output
5	TxD-	OUTPUT	De interface negatieve terminal van de productrs422 output
6	CHASSIS	CHASSIS	Product van machtsgrond die mechanisch wordt geïsoleerd
7	GND	INPUT	Signaalgrond (4)
8	NRST	INPUT	Het terugstellensignaal (2)
9	RxD-	INPUT	Product RS422 die interface negatieve terminal ontvangen
10	RxD+	INPUT	Product RS422 die interface positieve terminal ontvangen

Afmeting
