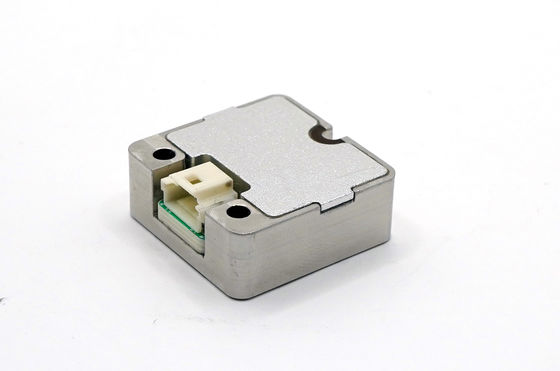

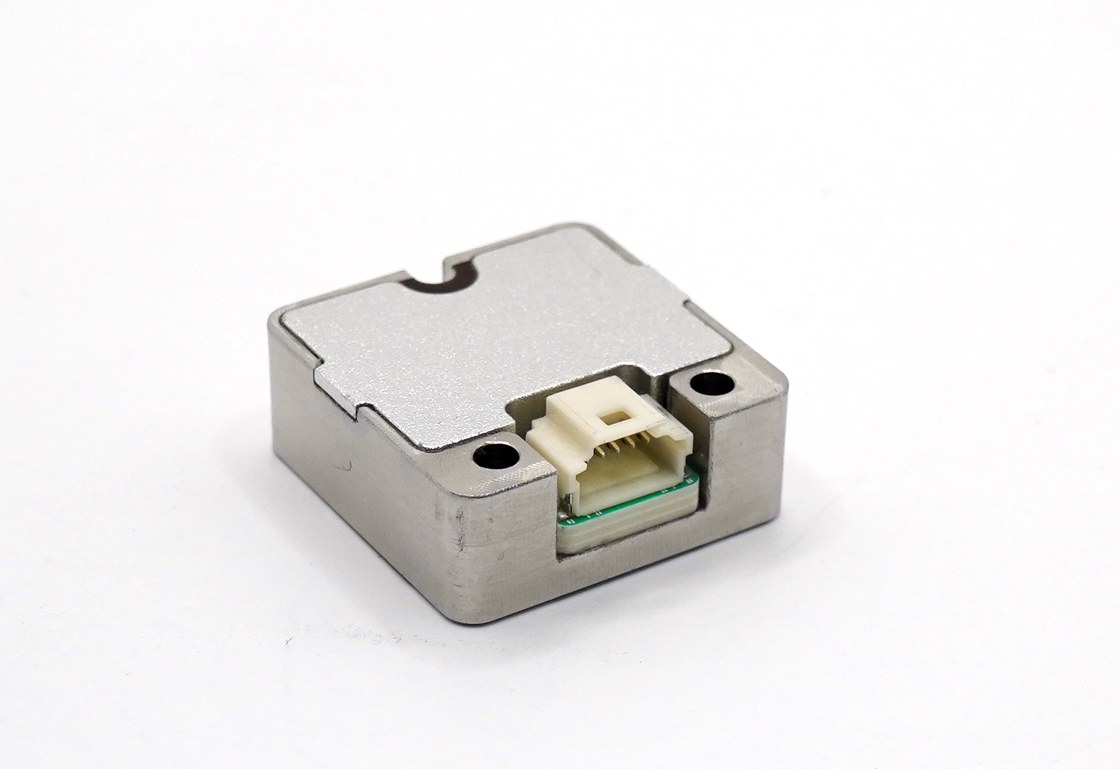

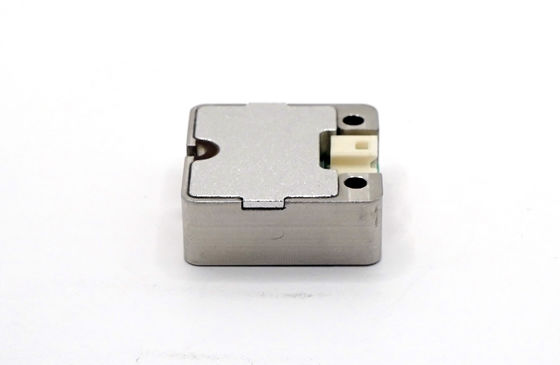

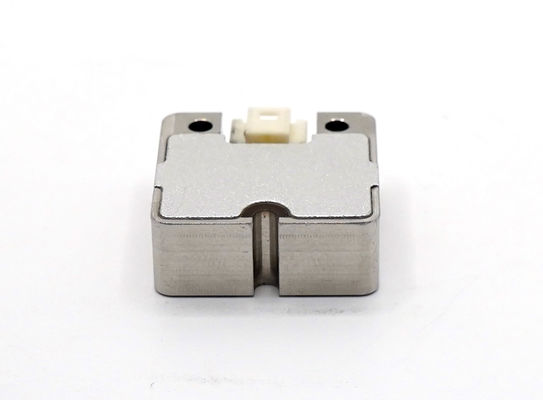

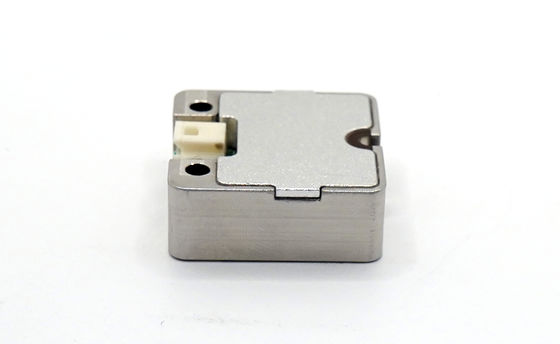

MEMS-IMU voor navigatiesysteem voor de automobielindustrie

MEMS-IMU voor navigatiesysteem voor de automobielindustrie

Merknaam:	Firepower
Modelnummer:	IMU115
MOQ:	1
Prijs:	200$
Betalingsvoorwaarden:	T/t, l/c
Toeleveringsvermogen:	1000/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Gyroscoopwaaier:

250/ 500 º/s

Geen bias-stabiliteit:

3,0º/u

Schaalfactor niet -lineariteit:

0,02%

Bandbreedte:

Acceleromete-bereik:

4//16/gr

Interface:

Eenrichtings UART

Trilling:

20 ~ 2000 Hz, 3 g

Invloed:

1000 g, 0,5 ms

Verpakking Details:

karton met spons

Levering vermogen:

1000/month

Markeren:

UOO-Type Draaischijf Met drie assen

Hoekig Rate Triaxial Turntable

Draaischijf met drie assen Drie Richtingen

Productbeschrijving

MEMS-IMU voor navigatiesysteem voor de automobielindustrie

IMU115 is een geavanceerde traagheidsmetingseenheid (IMU) op basis van micro-mechanische technologie (MEMS), met een ingebouwde MEMS-gyroscoop met hoge prestaties en een MEMS-versnellingsmeter.Het biedt precieze metingen van 3 hoeksnelheden en 3 versnellingen.

De IMU115 is ontworpen voor hoge betrouwbaarheid en uitzonderlijke aanpassingsvermogen voor het milieu en kan worden aangepast met verschillende softwareoplossingen voor toepassingen in intelligent rijden.communicatie in beweging, kartografie, stabilisatieplatformen en aanverwante gebieden.

Productkenmerken

Digitale gyroscoop met drie assen:
- ±250o/s dynamisch meetbereik (500o/s optioneel)
- Nul biasstabiliteit: 10o/h (GJB, 10s, typisch), 6,0o/h (ALLAN, typisch)
Digitale drieassige versnellingsmeter:
- ±4g dynamisch meetbereik (configureerbaar tot 16g)
- Nul-biasstabiliteit: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Hoge betrouwbaarheid: MTBF > 20.000 uur
Gegarandeerde nauwkeurigheid over het volledige temperatuurbereik (-40 °C tot 80 °C) met ingebouwde hoogwaardige temperatuurkalibratie- en compensatiealgoritme
ontworpen om onder sterke trillingsomstandigheden doeltreffend te werken
Interface: 1-weg UART

Toepassingsgebied

Intelligente rijsystemen
Communicatie in beweging
Kartografie-toepassingen
Stabilisatieplatformen

Productspecificaties

Parameter	Testomstandigheden	Minimaal	Typisch	Maximaal	Eenheid
Gyroscoop
Dynamisch meetbereik			250	500	o/s
Stabiliteit van nul bias	Allan-variantie		3.0		o/h
Stabiliteit van nul bias	10 seconden gemiddeld (-40°C tot +80°C, constante temperatuur)		6.0		o/h
Nul-biasbereik			±0.2		o/s
Nul bias variatie over het volledige temperatuurbereik			±0.3		o/s
Accuraatheid van de schaalfactor			0.2		%
Niet-lineariteit van schaalfactoren			0.02		% FS
Bandbreedte			80		Hz
Accelerometer
Dynamisch meetbereik			4	16	g
Stabiliteit van nul bias	Allan-variantie		0.065		- mg
Stabiliteit van nul bias	10 seconden gemiddeld (-40°C tot +80°C, constante temperatuur)		0.12		- mg
Nul-biasbereik			±3		- mg
Nul vooringenomenheid in het volledige temperatuurbereik			±6		- mg
Accuraatheid van de schaalfactor			0.3		%
Niet-lineariteit van schaalfactoren			0.03		% FS
Bandbreedte			80		Hz
Communicatie-interface
Eenrichtings UART baudrate			115.2	460.8	Kbps
UART-monsternamingsfrequentie		200	1000		Hz
Elektrische kenmerken
Spanning		4.5	5	5.5	V
Energieverbruik				0.35	W
Ripple (P-P)				20	mV
Structurele kenmerken
Grootte			22.4 x 22.4 x 9.5		mm
Gewicht			16		g
Gebruik van het milieu
Werktemperatuur		-40		80	°C
Bergingstemperatuur		-45		85	°C
Vibratie			20-2000Hz, 3g
Gevolgen			1000 g, 0,5 ms
Betrouwbaarheid
MTBF			20000		h
Continu werktijd			120		h

Opmerking: Zero bias van het hele temperatuurveranderingsproces wordt berekend met een temperatuurveranderingshype ≤ 1 °C/min en een temperatuurbereik van -40 °C tot +80 °C.
