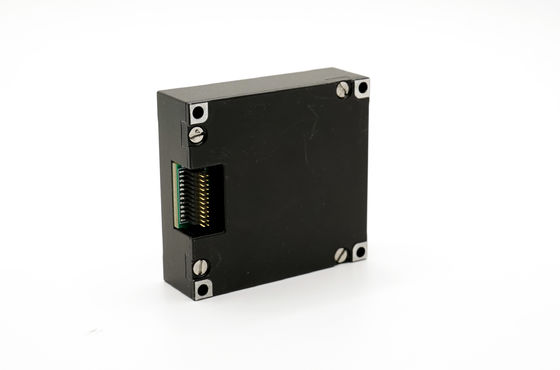

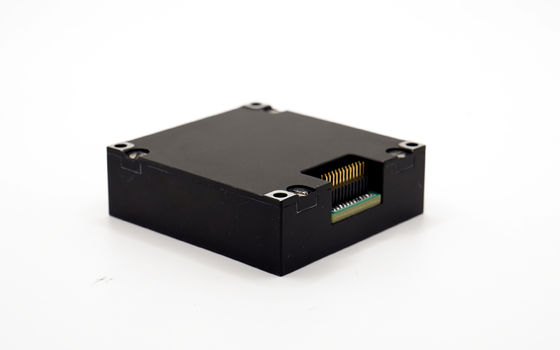

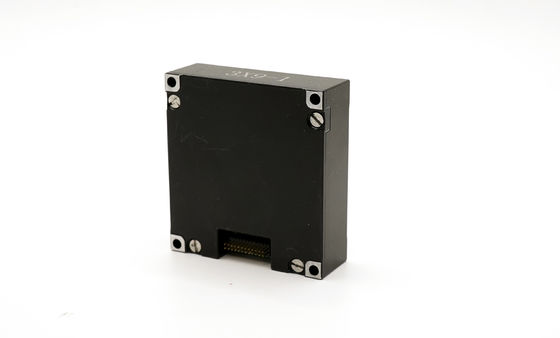

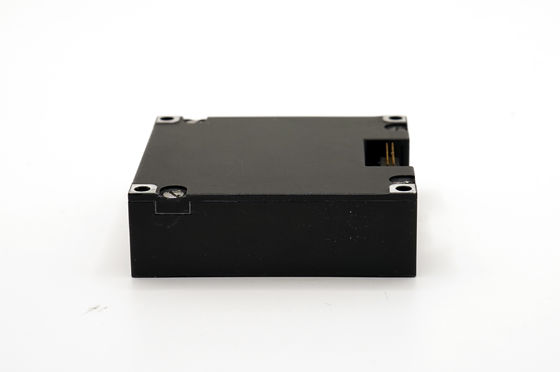

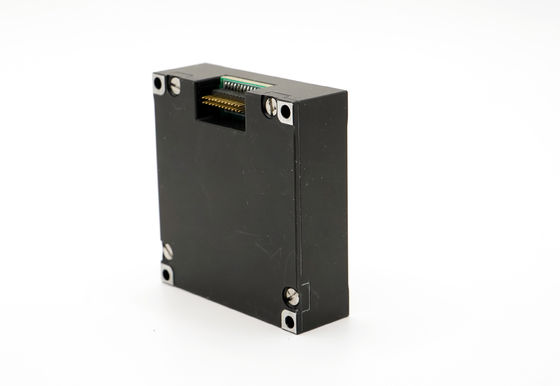

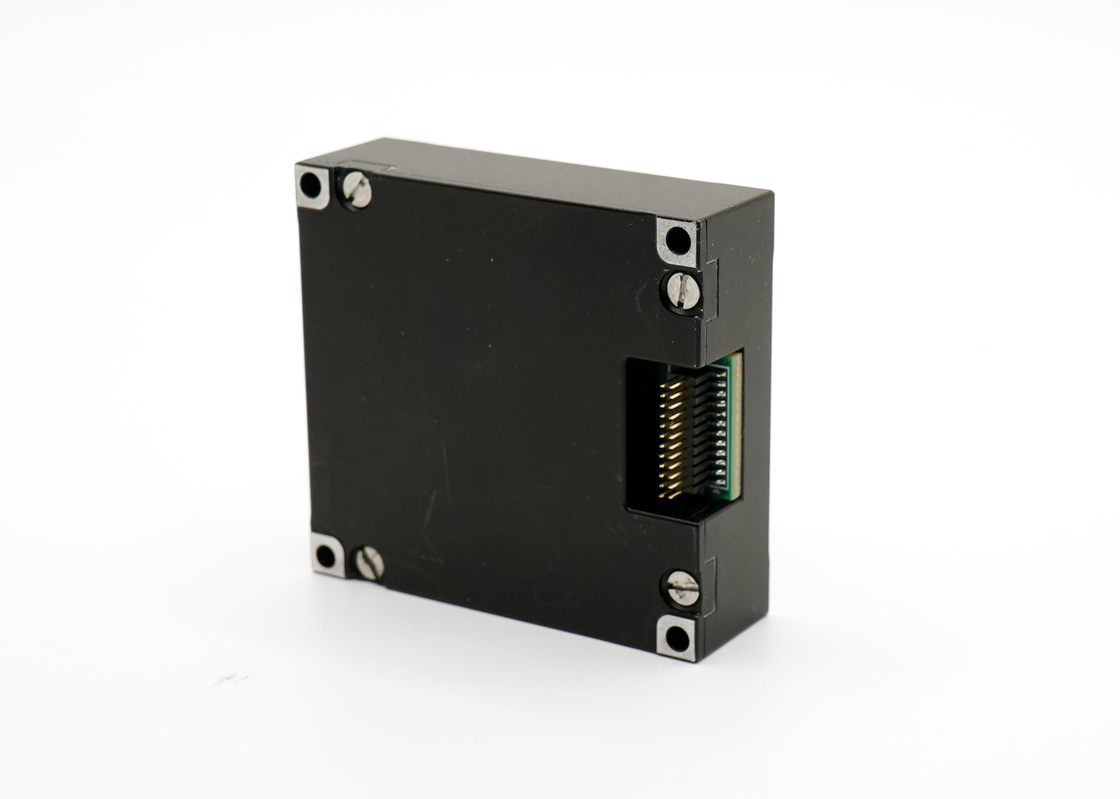

Industriële klasse 10-assige IMU met 3-assige versnellingsmeter Gyroscoop Magnetometer Barometer

Industriële klasse 10-assige IMU met 3-assige versnellingsmeter Gyroscoop Magnetometer Barometer

Merknaam:	Firepower
Modelnummer:	16488HB
MOQ:	1
Betalingsvoorwaarden:	L/c, t/t
Toeleveringsvermogen:	1000 pccs

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Dynamisch meetbereik:

±450º/sec

Onstabiliteit met nul-bias:

nul bias stabiliteit:

10º/u

Willekeurige wandeling:

0.26o/√h

Nul-bias herhaalbaarheid:

20º/u

Herhaalbaarheid van schaalfactoren:

200ppm

Gewicht:

Bedrijfstemperatuur:

-45-85°C

Verpakking Details:

Houten Doos

Levering vermogen:

1000 pccs

Markeren:

Mechanische Draaischijf Drie As

Draaischijf Drie As 1100x700x767mm

Draaischijf Drie As 170kg

Productbeschrijving

Industriële klasse 10-assige IMU met 3-assige versnellingsmeter Gyroscoop Magnetometer Barometer

Productfuncties en technische parameters

Samenstelling en functie

De 16488HB meervoudige vrijheidsgraden inertiële meeteenheid is een compleet inertialsysteem met:

drieassige gyroscoop
drieassige versnellingsmeter
magnetometer met drie assen
Druksensor

Dit systeem meet drieassige hoekfrequentie, versnelling, magnetisch veld en luchtdrukparameters.compensatie van de hoek van de installatie, en niet-lineaire compensatie) via SPI- of UART-communicatieprotocollen.

Belangrijkste technische parameters

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Gyroscoop	Dynamisch meetbereik			500	2000	°/s
	Stabiliteit van nul bias	Allan-variantie, Z-as		0.8		°/h
		Allan-variantie, X- en Y-as		1.6		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), Z-as		3		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), X-as en Y-as		6		°/h
	Nul vooroordelen	Nul-biasbereik, Z-as		±0.07		°/s
		Nul-biasbereik, X-as en Y-as		±0.2		°/s
		Null-biasverandering in het volledige temperatuurbereik, Z-as 1		±0.02		°/s
		Zero Bias Change Over Temperature, X en Y As 1		±0.06		°/s
		Succesieve startherhaalbaarheid, Z-as		0.002
		Succesieve startherhaalbaarheid, X-as en Y-as		0.006		°/s
	Dag-na-dag startherhaalbaarheid, Z-as		0.003		/s
	Begin herhaling dag voor dag, X-as en Y-as		0.009		°/s
	Effect van lineaire versnelling op de bias		0.002		°/s/g
	Invloed van trillingen op zero bias, verandering voor en na trillingen 2		0.002		°/s/g
	Invloed van trillingen op zero bias, verandering vóór en tijdens trillingen 2		0.002		°/s/g
	Schaalfactor	Accuraatheid van de schaalfactor, Z-as		0.3		%
		Accuraatheid van schaalfactor, X- en Y-as		0.6		%
		Niet-lineaire schaalfactor, Z-as		0.01		% FS
		Niet-lineariteit van schaalfactor, X- en Y-as		0.02		% FS
	Hoekige willekeurige wandeling			0.15		°/ √ uur
	Ruisdichtheid			0.001		°/s/ √Hz
	Resolutie			3.052*10-7		/s/LSB
	Bandbreedte			200		Hz
Accelerometer	Dynamisch meetbereik			16	200	g
	Stabiliteit van nul bias	Allan-variantie		0.06		- mg
	Stabiliteit van nul bias	10 s gemiddeld (-40 °C ~ + 70 °C, constante temperatuur)		0.4		- mg
	Nul vooroordelen	Nul-biasbereik		2		- mg
		Verandering van de neiging tot nul binnen het gehele temperatuurbereik, piek-tot-piekwaarde 1		4		- mg
		Herhaalbaarheid van opeenvolgende starts		0.5		- mg
		De herhaalbaarheid wordt dagelijks geïnitieerd		0.8		- mg
		Temperatuurcoëfficiënt met nul-bias		0.05	0.1	mg/°C
