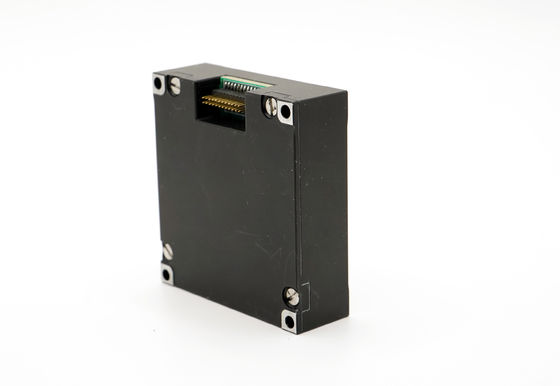

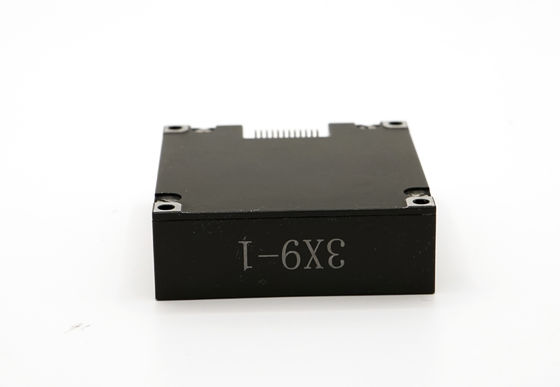

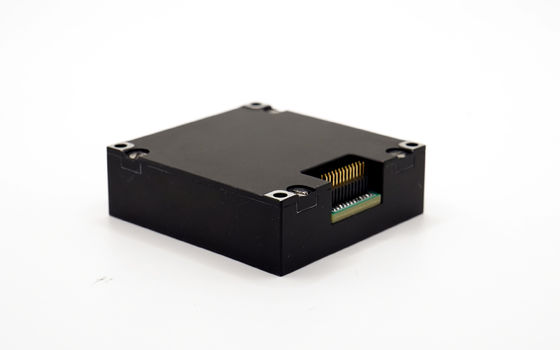

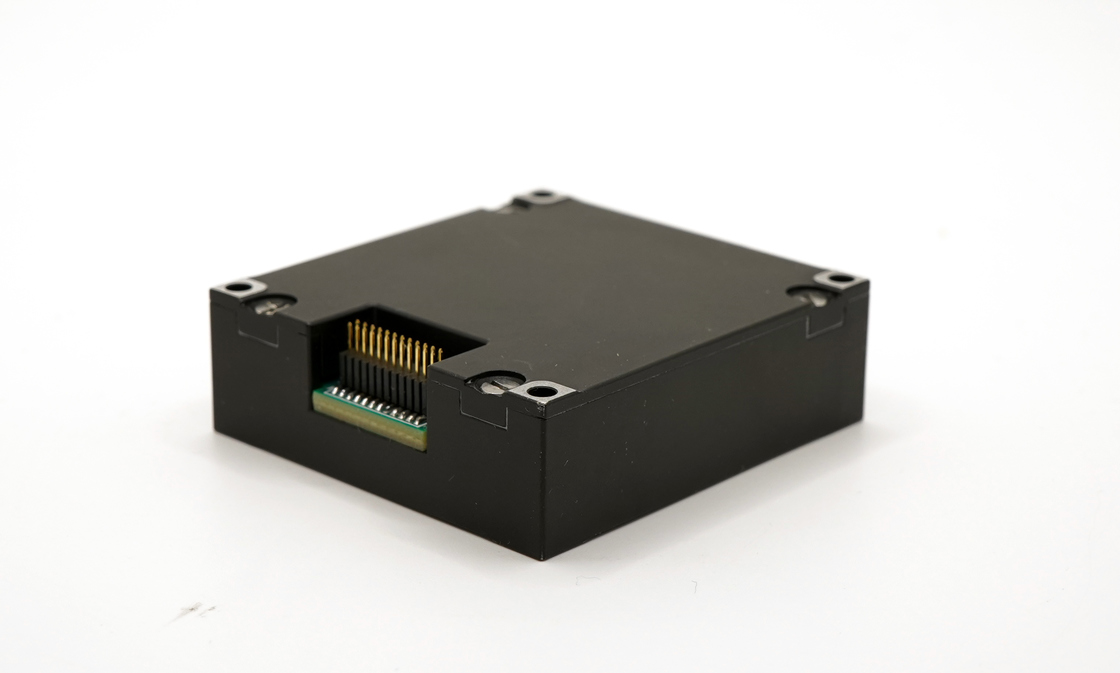

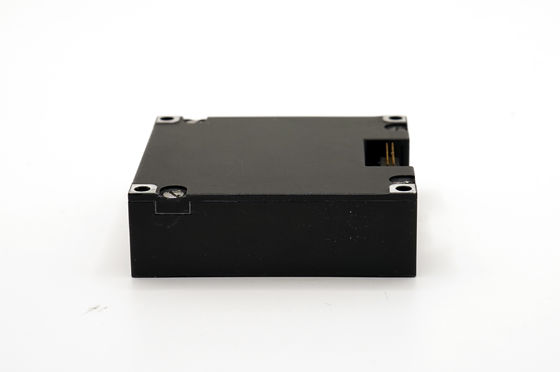

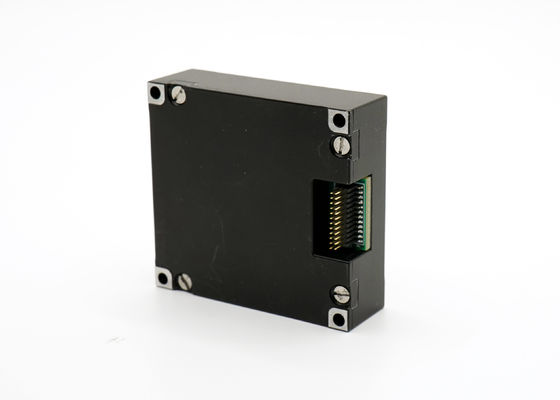

10-Assige Traagheidsmeeteenheid voor UAV-houding en -hoogteregeling Adis16488

10-Assige Traagheidsmeeteenheid voor UAV-houding en -hoogteregeling Adis16488

Merknaam:	Firepower
Modelnummer:	16488HB
MOQ:	1
Betalingsvoorwaarden:	T/t, l/c
Toeleveringsvermogen:	1000 pccs

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Acc-bereik:

± 16 g

Gyroscoopwaaier:

±500/2000º/s

Onstabiliteit met nul-bias:

Hoekige willekeurige wandeling:

0,15°/√uur

Bandbreedte:

200 Herz

Spanning:

3,3 ± 0,15 V

Gewicht:

Gevoeligheid van de magnetometer:

0,1 mgauss/LSB

Verpakking Details:

Houten Doos

Levering vermogen:

1000 pccs

Markeren:

Trilling 2 Asdraaischijf

2 Gebaseerde het Kader van de asdraaischijf

Productbeschrijving

10-assige traagheidsmetingseenheid voor UAV houding en hoogtecontrole Adis16488

Productbeschrijving

De...16488HB Inertiële meeteenheid met meerdere vrijheidsgraden (IMU)is eenhoogwaardig, volledig geïntegreerd traagheidsysteemgelijk aan deADIS16488Het combineert eendrieassige gyroscoop,drieassige versnellingsmeter,magnetometer met drie assen, enbarometrische druksensorin een compacte module.

Deze IMU zorgt voor nauwkeurige metingen vanhoeksnelheid, lineaire versnelling, magnetisch veld en luchtdrukvoor dynamische platforms zoals:autonome voertuigen, UAV's, robotica en navigatiesystemen.

Metingebouwde foutcompensatie(inclusiefTemperatuurverschuiving, verkeerde uitlijning en niet-lineaire correctie), de 16488C zorgt voor uitzonderlijkestabiliteit en precisieDe gegevens worden via deSPI- of UART-interfaceDe Commissie is van mening dat degemakkelijke systeemintegratieenreal-time bewegingsdetectie.

Belangrijkste kenmerken

Inertiemetersysteem met 10 assen (gyro, versnellingsmeter, magnetometer, barometer)
Hoge prestatie gelijkwaardig aan ADIS16488
Ingebouwde foutcompensatie voor temperatuurverschuiving en verkeerd uitlijning
SPI- en UART-interface-opties
Compact, geïntegreerd ontwerp
Geschikt voor UAV's, autonome voertuigen en robotica

Technische parameters

Parameter		Testomstandigheden	Minimumwaarde	Typische waarde	Maximale waarde	Eenheid
Gyroscoop	Dynamisch meetbereik			500	2000	°/s
	Stabiliteit van nul bias	Allan-variantie, Z-as		0.8		°/h
		Allan-variantie, X- en Y-as		1.6		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), Z-as		3		°/h
		gemiddeld 10 s (-40 °C ~ + 70 °C, constante temperatuur), X-as en Y-as		6		°/h
	Nul vooroordelen	Nul-biasbereik, Z-as		±0.07		°/s
		Nul-biasbereik, X-as en Y-as		±0.2		°/s
		Null-biasverandering in het volledige temperatuurbereik, Z-as 1		±0.02		°/s
		Zero Bias Change Over Temperature, X en Y As 1		±0.06		°/s
		Succesieve startherhaalbaarheid, Z-as		0.002
		Succesieve startherhaalbaarheid, X-as en Y-as		0.006
		Dag-na-dag startherhaalbaarheid, Z-as		0.003		/s
		Begin herhaling dag voor dag, X-as en Y-as		0.009		°/s
		Effect van lineaire versnelling op de bias		0.002		°/s/g
		Invloed van trillingen op zero bias, verandering voor en na trillingen 2		0.002		°/s/g
		Invloed van trillingen op zero bias, verandering vóór en tijdens trillingen 2		0.002		°/s/g
	Schaalfactor	Accuraatheid van de schaalfactor, Z-as		0.3		%
		Accuraatheid van schaalfactor, X- en Y-as		0.6		%
		Niet-lineaire schaalfactor, Z-as		0.01		% FS
		Niet-lineariteit van schaalfactor, X- en Y-as		0.02		% FS
	Hoekige willekeurige wandeling			0.15		°/ √ uur
	Ruisdichtheid			0.001		°/s/ √Hz
	Resolutie			3.052×10-7		/s/LSB
	Bandbreedte			200		Hz
Accelerometer	Dynamisch meetbereik			16	200	g
	Stabiliteit van nul bias	Allan-variantie		0.06		- mg
	Stabiliteit van nul bias	10 s gemiddeld (-40 °C ~ + 70 °C, constante temperatuur)		0.4		- mg
	Nul vooroordelen	Nul-biasbereik		2		- mg
		Verandering van de neiging tot nul binnen het gehele temperatuurbereik, piek-tot-piekwaarde 1		4		- mg
		Herhaalbaarheid van opeenvolgende starts		0.5		- mg
		De herhaalbaarheid wordt dagelijks geïnitieerd		0.8		- mg
		Temperatuurcoëfficiënt met nul-bias		0.05	0.1	mg/°C

	Schaalfactor	Accuraatheid van de schaalfactor		0.5		%
		Niet-lineariteit van schaalfactoren		0.1		% FS
	Snelheid willekeurige wandeling			0.029		m/s/ √hr
	Ruisdichtheid			0.025		mg/ √Hz
	Resolutie			1.221×10-8		g/LSB
	Bandbreedte			200		Hz
Magnetometer	Magnetische veldbereik	Brg, sexy.		±13		Gauss
		Brg,z.		± 25		Gauss
	Resolutie			0.3		μT
	Precies van de koers	30 μT horizontale geomagnetische component, 25 °C		±2.5		de
	Dynamisch meetbereik			2.5		Gauss
	Nul vooroordelen	Niet-magnetische omgeving		15		- Ja.
Barometer	Dynamisch meetbereik		300		1100	mbar
	Nul vooroordelen			4.5		mbar
Communicatie-interface	Eenrichtingsverkeer	Baud-tarief			15	MHz
	Eenrichting C A N	Baud-tarief			1	MHz
	Frequentie van de bemonstering	SPI		2460	2460	Hz
		KAN		200
Elektrische kenmerken	Spanning		3.0	3.3	3.6	V
	Energieverbruik				1.5	W
	Ripple	P-P			100	mV
	Verrekeningstijd	Van 0 V tot 3 V.			80	ms

Structurele kenmerken	Grootte		47 × 44 × 14		mm
	Gewicht		50		g
Gebruiksomgeving	Werktemperatuur	-40		70	°C
	Bergingstemperatuur	-45		75	°C
	Vibratie		20 tot en met 2000 Hz, 6.06 g
	Gevolgen		1000 g,0.5 ms
Betrouwbaarheid	MTBF		20000		h
	Continu werktijd		120		h
①: Bereken de nuldeviatie van het hele temperatuurveranderingsproces, waarbij de temperatuurverandering ≤ 1 °C/min is en het temperatuurbereik -40 °C ~ + 70 °C is ②: Trillingsconditie is 6,06 G, 20Hz ~ 2000Hz
