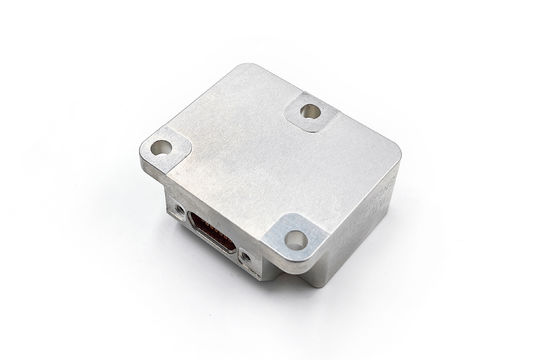

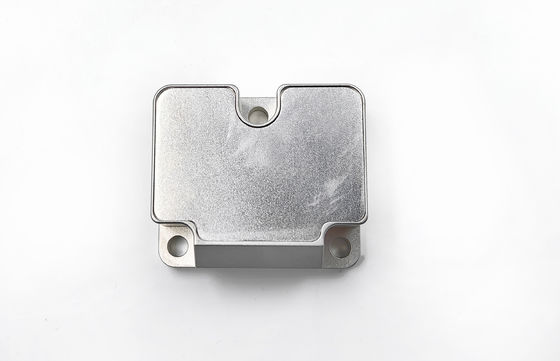

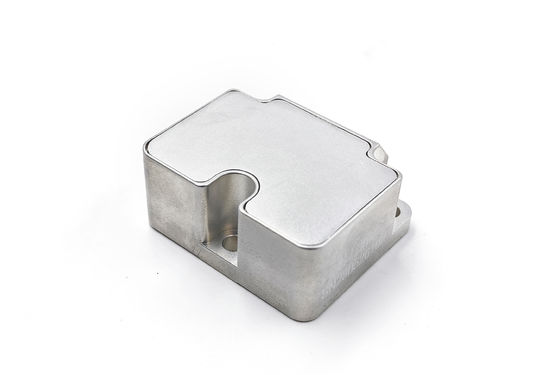

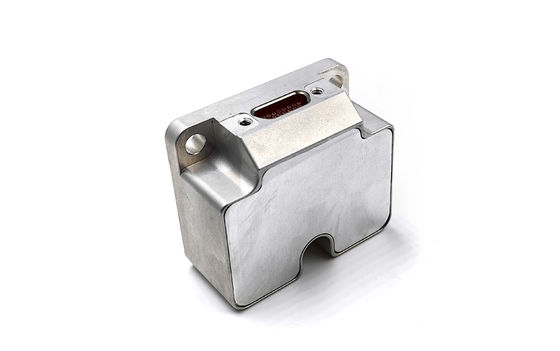

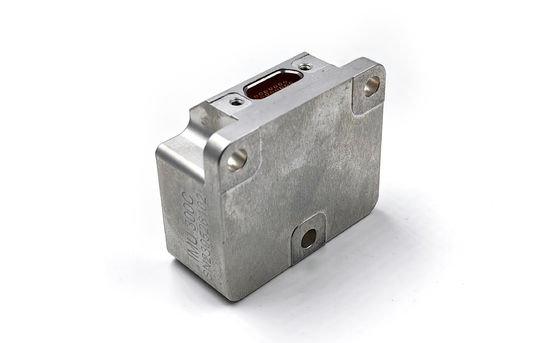

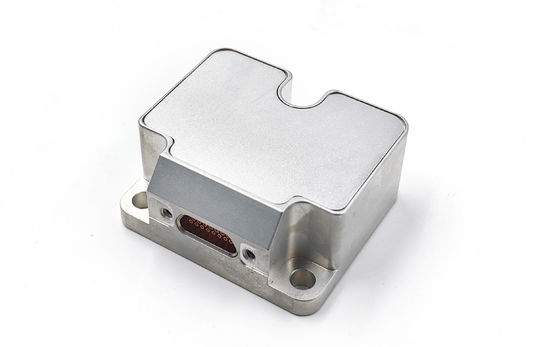

China Manufacturer Stim300 Tactische IMU met 0,05 deg/uur Gyro Bias Stabiliteit

Merknaam:	Firepower
Modelnummer:	IMU6-1B
MOQ:	1
Betalingsvoorwaarden:	L/c, t/t
Toeleveringsvermogen:	1000 pccs

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Gryo-bereik:

± 400°/s

Acceleromete-bereik:

±50g

In-run biasstabiliteit:

0,05°/u

Biasstabiliteit @10s (10s glad, 1σ, kamertemperatuur:

0,5 °/H

Hoekige willekeurige wandeling:

00,02°/√h

Biasherhaalbaarheid (1σ):

0,3 °/H

Niet-lineariteit van schaalfactor ((1σ)):

150ppm

3 dB Bandbreedte:

150 Hz

Verpakking Details:

houten karton

Levering vermogen:

1000 pccs

Markeren:

Draaischijf van de positie de Enige As

50 de lijnen kiezen Asdraaischijf uit

Enige de Asdraaischijf van de temperatuurkamer

Productbeschrijving

China Manufacturer Stim300 Tactische IMU met 0,05 deg/uur Gyro Bias Stabiliteit

Belangrijkste technische parameters

Gyroscoop specificaties

Parameter	Eenheid	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Meetbereik (aanpasbaar)	°/s	± 400	± 400	± 400	±2000
In-Run Bias Stabiliteit ((@ Allan variantie)	°/h	0.3	0.1	0.05	1
Biasstabiliteit @10s (10s glad, 1σ, kamertemperatuur)	°/h	3	1	0.5	6
Biasstabiliteit bij volle temperatuur	°/h	10	3	2	18
Hoekige willekeurige wandeling	°/√h	0.15	0.1	0.02	0.3
Biasherhaalbaarheid (1σ)	°/h	1	0.5	0.3	2
Biasversnellingsgevoeligheid	°/h/g	1	1	1	2
Niet-lineariteit van schaalfactor ((1σ)	ppm	150	150	150	300
Herhaalbaarheid door schaalfactor (1σ)	ppm	20	20	20	100
Verkeerde uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB bandbreedte	Hz	250	200	150	250

Technische indicatoren van de versnellingsmeter

Parameter	Eenheid	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Meetbereik (aanpasbaar)	g	± 10	± 30	±50	± 80
Stabiliteit van de bias tijdens de loop (Allan-variantie @ 25 °C)	- mg	0.02	0.05	0.1	0.2
Biasstabiliteit @10s	- mg	0.05	0.2	0.5	1
Biasstabiliteit bij volle temperatuur	- mg	1	3	5	15
Hoekige willekeurige wandeling	m/s/√h	0.001	0.002	0.005	0.01
Biasherhaalbaarheid ((1σ)	- mg	0.1	0.5	1	2
Herhaalbaarheid door schaalfactor (1σ)	ppm	200	200	200	200
Niet-lineariteit van schaalfactor ((1σ)	ppm	50	100	200	300
Verkeerde uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB bandbreedte	Hz	100	100	100	100

Tilthoek specificatie (niet standaard geconfigureerd, optioneel)

Parameter	Eenheid	IMU6-1y-x
Meetbereik (aanpasbaar)	g	± 17
Biasstabiliteit (1s gladheid)	- mg	0.5
Willekeurige wandeling	m/s/√h	0.08
Niet-lineaire schaalfactor	ppm	100

Elektrische kenmerken

Parameter	Eenheid	IMU6-1y-x
Spanning	V	5
Energieverbruik	W	2
Ripple	mV	100

Aanpassingsvermogen aan het milieu

Parameter	Eenheid	IMU6-1y-x
Werktemperatuur	°C	-45 tot 85
Bergingstemperatuur	°C	-55~105
Vibratie	- Dat is...	10 tot en met 2000 Hz,6.06 g
Gevolgen	- Dat is...	1000 g,0.1 ms

Andere specificaties

Parameter	Eenheid	IMU6-1y-x
Gewicht	g	55 ± 5

DeMEMS-inertiële meeteenheidHet systeem bevat alle belangrijke sensoren ensignaalverwerkingsbordHet vangt de gegevens op.drieassige hoek snelheid, versnelling en kanteling, is van toepassingcompensatie van temperatuur- en uitlijningsfouten, en zorgt voor nauwkeurige output viaRS-422. Compact, duurzaam en laag vermogen, ideaal voornavigatie, UAV's, robotica en industriële automatisering, en fungeert alshoogwaardige vervanging voor STIM300.
