Tactiacl 6-assige traagheidsmetingseenheid met temperatuurcompensatie voor INS

Tactiacl 6-assige traagheidsmetingseenheid met temperatuurcompensatie voor INS

Merknaam:	Firepower
Modelnummer:	IMU6-1
MOQ:	1
Betalingsvoorwaarden:	T/t, l/c
Toeleveringsvermogen:	1000 pccs

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Meetbereik:

±400º/s

Gyroscoop-voorspanningsstabiliteit tijdens de run:

0,3 °/H

Bias stabiliteit @10s (10s soepel, 1σ, kamertemperatuur):

3°/h

Acceleromete-bereik:

10g

acc bias stabiliteit:

0.02mg

Communicatie -interface:

RS422

Gewicht:

55 g

3 dB Bandbreedte:

250hz

Verpakking Details:

houten karton

Levering vermogen:

1000 pccs

Markeren:

Overhellend Type - 2 As Rate Table

Kamertest 2 As Rate Table

Productbeschrijving

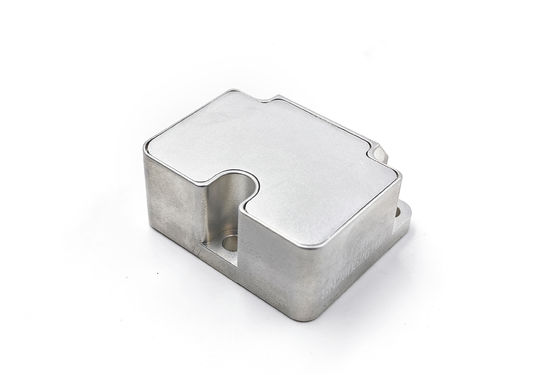

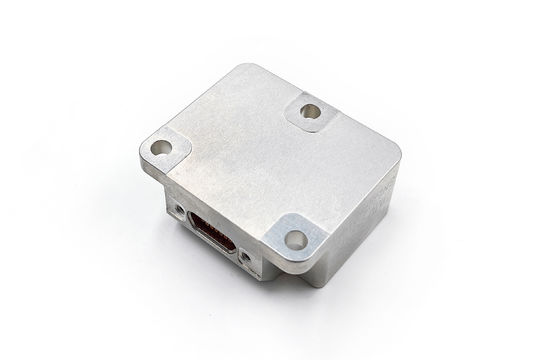

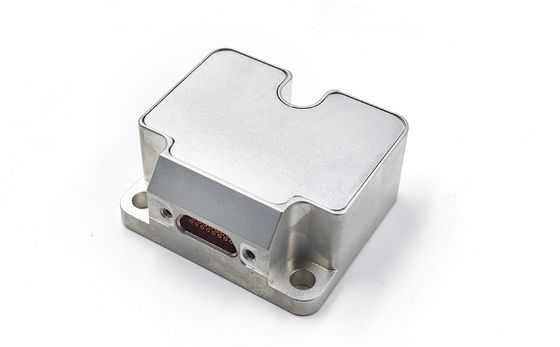

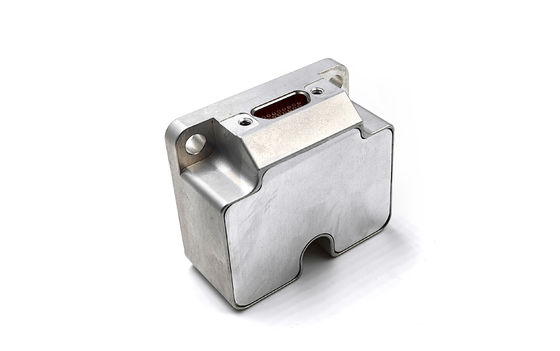

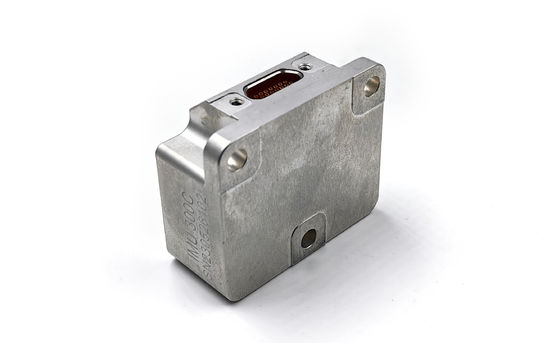

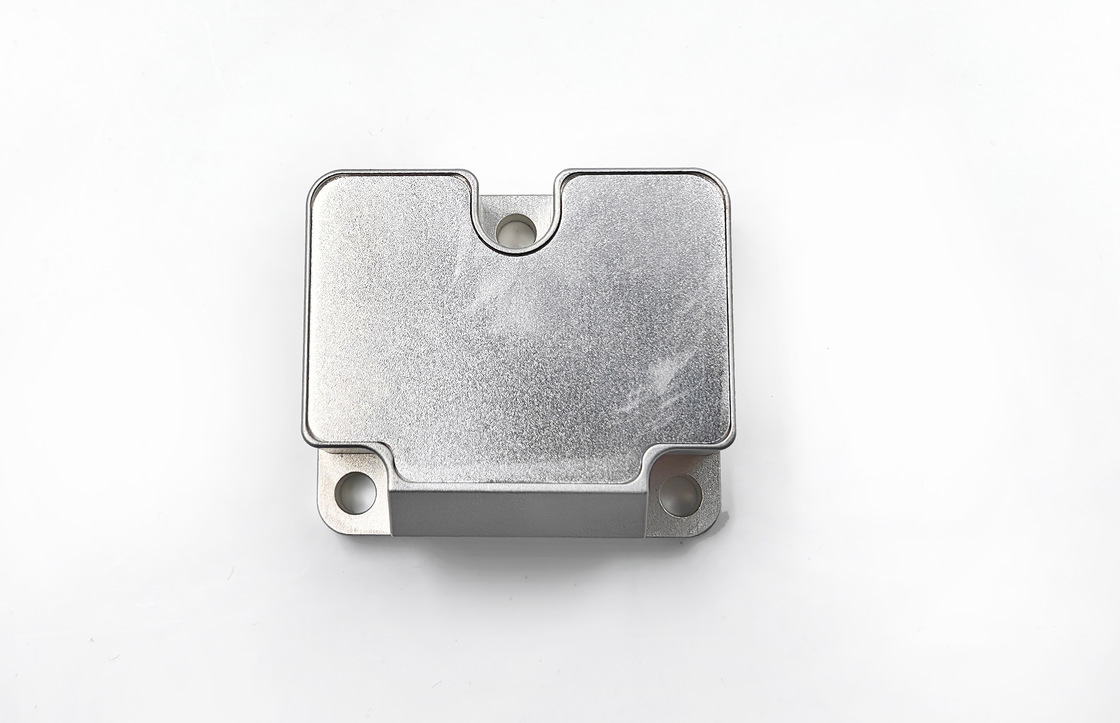

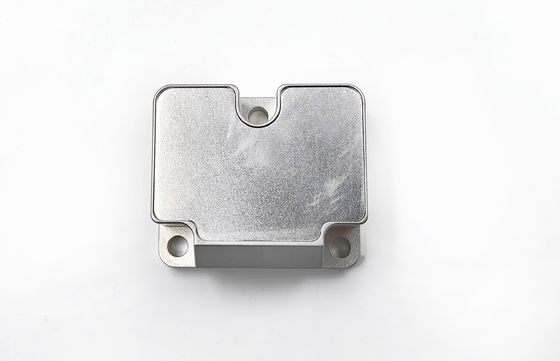

Tactische 6-assige traagheidsmetingseenheid met temperatuurcompensatie voor INS

DeMEMS-inertiële meeteenheidis een volledig geïntegreerdesensorpakket voor navigatieHet meet3-asse hoeksnelheid, versnelling en helling, geldt voor geavanceerdefoutcompensatie, en geeft gegevens uit viaRS-422Het compacte, robuuste ontwerp maakt het geschikt voorhoudingscontrole, traagheidsnavigatie en bewegingsbewakinginUAV's, industriële voertuigen en ruimtevaartplatforms, die eenkosteneffectieve vervanging van STIM300met een hoge betrouwbaarheid en nauwkeurigheid.

Belangrijkste technische parameters

Gyroscoop specificaties

Parameter	Eenheid	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Meetbereik (aanpasbaar)	°/s	± 400	± 400	± 400	±2000
In-Run Bias Stabiliteit ((@ Allan variantie)	°/h	0.3	0.1	0.05	1
Biasstabiliteit @10s (10s glad, 1σ, kamertemperatuur)	°/h	3	1	0.5	6
Biasstabiliteit bij volle temperatuur	°/h	10	3	2	18
Hoekige willekeurige wandeling	°/√h	0.15	0.1	0.02	0.3
Biasherhaalbaarheid (1σ)	°/h	1	0.5	0.3	2
Biasversnellingsgevoeligheid	°/h/g	1	1	1	2
Niet-lineariteit van schaalfactor ((1σ)	ppm	150	150	150	300
Herhaalbaarheid door schaalfactor (1σ)	ppm	20	20	20	100
Verkeerde uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB bandbreedte	Hz	250	200	150	250

Technische indicatoren van de versnellingsmeter

Parameter	Eenheid	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Meetbereik (aanpasbaar)	g	± 10	± 30	±50	± 80
Stabiliteit van de bias tijdens de loop (Allan-variantie @ 25 °C)	- mg	0.02	0.05	0.1	0.2
Biasstabiliteit @10s	- mg	0.05	0.2	0.5	1
Biasstabiliteit bij volle temperatuur	- mg	1	3	5	15
Hoekige willekeurige wandeling	m/s/√h	0.001	0.002	0.005	0.01
Biasherhaalbaarheid ((1σ)	- mg	0.1	0.5	1	2
Herhaalbaarheid door schaalfactor (1σ)	ppm	200	200	200	200
Niet-lineariteit van schaalfactor ((1σ)	ppm	50	100	200	300
Verkeerde uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB bandbreedte	Hz	100	100	100	100
