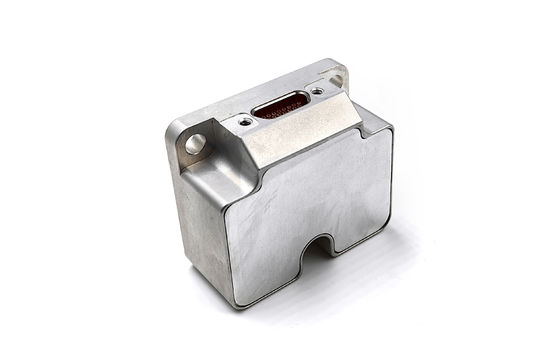

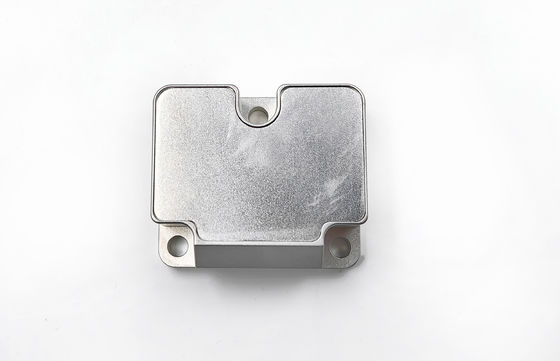

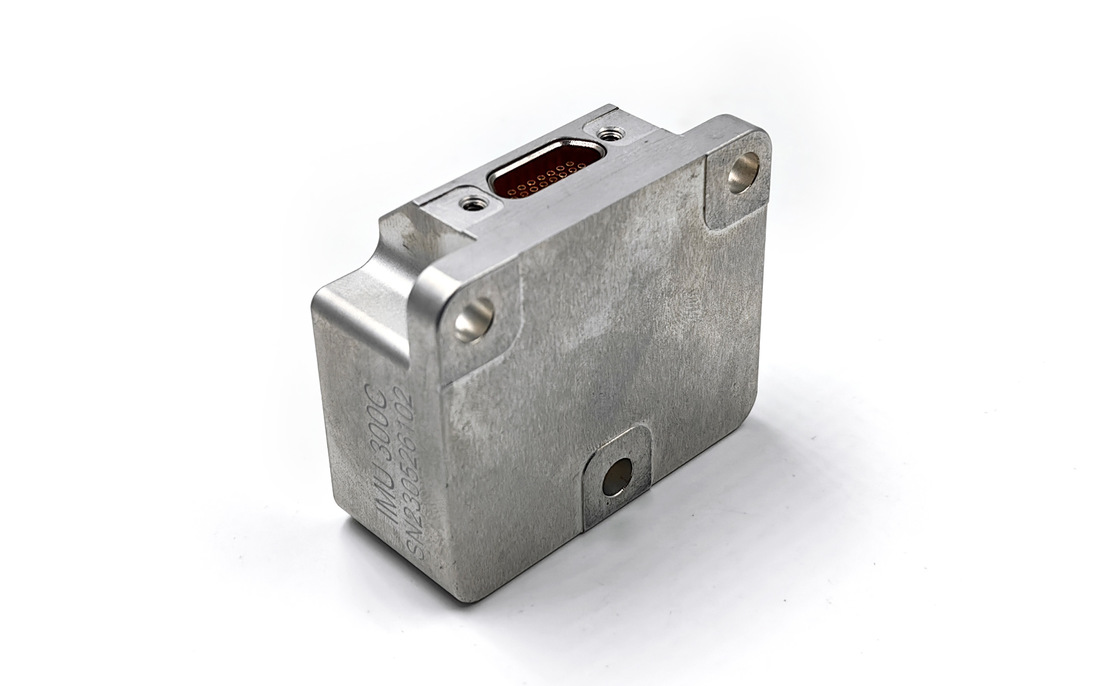

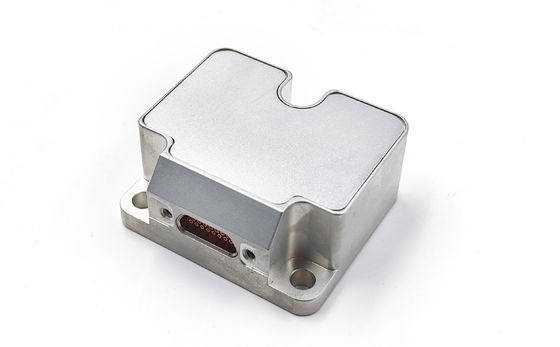

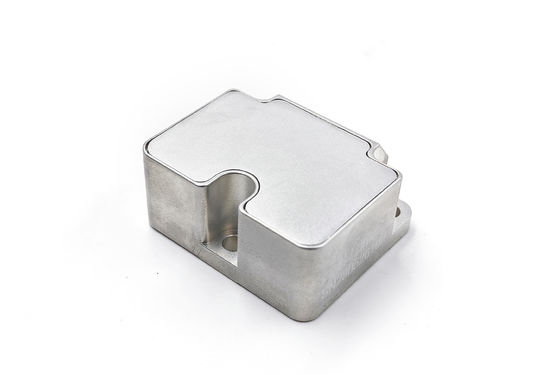

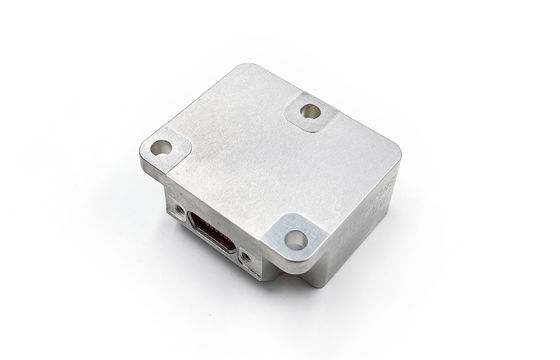

Kosten-efficiënte 6-assige IMU-inertiële meetunit Stim300 vervanging

Merknaam:	Firepower
Modelnummer:	IMU6-1
MOQ:	1
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1000 pccs

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Productnaam:

IMU Gyro voor UAV's

De waaier van de gyroscoopmaatregel:

450deg/s

Biasstabiliteit:

0,3 °/H

Schaalfactor niet -lineariteit:

150ppm

Herhaalbaarheid door schaalfactor (1σ):

20PPM

Meetbereik (aanpasbaar):

± 10 g

Stabiliteit van de bias @10s:

00,05 mg

3 dB Bandbreedte:

100Hz

Verpakking Details:

houten karton

Levering vermogen:

1000 pccs

Markeren:

Instelmechanisme van de draaischijf het Enige As

Het enige Overhellende Type van Asinstelmechanisme

De overhellende Proefbank van de Type Enige As

Productbeschrijving

Kosten-efficiënte 6-assige IMU-inertiële meetunit Stim300 vervanging

Dit.MEMS-inertiële meeteenheid (IMU)Integreert eendrieassige gyroscoop, drieassige versnellingsmeter, drieassige hellingsmeter, temperatuursensor en signaalverwerkingsbordHet meet de omvang van de energiebronnen in een compact, robuust systeem.hoeksnelheid, versnelling en hellingvan een drager met een hoge nauwkeurigheid en uitgangengecompenseerde gegevens(temperatuur, verkeerd uitlijning, niet-lineaire fouten) viaRS-422Ideaal voornavigatie, houdingscontrole en stabilisatie, biedt deze MEMS IMU eenkosteneffectieve en hoogwaardige vervanging van STIM300in UAV's, voertuigen en industriële platforms.

Belangrijkste technische parameters

Gyroscoop specificaties

Parameter	Eenheid	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Meetbereik (aanpasbaar)	°/s	± 400	± 400	± 400	±2000
In-Run Bias Stabiliteit ((@ Allan variantie)	°/h	0.3	0.1	0.05	1
Biasstabiliteit @10s (10s glad, 1σ, kamertemperatuur)	°/h	3	1	0.5	6
Biasstabiliteit bij volle temperatuur	°/h	10	3	2	18
Hoekige willekeurige wandeling	°/√h	0.15	0.1	0.02	0.3
Biasherhaalbaarheid (1σ)	°/h	1	0.5	0.3	2
Biasversnellingsgevoeligheid	°/h/g	1	1	1	2
Niet-lineariteit van schaalfactor ((1σ)	ppm	150	150	150	300
Herhaalbaarheid door schaalfactor (1σ)	ppm	20	20	20	100
Verkeerde uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB bandbreedte	Hz	250	200	150	250

Technische indicatoren van de versnellingsmeter

Parameter	Eenheid	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Meetbereik (aanpasbaar)	g	± 10	± 30	±50	± 80
Stabiliteit van de bias tijdens de loop (Allan-variantie @ 25 °C)	- mg	0.02	0.05	0.1	0.2
Biasstabiliteit @10s	- mg	0.05	0.2	0.5	1
Biasstabiliteit bij volle temperatuur	- mg	1	3	5	15
Hoekige willekeurige wandeling	m/s/√h	0.001	0.002	0.005	0.01
Biasherhaalbaarheid ((1σ)	- mg	0.1	0.5	1	2
Herhaalbaarheid door schaalfactor (1σ)	ppm	200	200	200	200
Niet-lineariteit van schaalfactor ((1σ)	ppm	50	100	200	300
Verkeerde uitlijning	°	±0.05	±0.05	±0.05	±0.05
3 dB bandbreedte	Hz	100	100	100	100

Tilthoek specificatie (niet standaard geconfigureerd, optioneel)

Parameter	Eenheid	IMU6-1y-x
Meetbereik (aanpasbaar)	g	± 17
Biasstabiliteit (1s gladheid)	- mg	0.5
Willekeurige wandeling	m/s/√h	0.08
Niet-lineaire schaalfactor	ppm	100

Elektrische kenmerken

Parameter	Eenheid	IMU6-1y-x
Spanning	V	5
Energieverbruik	W	2
Ripple	mV	100

Aanpassingsvermogen aan het milieu

Parameter	Eenheid	IMU6-1y-x
Werktemperatuur	°C	-45 tot 85
Bergingstemperatuur	°C	-55~105
Vibratie	- Dat is...	10 tot en met 2000 Hz,6.06 g
Gevolgen	- Dat is...	1000 g,0.1 ms

Andere specificaties

Parameter	Eenheid	IMU6-1y-x
Gewicht	g	55 ± 5
