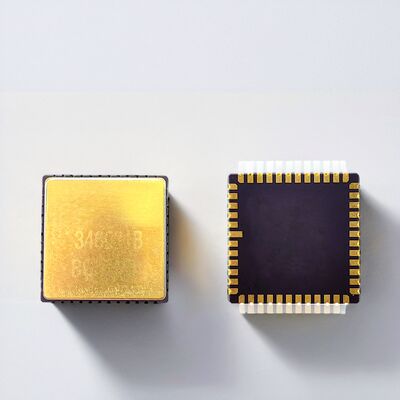

MEMS Gyro Chip fabrikant Low Drift Sensor voor Robotics Fabrieksprijs

Merknaam:	Firepower
Modelnummer:	MGZ318HC-A1
MOQ:	1
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	500/maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Meetbereik:

400 graden/sec

Biasstabiliteit:

<0,1°/u

bandbreedte:

200 Hz

Hoekige willekeurige wandeling:

<0,05°/√u

Nauwkeurigheid van de uitvoer:

24 bits

Outputtarief:

12k Hz

Werktemperatuur:

-40ºC aan +85ºC

Voedingsspanning:

5 ± 0,25 V

Verpakking Details:

sponge+box

Levering vermogen:

500/maand

Productbeschrijving

MEMS Gyroscoop Chip Fabrikant Lage Drift Sensor voor Robotica Fabrieksprijs

Productoverzicht

Onze MEMS gyroscoop chip is een hoogwaardige oplossing voor precisie navigatie en bewegingsdetectie. Het kenmerkt zich door lage bias drift, hoge stabiliteit en sterke weerstand tegen schokken en trillingen, wat betrouwbare werking garandeert in veeleisende omgevingen.

Ontworpen voor naadloze integratie in IMU, UAV en inertiële navigatiesystemen, biedt het flexibele interfaces, laag stroomverbruik en een compact formaat. OEM-aanpassing en technische ondersteuning zijn beschikbaar, waardoor het een ideale keuze is voor industriële en commerciële toepassingen.

PCB Ontwerprichtlijnen

Ontkoppelcondensatoren voor de pinnen VCP, VREF, VBUF en VREG moeten zo dicht mogelijk bij de pinnen worden geplaatst
Minimaliseer de equivalente weerstand van sporen
Verbind de andere uiteinden van ontkoppelcondensatoren voor VREF, VBUF en VREG met de dichtstbijzijnde AVSS_LN en vervolgens met de signaalaarde via een magnetische kraal
Plaats ontkoppelcondensatoren voor VCC en VIO dicht bij de corresponderende pinnen
VCC vereist een brede PCB-trace om spanningsstabiliteit te garanderen (ongeveer 35 mA stroom tijdens normale werking)
Vermijd het routeren onder de behuizing voor een soepele assemblage
Plaats componenten om gebieden met spanningsconcentratie te vermijden
Vermijd grote warmteafvoerende elementen en gebieden met extern mechanisch contact
Voorkom plaatsing in gebieden die gevoelig zijn voor extrusie, trekken of kromtrekken tijdens installatie

Technische Specificaties

Prestaties	Eenheid	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Bereik	graden/s	400	400	400	400	400	100
Bandbreedte @3DB (aangepast)	Hz	90	180	200	200	300	50
Output nauwkeurigheid (digitale SPI)	bits	24	24	24	24	24	24
Output rate (ODR) (aangepast)	Hz	12K	12K	12K	12K	12K	12K
Vertraging (aangepast)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Bias stabiliteit	graden/uur(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias stabiliteit (1σ 10s)	graden/uur(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Bias fout over temperatuur (1σ)	graden/uur(1σ)	<5	<5	<10	<30	10	5
Schaalfactor bij 25°C	lsb/graden/s	20000	20000	16000	16000	20000	80000
Schaalfactor herhaalbaarheid (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Schaalfactor vs temperatuur (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Schaalfactor niet-lineariteit (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Angular random walk (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Ruis (Piek tot Piek)	graden/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
G Waarde gevoeligheid	°/uur/g	<1	<1	<1	<3	<1	<1

Aanvullende Technische Parameters

Opstarttijd (geldige gegevens): 750ms
Sensor resonantiefrequentie: 10.5k-13.5kHz
Impact (aan): 500g, 1ms
Schokbestendigheid (uit): 10000g, 10ms
Trilling (aan): 18g rms (20Hz tot 2kHz)
Werktemperatuur: -40°C tot +85°C
Opslagtemperatuur: -55°C tot +125°C
Voedingsspanning: 5±0.25V
Stroomverbruik: 45mA

Installatie Instructies
